按点提取 (Spatial Analyst)

摘要

基于一组坐标点提取栅格的像元。

旧版本：

此工具已弃用，并将从未来的版本中移除。

按掩膜提取工具提供了增强的功能或性能。

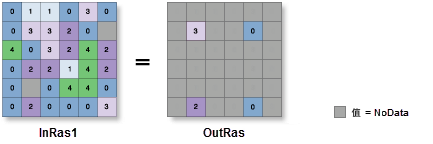

插图

OutRas = ExtractByPoints(InRas1, [Point(1.5,0.5),Point(1.5,4.5),Point(4.5,4.5),Point(4.5,0.5)], "INSIDE")

使用情况

• 输入栅格中的其他属性（若有的话）将按照原样添加到输出栅格属性表。 根据所记录的属性，某些属性值可能需要重新计算。

• 将多波段栅格指定为输入栅格（Python 中的 in_raster）值时，将使用所有波段。

  要处理一系列来自多波段栅格的波段，请首先使用波段合成工具创建由这些特定波段组成的栅格数据集。 然后将结果用作输入栅格（Python 中的 in_raster）值。

  默认输出格式为地理数据库栅格。 如果将 Esri 格网堆栈指定为输出格式，则堆栈的名称不能以数字开头、不能使用空格且长度不得超过九个字符。

• 将为未选择的像元位置分配一个 NoData 值。

• 如果输入栅格为整型，那么输出栅格也为整型。 如果输入为浮点型，则输出也将为浮点型。

• 有关适用于此工具的地理处理环境的详细信息，请参阅分析环境和 Spatial Analyst。

参数

对话框

标注	说明	数据类型
输入栅格	从中提取像元的输入栅格。	Raster Layer
输入点	要提取栅格值的点。 指定为 x,y 坐标对的点所使用的地图单位与输入栅格相同。	Point
提取区域 (可选)	标识是基于指定点位置（内部）提取像元还是基于点位置外部（外部）提取像元。 内部—将所选点落入的像元写入输出栅格。 方框区域外部的所有像元都将在输出栅格中获得 NoData 值。 外部—应选择输入点外部的像元并将其写入输出栅格。	String

返回值

标注	说明	数据类型
输出栅格	包含从输入栅格中提取的像元值的输出栅格。	Raster

Python

ExtractByPoints(in_raster, points, {extraction_area})

名称	说明	数据类型
in_raster	从中提取像元的输入栅格。	Raster Layer
points [point,...]	Point 类对象的 Python 列表用于指示要提取栅格值的位置。 在 x,y 坐标对列表中指定的点对象所使用的地图单位与输入栅格相同。 对象形式为： [point(x1,y1), point(x2,y2),...]	Point
extraction_area (可选)	标识是基于指定点位置（内部）提取像元还是基于点位置外部（外部）提取像元。 INSIDE—将所选点落入的像元写入输出栅格。 方框区域外部的所有像元都将在输出栅格中获得 NoData 值。 OUTSIDE—应选择输入点外部的像元并将其写入输出栅格。	String

返回值

名称	说明	数据类型
out_raster	包含从输入栅格中提取的像元值的输出栅格。	Raster

代码示例

ExtractByPoints 示例 1（Python 窗口）

本示例将基于指定点坐标提取栅格的像元。

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
pointList = [arcpy.Point(743050, 4321275), arcpy.Point(743100, 4321200),
             arcpy.Point(734500,4322000)]
outPointExtract = ExtractByPoints("soil", pointList,"INSIDE")
outPointExtract.save("c:/sapyexamples/output/pntextract")

ExtractByPoints 示例 2（独立脚本）

本示例将基于指定点坐标提取栅格的像元。

# Name: ExtractByPoints_Ex_02.py
# Description: Extracts the cells of a raster based on a set of points.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "soil"
pointList = [arcpy.Point(743050, 4321275),
             arcpy.Point(743100, 4321200),
             arcpy.Point(743500, 4322000),
             arcpy.Point(742900, 4321800)]

# Execute ExtractByPoints
outPointExtract = ExtractByPoints("soil", pointList,"INSIDE")

# Save the output
outPointExtract.save("c:/sapyexamples/output/pntext")

环境

自动提交, 像元大小, 像元大小投影方法, 压缩, 当前工作空间, 范围, 地理变换, 掩膜, 输出配置关键字, 输出坐标系, 临时工作空间, 捕捉栅格, 切片大小
