Инструменты анализа ArcGIS Urban позволяют планировщикам принимать обоснованные, основанные на данных, прозрачные решения путем количественной оценки пространственного и нормативного воздействия предлагаемых разработок. Оценка влияния плана участка или сценария застройки, например оценка пригодности участков, визуализация доступа солнечного света или расчет доли зеленых насаждений на ранних стадиях проектирования, является важнейшей и основополагающей частью городского планирования.
Познакомьтесь с комплексными инструментами анализа, которые доступны в ArcGIS Urban для поддержки планирования и принятия решений на основе данных.
Метрики
Метрики обеспечивают основу на базе данных для оценки влияния планировочных решений, например, сравнения плотности застройки или дренажного потенциала зеленых насаждений в различных сценариях развития.
Примечание:
Более подробно о метриках см. в разделе Настройка операционной панели.
Пригодность
Анализ пригодности помогает определить оптимальные участки для застройки — например, выделяя участки с устаревшим жилым фондом и за пределами зон затопления.
В инструменте анализа пригодности можно использовать пользовательские критерии, основанные на атрибутах участка или зонирования, или данные из внешних слоев, чтобы определить различные веса для расчета показателя пригодности.
Примечание:
Подробнее об анализе пригодности в разделе Оценка пригодности участка.

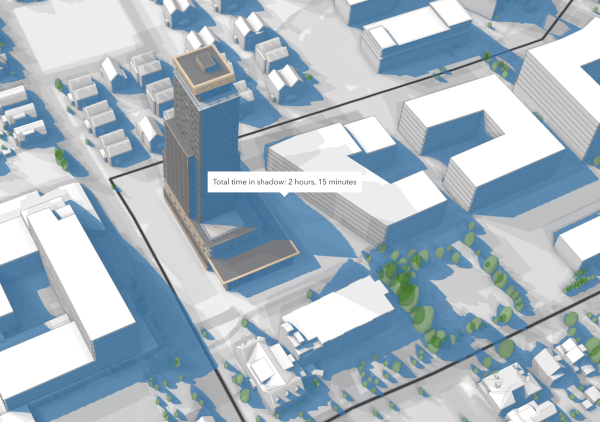

Отбрасывание тени
Анализ отбрасывания тени способствует выполнению реалистичного проектирования, показывая, как соответствующие здания влияют на доступ солнечного света, например, обеспечивая соблюдение норм естественного освещения или минимизируя его воздействие на общественные пространства.
Вы можете воспользоваться анализом отбрасывания тени для просмотра совокупных теней на вашей карте в определенный день и определенный временной диапазон. Проанализируйте области, превышающие пороговые значения, на предмет соответствия законам зонирования, рассчитайте общую продолжительность тени для определенной области или рассмотрите отдельные теневые панели ваших строящихся зданий.
Примечание:
Подробнее об анализе отбрасывания тени см. в разделе Отбрасывание тени.

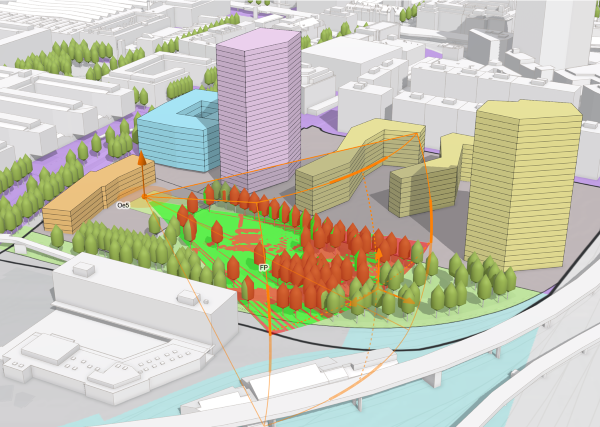

Обоюдная видимость
Анализ обоюдной видимости улучшает пространственное планирование, определяя, какие области визуально связаны с ключевыми точками обзора, например, сохраняя обзорные коридоры или обеспечивая видимость достопримечательностей из общественных пространств.
С помощью анализа обоюдной видимости можно определить видимые области из указанного местоположения наблюдателя. В этом анализе учитываются такие факторы, как рельеф местности и объекты, затрудняющие обзор, для расчета видимого экстента из точки местоположения наблюдателя.
Примечание:
Более подробно об анализе обоюдной видимости см. в разделе Обоюдная видимость.
Линия видимости
Анализ линии видимости позволяет проводить детальную проверку видимости между определенными точками, например, проверять наличие свободного обзора с предполагаемого балкона на достопримечательность или оценивать влияние на конфиденциальность между зданиями.
При помощи анализа линии видимости можно проанализировать видимость от точки наблюдения до одной или нескольких целевых точек. Если ничто не препятствует взгляду, то линия между точкой наблюдения и целевой точкой будет зеленой. Если какой-то объект закрывает линию видимости, то невидимая часть будет показана красным цветом.
Примечание:
Дополнительные сведения об анализе линии видимости см. в разделе Линия видимости.

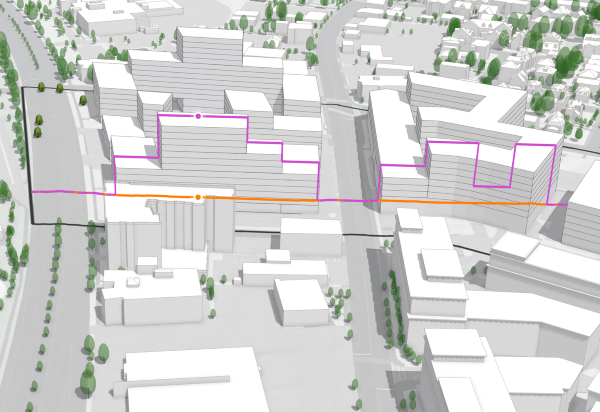

Профиль рельефа
Профиль рельефа позволяет осуществлять планирование с учетом особенностей рельефа местности, визуализируя изменения высот вдоль пути, например, создавая поперечное сечение улицы для оценки уклона, высоты бордюра и доступности для пешеходов или велосипедистов.
Вы можете нарисовать линию для создания в вашей сцене профиля рельефа. Для изучения результатов анализа можно использовать интерактивную диаграмму.
Примечание:
Дополнительную информацию об анализе профиля рельефа можно найти в разделе Профиль рельефа.
Индикаторы
Индикаторы привносят внешний анализ в контекст планирования — например, интегрируют слои моделирования наводнений для оценки устойчивости к изменению климата и направляют застройку подальше от зон высокого риска.
Вы можете добавлять индикаторы для отображения ГИС-слоев и диаграмм, созданных вне ArcGIS Urban, например, с помощью ArcGIS Pro или Scene Viewer, чтобы обеспечить дополнительный контекст для осуществления планирования и принятия решений.
Примечание:
Более подробно об индикаторах см. в разделе Индикаторы.
Доступ к инструментам анализа
Вы можете использовать инструменты анализа для различных рабочих процессов в ArcGIS Urban. Чтобы понять, где можно использовать различные инструменты, вы можете обратиться к следующей таблице:
| Инструмент анализа | Обзор | Планы | Проекты |
|---|---|---|---|
Метрики* |  | | |
Пригодность | | ||
Отбрасывание тени** | | | |
Обоюдная видимость** | | | |
Линия видимости** | | | |
Профиль рельефа** | | | |
Индикаторы | |
* Метрики в проектах отличаются от метрик в планах. См. раздел Настройка операционных панелей, чтобы узнать о разнице между ними.
** Результаты анализа в обзоре не сохраняются.
