Использование модели

Вы можете использовать эту модель в инструменте Извлечь объекты с использованием модели ИИ в группе инструментов GeoAI или инструменте Выявить объекты при помощи глубокого обучения, доступном в наборе инструментов Image Analyst в ArcGIS Pro. Выполните описанные ниже действия, чтобы использовать эту модель для извлечения контуров зданий на изображениях.

Поддерживаемые изображения

Поддерживаются ортотрансформированные снимки (орто-продукты "на лету" или сохраненные) со следующими характеристиками:

• Разрешение — высокое разрешение (10-40 сантиметров)
• Глубина пиксела — 8 бит без знака
• Каналы — три канала (например, красный, зеленый и синий)

Примечание:

Снимки не в надире или снимки с большим углом съемки не дадут подходящих результатов.

Предварительная обработка изображений (необязательно)

Если у вас мультиспектральный продукт, выполните приведенные ниже действия для предварительной обработки изображений перед их использованием с моделью:

1. Откройте ArcGIS Pro и перейдите к продукту изображения на панели Содержание.
2. Разверните файл продукта (.imd) и добавьте слой панхроматического слияния Pansharpen на карту.



3. Щелкните правой кнопкой мыши на вновь добавленном слое и выберите Редактировать последовательность функций.
4. Щелкните Функцию растяжки в окне последовательности функций, чтобы отредактировать свойства растяжки.



5. На панели Свойства растяжки:

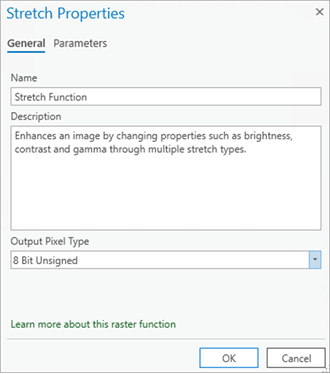

   1. Измените Тип выходного пикселя на 8-битный без знака на вкладке Общие.



   2. Оставьте настройки по умолчанию на вкладке Параметры.



6. Нажмите кнопку Применить, чтобы применить изменения.

   Нажмите на значок воспроизведения в верхнем меню инструмента, чтобы применить изменения.



Извлечение контуров зданий

Выполните следующие действия, чтобы извлечь контуры зданий из изображения:

1. Загрузите модель извлечения контуров зданий—Австралия и добавьте слой изображений в ArcGIS Pro.
2. Приблизьтесь к области интереса.



3. Перейдите к Инструментам на вкладке Анализ.



4. Перейдите на вкладку Наборы инструментов на панели Геообработка, разверните Инструменты GeoAI и выберите инструмент Извлечь объекты с использованием модели ИИ в разделе ИИ Изображений.

5. На вкладке Параметры задайте параметры следующим образом:
   1. Входной растр — выберите входной растр, для которого будет выполнена обработка.
   2. Область интереса (дополнительно) — задайте географический экстент, используемый для извлечения объектов. Извлечены будут только объекты, находящиеся в пределах области интереса.
   3. Режим — .dlpkвыберите режим Вывод и постобработка.
   4. Выходное местоположение (дополнительно) — выберите файловую базу геоданных, в которой будут сохраняться выходные данные.
   5. Выходной префикс — префикс, который будет добавлен к имени выходных данных и имени составного слоя.
   6. Модели — выберите предварительно обученную модель.
      • Задать Предварительно обученные модели — выберите в ниспадающем списке предварительно обученную модель BUILDING FOOTPRINT EXTRACTION - AFRICA.
      • Задать Опции упорядочивания полигонов — опцией постобработки для этой модели по умолчанию будет Постобработка полигонов.
        • Метод упорядочивания — используйте метод упорядочивания по умолчанию. По умолчанию - это Прямые углы.
        • Допуск — используйте значение по умолчанию. По умолчанию – это 1 метр.

6. На вкладке Параметры среды задайте следующие значения:
   1. Тип процессора — выберите GPU ID при необходимости.

      Установите идентификатор GPU ID для используемого GPU.



7. Щелкните Запустить.

   Выходной составной слой с постобработанными контурами зданий будет добавлен на карту.
