Инструмент Добавить границы проекта создает 2D-полигональные границы на карте на основе агрегированных экстентов документов. Этот инструмент включает несколько вариантов выходных форм, и для запуска нужно выбрать хотя бы один.
Случай применения
Этот инструмент можно использовать для обозначения границ областей проектов, что помогает визуализировать и понять общий пространственный экстент и взаимосвязи между агрегированными экстентами документов.
Настройки инструментов
Настройки инструмента Добавить границы проекта позволяют пользователям выбрать до четырех выходных форм для отслеживания общих экстентов файлов в их отдельных проектах BIM.

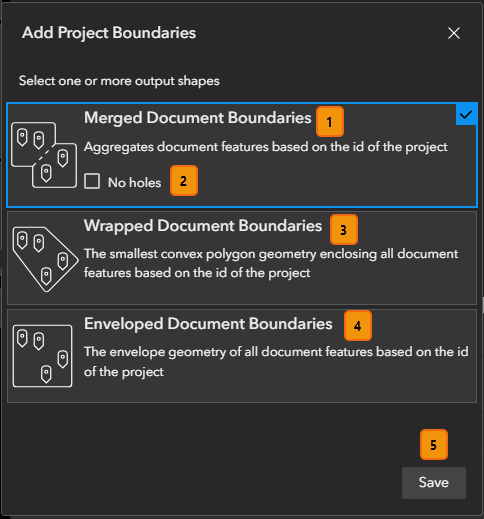

| Элемент | Описание |
|---|---|
1 | Выберите выходной параметр Слияние границ документов для агрегации полигонов, представляющих геометрическое объединение объектов документов на основе ID проекта. С этой настройкой допускаются пробелы. Более подробно см. в разделе Объединение (Анализ). Примечание:По умолчанию эта форма выходных данных выбрана в настройках инструмента. |
2 | Выберите выходной параметр (Без пробелов) для агрегирования полигонов, представляющих геометрическое объединение объектов документов на основе ID проекта. С этой настройкой не допускаются пробелы. Более подробно см. в разделе Объединение (Анализ). |
3 | Выберите выходной параметр Минимальная геометрия границ документов для создания полигонов, представляющих минимальную ограничивающую геометрию всех документов на основе ID проекта. Более подробно см. в разделе Минимальная ограничивающая геометрия. |
4 | Выберите выходной параметр Конверт границ документов, чтобы получить геометрию конверта всех объектов документов на основе ID проекта. Более подробно см. в разделе Внешняя граница в полигон. |
5 | Щелкните кнопку Сохранить для записи настроек конфигурации. |
Настройка инструмента
Для настройки инструмента Добавить границы проекта выполните следующие шаги:
- Выберите инструмент Добавить границы проекта
.Примечание:
По умолчанию всегда выбран инструмент Добавить экстенты документов определяющий всеобъемлющую форму границы проекта на основе экстентов 2D-полигональных документов.
- Щелкните кнопку Настройки
для настройки выходных форм.Примечание:
Необходимо выбрать как минимум одну выходную форму.
- Щелкните Сохранить. Настройки инструмента закрыты.
Выходные данные
После успешного завершения работы инструментов таблица Проекты BIM будет заполнена списком успешно синхронизированных выходных итоговых форм по каждому проекту Autodesk Construction Cloud (ACC) или BIM 360. Таблица Проекты BIM содержит совокупность информации о проектах BIM из каждого выбранного проекта ACC или BIM 360, а также данные векторных слоев ГИС.
Ограничения
Формы границ проекта будут неточными, если некоторые из выбранных документов не синхронизируются с проектом ArcGIS GeoBIM.
