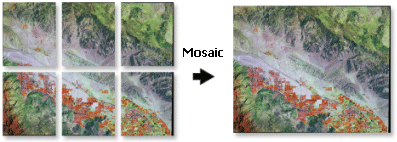

Виджет Порядок отображения определяет правила мозаики и отображения перекрывающихся изображений. Мозаика — это сочетание (или слияние) двух или нескольких изображений. С помощью виджета можно создать мозаику из слоя изображений ArcGIS с помощью набора данных мозаики.

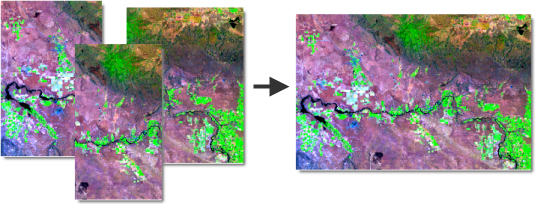

Во многих случаях входные растровые изображения перекрываются. Это означает, что вы можете создавать различные мозаики из одной и той же группы входных растровых изображений в зависимости от того, как собираетесь обрабатывать их перекрывающиеся области.
Виджет использует методы мозаики для сортировки перекрывающихся изображений и операторы мозаики для отображения отсортированных изображений на лету.
Примеры
Используйте этот виджет для поддержки требований к разработке приложений, таких как:
- Вы хотите отобразить определенные изображения из коллекции изображений.
- Вы хотите задать порядок отображения изображений на основе значений в атрибутивном поле.
- Вам нужна часть мозаики, где перекрываются два изображения, чтобы отобразить средние значения пикселов этих изображений.
Примечания по использованию
Виджету требуется подключение к виджету Карта. Виджет Карта должен содержать веб-карту или веб-сцену с как минимум одним слоем изображений.
Примечание:
Виджет Порядок отображения поддерживает только динамические слои изображений с набором данных мозаики в качестве источника данных.
Если вы добавите этот виджет в приложение, пользователи смогут работать со следующими опциями взаимодействия:
- Используйте ниспадающее меню для выбора поддерживаемого слоя изображений подключенной карты или сцены.
- Метод мозаики — выберите метод мозаики. Метод мозаики определяет, как виджет создает мозаику из входных изображений. Например, метод По атрибуту упорядочивает изображения на основе поля таблицы атрибутов. Если используется значение Нет, виджет создает мозаику, используя порядок изображений в таблице атрибутов. Методы мозаики отображаются в ниспадающем меню, если они разрешены в слое изображений.
В зависимости от выбранного метода мозаики вам будет предложено ввести такие данные, как атрибут, значение наивысшего приоритета или идентификатор изображения.
- Оператор мозаики — выберите оператор мозаики. Оператор мозаики определяет порядок применения метода мозаики. Виджет использует методы и операторы мозаики для расчета перекрывающихся ячеек в мозаике. Различные методы мозаики поддерживают разные операторы мозаики.
Узнайте больше о методах и операторах мозаики в документации ArcGIS Pro
Настройки
У виджета Порядок отображения есть следующие настройки:
- Выбрать виджет Карта - выберите виджет Карта. В ниспадающем меню перечислены все виджеты Карта в приложении. Виджет Порядок отображения автоматически подключается к первой карте на текущей странице.
- Если вы подключите виджет Карта, все подключенные карты или сцены появятся в списке в настройках виджета. Щелкните кнопку Выбрать слои
, чтобы открыть панель Выбрать слои, на которой можно включить опцию Настроить слои.
- При включении опции Настроить слои применяются следующие поведения:
- Вы можете выбрать, какие слои изображений подключать к виджету Порядок отображения.
- Если вы добавляете или удаляете слои с карты или сцены во время запуска, эти изменения не синхронизируются с виджетом Порядок отображения.
- При отключении опции Настроить слои применяются следующие действия:
- Все поддерживаемые слои изображений появляются в виджете Порядок отображения.
- Если вы добавляете или удаляете слои с карты или сцены во время запуска, эти изменения автоматически синхронизируются с виджетом Порядок отображения.
- При включении опции Настроить слои применяются следующие поведения:
- Если вы подключите виджет Карта, все подключенные карты или сцены появятся в списке в настройках виджета. Щелкните кнопку Выбрать слои
Опции взаимодействия
Этот виджет поддерживает действия, которые можно настроить на вкладке Действие в настройках виджета.
Включите действия с данными, чтобы добавить кнопки в пользовательский интерфейс виджета для выполнения определенных действий, таких как перемещение и масштабирование к снимкам на карте.
