Наборы данных LAS

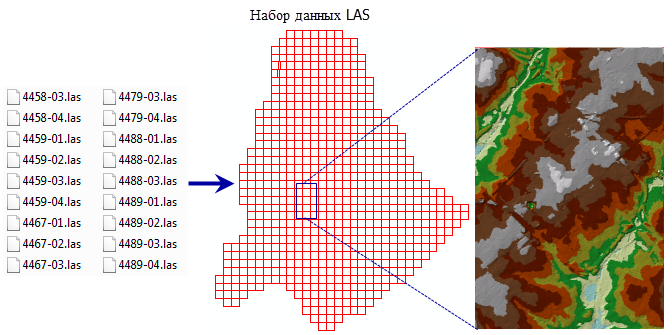

Набор данных LAS хранит ссылки на один или несколько файлов .las на диске, а также на дополнительные объекты поверхности. Файл .las – это отраслевой стандартный двоичный формат для хранения данных лазерной аэросъемки. Оптимизированные файлы .las (.zlas) также поддерживаются в наборе данных LAS. Набор данных LAS позволяет вам быстро и легко изучать файлы .las в их исходном формате, предоставляет детализированную статистику и область покрытия данных лазерного сканирования, содержащихся в файлах .las.

Набор данных LAS может также хранить ссылки на классы пространственных объектов, содержащих ограничения поверхности. Ограничениями поверхности являются линии перегиба, полигональные водные объекты, границы областей и любые другие типы объектов поверхности, включенных в набор данных LAS. Ограничения поверхности хранятся либо в классах пространственных объектов базы геоданных, либо в шейп-файлах, а получаются обычно с использованием какой-либо технологии, применяемой для целей дистанционного зондирования, например, с помощью фотограмметрии. Ограничения поверхности принудительно используются, если набор данных LAS отображается как модель поверхности TIN.

Файл набора данных LAS не импортирует точечные данные из файлов .las. Он только сохраняет ссылки на эти файлы .las и ограничения поверхности.

Представленный ниже список включает в себя простые примеры того, каким образом правильно использовать наборы данных LAS с целью внедрения данных лидара в ArcGIS Drone2Map. С наборами данных LAS вы можете:

• Сохранять ссылки на большое количество файлов .las и данных о поверхностях в одном конкретном проекте.
• Быстро отображать данные лидара как облака точек или в виде триангулированной поверхности в 2D или 3D.
• Визуально сравнивать лазерные точки с существующими данными ГИС для проверки данных при построении новых данных.
• Быстро проводить статистический анализ файлов .las и лазерных точек.
• Проводить начальные процедуры QA\QC, как, например, оценка покрытия данными и плотности точек, для вновь полученных лидарных материалов.
• Использовать дополнительные структурные линии и другие объекты поверхностей с данными лидара.
• Осуществлять обновление с помощью вновь полученных данных LAS или данных поверхностей.
• Выкладывать данные LAS для совместного использования собранных наборов данных мозаики.

Вы можете быстро изменять представление набора данных LAS на поверхность TIN, похожую на наборы данных TIN и terrain. Набор данных LAS позволяет вам работать с точками, классифицированными на объекты различного типа. Для наборов данных LAS доступно несколько методов отображения точек и поверхностей. Самым простым способом отображения наборов данных LAS вы можете быстро воспользоваться с помощью панели Символы. Ограничения поверхности принудительно используются, если набор данных LAS отображается как TIN.

Набор данных LAS по умолчанию отображается в ArcGIS Drone2Map как облако точек без применения фильтра. Это значит, что все лидарные точки изначально отображаются при таком масштабе, на котором показываются прореженные точки. Также ArcGIS Drone2Map позволяет отображать и использовать отдельные файлы .las и .zlas с теми же функциями, что и набор данных LAS.

Структура пирамидных слоев набора данных LAS используются для повышения производительности 3D отображения набора данных LAS в ArcGIS Drone2Map. Это происходит благодаря упорядочиванию и индексированию точек способом, который оптимизирует запросы для 3D отображения. При добавлении набора данных LAS к карте или сцене без пирамидных слоев, появится запрос; в этом запросе вам будет предложено построить пирамидные слои из набора данных LAS.

Когда набор данных LAS, файл .las или .zlas добавляются в 3D карту в ArcGIS Drone2Map, точки отрисовываются с помощью методов отображения высот и Eye-dome lighting по умолчанию. Eye-dome lighting - это метод затенения, который улучшает восприятие глубины и контура при просмотре наборов данных LAS. Когда набор данных LAS, файл .las или .zlas добавляются на 2D-карту в ArcGIS Drone2Map, точки отрисовываются только с помощью метода отображения высот.

Набор данных LAS является дополнением набора данных terrain и рабочих процессов, основанных на наборе данных мозаики. Например, часто приходится добавлять вновь полученные лазерные данные к набору данных terrain в ArcGIS Pro. Набор данных LAS создается быстро в ArcGIS Drone2Map с целью осуществления начальной QA/QC проверки данных лидара. Этот набор данных LAS предоставит вам всю необходимую информацию, которая позволит сделать вывод о соответствии данных лидара необходимым требованиям к качеству до осуществления импорта данных в terrain.

Измерения и размер файлов .las

Для наилучшей производительности изучите следующие рекомендации по измерениям и размеру файлов .las:

• Клиентский компьютер должен иметь прямой доступ к данным, расположенным на внутреннем диске, а не использовать локальную сеть или более медленные внешние диски.
• При работе с данными лазерной съемки по сети Интернет используйте файлы .zlas.
• Постройте набор данных LAS с использованием файлов .las из этого же проекта (т.е. спецификации и изучаемой территории). Наборы данных LAS не предназначены для сбора данных из различных источников и изучаемых территорий. Для этих целей используйте набор данных мозаики.
• В целом, набор данных LAS, созданный из разделенных на листы файлов .las, имеет преимущество. Файлы .las не должны содержать данные лазерной съемки в виде широких полос или линий облета, за исключением случаев, когда файлы .las проиндексированы и содержат по файлу .lasx для каждого файла .las.
• Вычислите статистику, чтобы создать файлы .lasx. Эти вспомогательные файлы LAS содержат статистический анализ и пространственный индекс для каждого из файлов .las. Пространственный индекс увеличивает производительность набора данных LAS.
• Как правило, при создании файлов .lasx желательно, чтобы размер файлов .las был порядка 500 МБ. Однако во многих случаях размер файлов .las значительно больше, и пространственный индекс в файлах .lasx позволяет ArcGIS Drone2Map лучше обрабатывать очень большие файлы. При наличии пространственного индекса размер в ArcGIS Drone2Map приобретает меньшее значение. Рекомендации по размерам файлов также касаются практических вопросов управления файлами большого размера, например, фрагментации файлов/диска.
• Если статистика не вычисляется, листы LAS должны быть непрерывными и не пересекающимися и иметь размер приблизительно 500 МБ или меньше.
