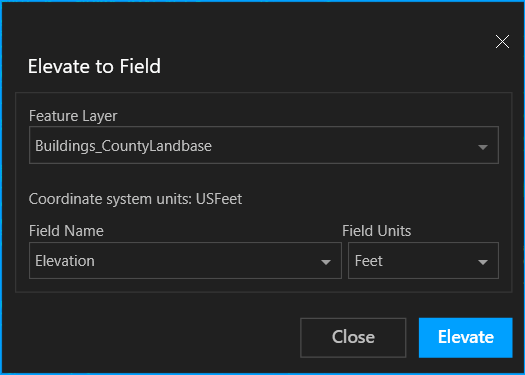

Команда Esri_ElevateToField вызывает пользовательский интерфейс Высота по полю, который устанавливает высоту выбранных объектов равной числовому значению указанного поля для каждого объекта. Пользовательский интерфейс позволяет вам выбрать векторный слой для изменения. Появится напоминание о линейных единицах измерения для выбранного векторного слоя. Параметр Имя поля используется для выбора значений полей, которые будут использоваться для установки высоты объекта. Параметр Единицы измерения поля используется для масштабирования значений поля, если они отличаются от линейных единиц измерения системы координат. Нажмите Высота для изменения выбранных объектов указанного векторного слоя. Нажмите Закрыть, чтобы закрыть интерфейс.
Использование
При использовании команды Esri_ElevateToField необходимо принимать во внимание следующее:
- Esri_ElevateToField особенно полезна для изменения высот 2D высотных отметок и объектов горизонталей, у которых есть поле, содержащее высоту объектов.
- Все элементы выбранных объектов указанного векторного слоя будут изменены. Если ни один объект не выбран, все объекты указанного векторного слоя будут изменены.
- Поддерживаются точечные, полигональные, полилинейные слои и слои аннотаций.
- Объекты-мультипатчи не поддерживаются.
- Изменяться будут только плоские объекты. Полилинии и полигоны с разными высотами вершин будут пропущены.
-Esri_ElevateToField команда
-Esri_ElevateToField вызывает командную строку, эквивалентную пользовательскому интерфейсу Высота по полю и поднимает выбранные элементы указанного векторного слоя на высоту числового значения данного поля. При необходимости можно применить масштабный коэффициент к значениям полей. Используйте масштабный коэффициент 1,0, если единицы измерения поля соответствуют единицам измерения чертежа.
Командные подсказки
Ниже приводятся подсказки команд -Esri_ElevateToField:
- Select feature layer: | введите порядковый номер векторного слоя для задания высоты по значению атрибута.
- Select a field as elevation: | введите порядковый номер атрибутивного поля объекта.
- Enter a scale factor <1.0000>: | введите числовой масштабный коэффициент, который будет применяться к значениям поля.
