Военное наложение создает объекты с символами, поддерживающие военное планирование и операции, а также системы командования и управления, и управляет ими. Символы созданы на основе стандартов условных обозначений, разработанных для поддержки интероперабильности в объединенных вооруженных силах, где информация распределяется и распространяется через сервисные, организационные и эшелонные границы. Созданные символы взяты из семейства стандартов MIL-STD-2525 и APP-6.
Созданные символы обозначают подразделения, оборудование, установки, виды деятельности и метеорологические события. С помощью Военное наложение создаются символы двух типов: символы подразделений и тактические графические символы. Символы подразделений представляют собой символы на основе значков, обозначающие подразделения, оборудование и установки, и состоят из рамки, цветной заливки со значком и модификаторов/усилителей, окружающих рамку. Тактические графические символы, обозначающие действия, задачи и графические меры контроля, такие как пути подхода, зоны приземления и контрольно-пропускные пункты. Оба этих типа символов состоят из буквенно-цифрового или цифрового идентификационного кода символа (SIDC). SIDC, используемый для представления каждой уникальной комбинации базового символа и графических модификаторов, различается в зависимости от стандарта военных условных обозначений, на которых они основаны.
Ниже приведены поддерживаемые в настоящее время стандарты военных условных обозначений:
- MIL-STD-2525D
- APP-6(B)
В следующих разделах и темах описывается, как Военное наложение используется для создания новых военных условных обозначений и размещения их на карте в качестве объектов, изменения существующих символов, создания избранного и экспорта символов для использования в других проектах или коллегами.
Создание военных символов
В зависимости от цели общий процесс создания объектов с использованием Военное наложение выглядит следующим образом:
- Откройте Военное наложение.
- Установите необходимый стандарт условных обозначений.
- Поиск по базовому символу.
- Настроить символ путем добавления модификаторов текста и графических модификаторов.
- Добавление символа на карту в качестве объекта.
- Сохраните изменения.
В следующих разделах этой темы и смежных тем каждый шаг объясняется более подробно.
Открытие Военное наложение
Создание, изменение символов и управление ими происходит в Военное наложение. Откройте Военное наложение, выполнив следующие действия:
- На вкладке Карта в группе Объекты щелкните Редактировать
. - На вкладке Редактировать щелкните Военное наложение

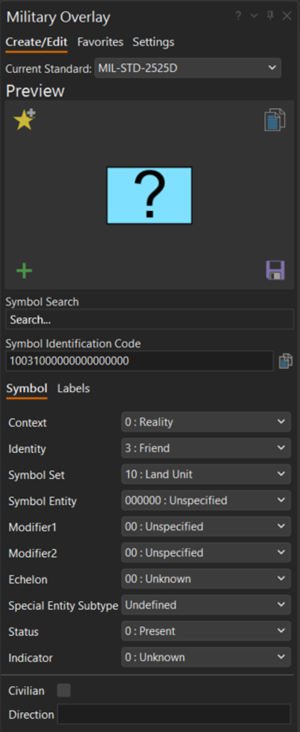

в группе Объекты.Откроется панель Военное наложение с активной вкладкой Создать/Редактировать.
Установите стандарт условных обозначений
Перед созданием символов на карте, сначала установите используемый стандарт военных условных обозначений. Это определит набор ссылок для SIDC.
Установите стандарт условных обозначений, выполнив следующие действия:
- Откройте Военное наложение.
- Перейдите на вкладку Настройки.
- Выберите опцию Стандарт военных условных обозначений.
- MIL-STD-2525D
- APP-6(B)
- Щелкните Применить.
После установки стандарта все символы и SIDC, созданные в Военное наложение, будут использовать этот стандарт.
Примечание:
Если в проекте изменена опция Стандарт военных условных обозначений, в целевой базе геоданных будет создан новый класс объектов. Это сделано для разделения символов, созданных по разным стандартам, поскольку SIDC не совпадают.
Установите целевую базу геоданных
По умолчанию объекты, созданные с помощью Военное наложение, попадают в базу геоданных проекта по умолчанию. Выполните следующие действия, чтобы изменить целевую базу геоданных:
- Откройте Военное наложение.
- Перейдите на вкладку Настройки.
- Щелкните Обзор
.Появляется Выбрать базу геоданных.
- Выберите целевую базу геоданных.
- Нажмите OK.
- Щелкните Применить.
