Слои куба пространство-время позволяют визуализировать, исследовать кубы пространство-время и взаимодействовать с ними. Слой куба пространство-время и лента помогут вам лучше понять содержимое и результаты анализа, хранящиеся в кубе. Используя слой куба пространство-время и ленту, вы можете выполнить следующие действия:
- Визуализация переменных и результатов анализа в кубе пространство-время.
- Создание срезов и фильтрация куба пространство-время в 3D-сцене.
- Исследование слоя куба пространство-время с помощью диаграмм временных рядов.
- Контекстуализация 3D отображения слоя куба пространство-время, с помощью наложения 2D слоев анализа.
- Управление кубом пространство-время с помощью извлечения описательной информации и создания поднаборов по времени или пространству.
- Повторное построение слоя куба пространство-время из куба пространство-время для добавления новых анализов или переменных.
Создание куба пространство-время
Вы можете создать слой куба пространство-время из любого куба пространство-время NetCDF (.nc). Вы можете создать куб пространство-время с помощью любого инструмента из группы Создание куба пространство-время.
- Запустите ArcGIS AllSource.
- Выберите Глобальная сцена в опциях Новый проект.
Рекомендуется всегда визуализировать слои куба пространство-время в 3D-сцене.
- Загрузите набор данных о лесных пожарах в США за 2005-2022 годы, слой округов США и слой границ Калифорнии.
Набор данных о лесных пожарах содержит данные о местах возникновения лесных пожаров в США в период с 2005 по 2022 год. Данные были собраны USGS и US Forest Services Monitoring Trends в рамках программы Burn Severity.
- На закладке Анализ щелкните кнопку Инструменты, чтобы открыть панель Геообработка.
- В панели Геообработка найдите инструмент Создать куб пространство-время по агрегации точек.
- Щелкните инструмент и задайте следующие параметры:
Инструмент создаст куб пространство-время в формате NetCDF. Куб пространство-время будет иметь расширение файла .nc.
Запуск анализа
Вы можете использовать любой инструмент из группы Прогнозирование временных рядов или Анализ пространственно-временных закономерностей для анализа и идентификации закономерностей в кубе пространство-время или оценки будущих значений в местоположениях куба.
- Откройте панель Геообработка. На вкладке Анализ щелкните кнопку Инструменты.

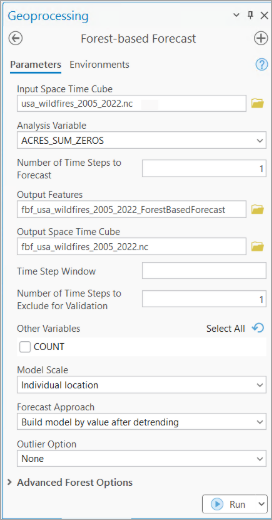

- Найдите инструмент Прогноз на основе леса.
- Щелкните инструмент и задайте следующие параметры:
Это позволяет оценить общее количество акров в каждом округе, которые пострадают от лесных пожаров.
Создание куба пространство-время
Чтобы создать слой куба пространство-время, необходимо использовать инструмент Создать слой куба пространство-время. Вы можете получить доступ к инструменту с панели Геообработка или с вкладки Карта.
- На вкладке Карта щелкните Добавить данные. В ниспадающем меню щелкните Слой куба пространство-время.

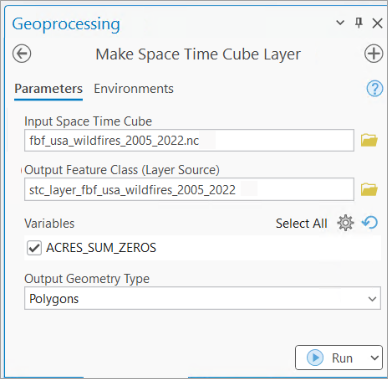

Откроется инструмент Создать слой куба пространство-время.
- Задайте следующие параметры:
- Нажмите Запустить для запуска инструмента.
Слой куба пространство-время будет создан и добавлен на панель Содержание. Куб пространство-время будет отображен в 3D сцене.
Взаимодействие со слоем куба пространство-время
Слой куба пространство-время активирует ленту куба пространство-время, которая предоставляет несколько инструментов для настройки, визуализации, изучения и управления слоем куба пространство-время.
- Активируйте ленту куба пространство-время, выбрав слой куба пространство-время на панели Содержание.
- В разделе Визуализация убедитесь, что для параметра Переменная задано ACRES_SUM_ZEROS.
- В разделе Высота задайте для параметра Вертикальное преувеличение значение 2.
Расстояние между бинами по вертикали увеличивается, что облегчает просмотр каждого временного среза.
- В разделе Пространственно-временной экстент щелкните ниспадающее меню Настроить экстент. Задайте для параметра Область интереса значение ca_boundary.
К кубу пространство-время применяется пространственный фильтр. В сцене будут отображены только бины в Калифорнии.
- Установите отметку Выделить прогнозированные временные шаги.
Способ визуализации куба пространство-время будет изменен. Прогнозируемые бины в кубе пространство-время останутся непрозрачными, в то время как другие бины станут прозрачными.
- В разделе Визуализация на ленте, в галерее Тема, щелкните Результат прогнозирования.
- В разделе Изучение щелкните Всплывающие окна временных рядов по местоположению и щелкните бин в сцене.
Откроется всплывающее окно с диаграммой временных рядов для этого местоположения.
- Закройте всплывающее окно.
- В разделе Управление данными щелкните ниспадающее меню Управление кубом пространство-время и выберите Поднабор куба.
Откроется инструмент Поднабор куба пространство-время.
- Чтобы удалить прогнозируемые временные шаги, задайте следующие параметры:
