Извлечь здания LOD2 (3D Analyst)—ArcGIS AllSource

Краткая информация

Создает 3D-модели зданий LOD2 с помощью полигонов контуров зданий и растра высот поверхности.

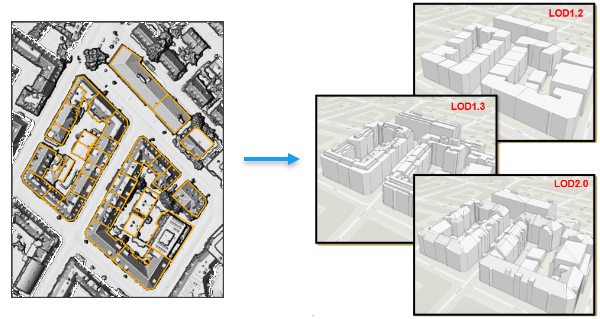

Иллюстрация

Эти данные предоставлены городом Цюрих.

Использование

Характеристики выходных моделей зданий описаны концептом Levels of Detail (LOD) в стандарте CityGML. Этот инструмент поддерживает генерацию LOD 1.2, LOD 1.3 и LOD 2.0. Модели LOD 1.x используют плоское представление крыши; модели LOD 2.x захватывают уклон и направленную ориентацию крыши.
Полигоны контуров зданий должны быть выровнены по профилю рельефа структуры в растровом источнике высот. Смещения между контуром и растром высот могут вызвать искажения в выходных объектах.
Все контуры зданий должны представлять единые смежные структуры без перекрывающихся полигонов. Подэлементы, принадлежащие одному зданию, должны быть исключены из контура. Перекрывающиеся полигоны можно разрешить, запустив инструмент Слияние.
Если входной источник высот содержит большое количество шума, рассмотрите возможность увеличения уровня сглаженности, чтобы преодолеть искажения, которые могли произойти с выходными 3D-зданиями.

Параметры

Подпись	Описание	Тип данных
Входной источник высот	Растровый слой или слой мозаики, который предоставляет информацию о высотах для моделируемых зданий.	Raster Layer; Mosaic Layer
Входные контуры зданий	Полигональные объекты, представляющие контур извлекаемых зданий.	Feature Layer
Выходной класс объектов-мультипатчей	Выходные объекты-мультипатчи, которые будут содержать 3D-модели зданий.	Feature Class
Уровень прорисовки (Дополнительный)	Указывает уровень детальности, который будет использован для создания крыш моделей зданий. Каждое здание распространится от крыши до окружающего уровня земли. LOD1.2—Крыша здания будет представлена плоской крышей, а большие элементы будут смоделированы на медианной высоте всего здания. LOD1.3—Крыша здания будет представлена плоской крышей, а большие элементы будут смоделированы на медианной высоте элемента. LOD2.0—Будут показаны уклон и направленная ориентация крыши здания и ее больших элементов. Это значение по умолчанию	String
Уровень сглаженности (Дополнительный)	Значение между 0.0 и 1.0, которое влияет на то, насколько детали зданий будут сохранены или обобщены. Большее значение означает упрощенный выход, а меньшее с большей вероятностью извлечет подэлементы зданий. Большее значение может помочь уменьшить влияние шума в источнике высот, предоставленном в параметре Входной источник высот. Значение по умолчанию равно 0.5.	Double
Точность извлечения (Дополнительный)	Указывает более широкую точность результирующей модели здания. Низкое—Будет использован более широкий допуск для результирующей 3D-модели, что может привести к потере некоторых деталей здания. У этой опции наименьшее время обработки. Средняя—Будет соблюдаться баланс между точностью модели здания и временем обработки. Это значение по умолчанию Высокая—	String

arcpy.ddd.ExtractLOD2Buildings(in_height_source, in_features, out_feature_class, {level_of_detail}, {smoothness_level}, {extraction_accuracy})

Имя	Описание	Тип данных
in_height_source	Растровый слой или слой мозаики, который предоставляет информацию о высотах для моделируемых зданий.	Raster Layer; Mosaic Layer
in_features	Полигональные объекты, представляющие контур извлекаемых зданий.	Feature Layer
out_feature_class	Выходные объекты-мультипатчи, которые будут содержать 3D-модели зданий.	Feature Class
level_of_detail (Дополнительный)	Указывает уровень детальности, который будет использован для создания крыш моделей зданий. Каждое здание распространится от крыши до окружающего уровня земли. LOD1.2—Крыша здания будет представлена плоской крышей, а большие элементы будут смоделированы на медианной высоте всего здания. LOD1.3—Крыша здания будет представлена плоской крышей, а большие элементы будут смоделированы на медианной высоте элемента. LOD2.0—Будут показаны уклон и направленная ориентация крыши здания и ее больших элементов. Это значение по умолчанию	String
smoothness_level (Дополнительный)	Значение между 0.0 и 1.0, которое влияет на то, насколько детали зданий будут сохранены или обобщены. Большее значение означает упрощенный выход, а меньшее с большей вероятностью извлечет подэлементы зданий. Большее значение может помочь уменьшить влияние шума в источнике высот, предоставленном в параметре in_height_source. Значение по умолчанию равно 0.5.	Double
extraction_accuracy (Дополнительный)	Указывает более широкую точность результирующей модели здания. LOW—Будет использован более широкий допуск для результирующей 3D-модели, что может привести к потере некоторых деталей здания. У этой опции наименьшее время обработки. MEDIUM—Будет соблюдаться баланс между точностью модели здания и временем обработки. Это значение по умолчанию `HIGH—Для результирующей 3D-модели будет использована наибольшая точность. Эта опция увеличит общее время обработки.	String

Пример кода

ExtractLOD2Buildings, пример (окно Python)

В следующем примере показано использование этого инструмента в окне Python:


import arcpy
arcpy.env.workspace = "C:/data"
arcpy.ddd.ExtractLOD2Buildings("lidar/dsm_30cm.tif",
                               "city.gdb/building_footprints",
                               "city.gdb/buildings_3D",
                               "LOD1.3",
                               0.7,
                               "MEDIUM")

Параметры среды

Текущая рабочая область, Выходная система координат, Географические преобразования, Выходное ключевое слово CONFIG, Выходной домен M, Выходной XY домен, Выходной домен Z, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Экстент, Автоматическое подтверждение
