Классифицировать поверхность Земли LAS (3D Analyst)

Краткая информация

Классифицирует точки поверхности Земли в данных LAS.

Более подробно о классификации поверхности Земли

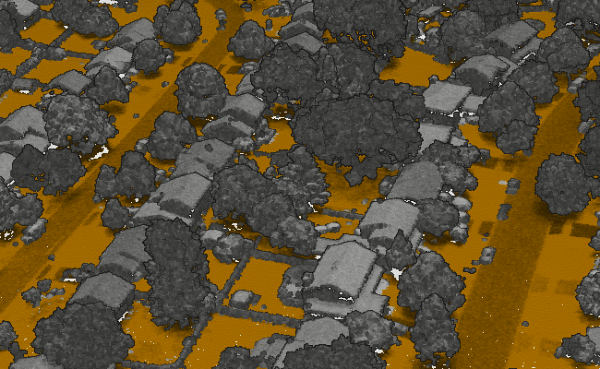

Иллюстрация

Использование

• Этому инструменту необходимо, чтобы входной набор данных LAS был в системе координат проекции. Данные в географической системе координат могут быть перепроецированы с помощью инструмента Извлечь LAS, для этого в параметрах среды выходной системы координат необходимо указать систему координат проекции. Если система координат проекции основана на другом датуме, также следует задать преобразование датума.

• Только точки LAS со значениями кодов классов 0, 1 или 2 можно назначить как точки поверхности Земли. Если в файлах LAS используются другие значения кодов для представления неклассифицированных или наземных измерений, воспользуйтесь инструментом Изменить коды классов LAS, чтобы соответствующим образом их переназначить. Процесс классификации также будет игнорировать точки, которым назначены флаги классификации наложение или исключенные.

• Метод Стандартная классификация обычно обеспечивает достаточное определение наземных точек для большинства наборов данных. Если обнаруженные наземные точки включают множество неназемных точек, рассмотрите возможность использования метода Консервативная классификация, чтобы свести к минимуму такие ошибки. И наоборот, если данные представляют собой пересеченную местность с крутыми склонами, которые могут быть частично скрыты растительностью, рассмотрите возможность использования метода Агрессивная классификация, чтобы захватить больше наземных точек. Если при использовании этой опции некоторые гребни по-прежнему не видны, выделите области, которые можно улучшить, помощью пространственного экстента или ограничивающего полигона, и снова запустите инструмент с опцией Обнаружение гребней.

• Просмотрите повторно места с мостами и наклонными въездами на шоссе, поскольку они могут быть неправильно классифицированы как поверхность Земли. Чтобы исправить эти местоположения, примените экстент обработки или границу, чтобы изолировать неправильно классифицированную область вместе с частью окружающего ее ландшафта, и снова запустите инструмент. В изолированном районе следует постараться не включать в него ту часть моста или пандуса, которая соприкасается с поверхностью земли.

• Используйте параметр Разрешение ЦМР, если вам нужно получить классификацию наземных точек быстрее, чем обычно требуется для обработки набора данных. Этот параметр гарантирует, что количество классифицированных наземных точек будет достаточным для создания растровой поверхности земли с заданным разрешением, но количество классифицированных наземных точек будет меньше, чем было бы обнаружено в противном случае.

• Классификация ключевых точек модели приведет к тому, что поднабор наземных точек будет доступен для использования в качестве замены наземных точек с полным разрешением. Это может быть полезно, когда плотность наземной выборки выше, чем требуется для данного применения. В отличие от параметра Разрешение ЦМР, позволяющего быстро выполнить классификацию наземных точек, классификация ключевых точек модели обеспечивает более полную классификацию наземных точек и имеет поднабор, который можно использовать в последующих операциях, таких как создание растровой поверхности высот. В файле LAS версии 1.0 ключевым точкам модели будет присвоено значение кода класса 8; во всех других версиях файла LAS ключевым точкам модели будет присвоен класс 2, а также флаг классификации ключевых точек модели.

  Узнайте больше о создании растра рельефа местности с помощью лидара

• Точки, помеченные как исключенные или перекрывающиеся, будут игнорироваться. Исключенные точки исходно определены как неиспользуемые для классификации. Перекрывающиеся точки игнорируются при обработке, потому что, если их учитывать, это может создать серьезные колебания в плотности точек, а также может вызвать связанные с шумом проблемы калибровки между линиями полета.

Параметры

Диалог

Подпись	Описание	Тип данных
Входной набор данных LAS	Набор данных LAS, который будет обработан. Будут оценены только последние отраженные сигналы точек LAS со значениями кода класса 0, 1 и 2.	LAS Dataset Layer
Метод определения поверхности Земли	Определяет метод, который будет применен для выявления точек поверхности Земли. Стандартная классификация—Этот метод имеет допуск для изменения наклона, что позволяет ему захватывать некрутые холмы в топографии поверхности Земли, которые, как правило, будут пропущены при использовании опции Консервативная классификация, но он не будет захватывать резкие изменения рельефа, фиксирующиеся опцией Агрессивная классификация. Это значение по умолчанию Консервативная классификация—По сравнению с другими опциями, этот метод использует более жесткое ограничение на изменение уклона земли, что позволяет отличить поверхность Земли от низинной растительности, такой как трава и кустарник. Он лучше всего подходит для топографии с минимальной кривизной рельефа. Агрессивная классификация—Этот метод находит области поверхности Земли с более резкими изменениями рельефа, такие как гребни и вершины холмов, которые могут быть проигнорированы опцией Стандартная классификация. Этот метод лучше использовать во втором выполнении инструмента с включенным параметром Повторно использовать существующую поверхность Земли. Избегайте использования этого метода в городских районах или плоских сельских районах, поскольку это может привести к неправильной классификации в качестве поверхности Земли более высоких объектов, таких как опоры электропередач, растительность и части зданий. Обнаружение гребней—Этот метод позволяет обнаружить гребни, которые могут остаться незамеченными при использовании опции Агрессивная классификация. Для использования этого метода необходимо задать обрабатываемый экстент или ограничивающий полигон. Классификация ключевых точек модели—Этот метод классифицирует поднабор существующих наземных точек как ключевые для модели. По этой причине наземные точки должны быть уже классифицированы. Эта опция обеспечивает более быстрый способ классификации ключевых точек модели вместо повторной классификации всех наземных точек. В версиях LAS с 1.0 по 1.3 наземным точкам, которые определены как ключевые для модели, будет присвоен код класса 7. В файлах LAS версии 1.4 будет сохранен код класса наземных точек 2, а также присвоен флаг классификации ключевых точек.	String
Повторно использовать существующую поверхность Земли (Дополнительный)	Определяет, должны ли заново классифицироваться точки поверхности Земли, или они будут использоваться повторно. Не отмечено – Существующие точки поверхности Земли будут переклассифицированы. Точкам, которые не были найдены как наземные, будет переназначено значение кода класса 1, то есть неклассифицированные точки. Это значение по умолчанию Отмечено — существующие точки поверхности Земли будут приняты и повторно использованы без дополнительной проверки, они подойдут для определения неклассифицированных точек.	Boolean
Разрешение ЦМР (Дополнительный)	Расстояние, с учетом которого в результате будет только подмножество точек, оцениваемых для классификации в качестве поверхности Земли, что ускоряет процесс. Этот параметр рекомендуется, когда требуется более быстрый метод для создания поверхности ЦМР. Минимальным расстоянием является 0,3 метра, но для того, чтобы процесс имел эффект, указанное расстояние должно быть как минимум в 1,5 раза больше среднего расстояния между точками лидарных данных.	Linear Unit
Вычислить статистику (Дополнительный)	Определяет, будет ли вычисляться статистика для файлов .las, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла .las, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле .las. Отмечено – статистика будет рассчитана. Это значение по умолчанию Не отмечено – статистика не будет рассчитана.	Boolean
Экстент обработки (Дополнительный)	Экстент данных, который будет оцениваться. Текущий экстент отображения — Экстент будет основан на активной карте или сцене. Нарисовать экстент - экстент будет основан прямоугольнике, нарисованном на карте или сцене. Экстент слоя — Экстент будет основан на активном слое карты. Выберите доступный слой или воспользуйтесь опцией Экстент данных во всех слоях. У каждого слоя карте есть следующие опции: Все объекты - экстент всех объектов. Выбранные объекты - экстент выбранных объектов. Отображаемые объекты - экстент отображаемых объектов. Обзор - экстент будет основан на наборе данных. Пересечение входных данных - экстент будет основан на пересекающемся экстенте всех входных данных. Объединение входных данных - экстент будет комбинацией экстентов всех входных данных. Буфер обмена - экстент может быть скопирован в буфер обмена и из него. Копировать экстент - копирует экстент и систему координат в буфер обмена. Вставить экстент - вставляет экстент и систему координат из буфера обмена. Если буфер обмена не содержат систему координат, экстент будет использовать систему координат карты. Сбросить экстент - экстент будет сброшен до значения по умолчанию. Если координаты заданы вручную, они должны быть числовыми значениями в системе координат активной карты. На карте могут использоваться единицы отображения, отличные от введенных координат. Используйте знак отрицательного значения для координат юга и запада.	Extent
Обработка границ	Полигональный объект или объекты, которые будут определять обрабатываемую область.	Feature Layer
Обрабатывать все файлы LAS, пересекающие экстент (Дополнительный)	Указывает, как область интереса будет использоваться для определения того, как будут обработаны файлы .las. Область интереса определяется значениями параметра Экстентом обработки, Граница обработки или сочетанием того и другого. Не отмечено – будут обработаны только те точки LAS, что пересекают область интереса. Это значение по умолчанию Отмечено – если какая-либо часть файла .las пересекает область интереса, будут обработаны все точки файла, включая те, что находятся вне области интереса.	Boolean
Обновить пирамидные слои (Дополнительный)	Определяет, будут ли пирамидные слои для набора данных LAS обновлены после изменения кодов классов. Отмечено - пирамидные слои для набора данных LAS будут обновлены. Это значение по умолчанию Не отмечено - пирамидные слои для набора данных LAS не будут обновлены.	Boolean
Алгоритм выявления (Дополнительный)	Указывает версию алгоритма выявления поверхности Земли, который будет использоваться для классификации точек поверхности Земли. Самые последние—Будет использоваться самая последняя версия алгоритма выявления поверхности Земли. Эта опция улучшает обработку точек шума и выбросов, особенно для облаков точек, полученных при помощи фотограмметрии. В большинстве случаев это также дает лучшие результаты и более высокую производительность. Это значение по умолчанию Первое поколение—Будет использоваться исходная версия алгоритма выявления поверхности Земли. Используйте эту опцию, только если результаты самой последней версии не приемлемы.	String
Классифицировать точки низкого шума (Дополнительный)	Указывает, будут ли точки ниже заданного расстояния под поверхностью Земли классифицироваться как низкий шум. Расстояние, на котором идентифицируются точки шума, основывается на значении параметра Минимальная глубина под землей. Точкам низкого шума присваивается значение кода класса 7. Отмечено - точки низкого шума будут классифицированы. Не отмечено - точки низкого шума не будут классифицированы. Это значение по умолчанию	Boolean
Минимальная глубина под землей (Дополнительный)	Расстояние ниже поверхности земли, которое используется для классификации точек низкого шума. Земля будет задана при помощи поверхности триангуляции, созданной по классифицированным точкам земной поверхности. Всем точками с кодами классов 0 или 1, находящимся под поверхностью Земли на расстоянии, предоставленном этим параметром, будет присвоено значение кода класса 7.	Linear Unit
Сохранить существующий низкий шум (Дополнительный)	Указывает, будут ли существующие точки низкого шума с кодом класса 7 сохранены или переклассифицированы. Если точки низкого шума будут переклассифицированы, всем точкам, которые не находятся ниже уровня земли по крайней мере на расстоянии, представленном для значения параметра Минимальная глубина под землей, будет присвоено значение кода класса 1. Отмечено - существующие точки низкого шума будут сохранены. Это значение по умолчанию Не отмечено – существующие точки низкого шума будут переклассифицированы.	Boolean
Классифицировать точки высокого шума (Дополнительный)	Указывает, будут ли точки выше заданного расстояния от поверхности Земли классифицироваться как высокий шум. Расстояние, на котором идентифицируются точки шума, основывается на значении параметра Минимальная высота над землей. Точкам высокого шума присваивается значение кода класса 18. Отмечено - точки высокого шума будут классифицированы. Не отмечено - точки высокого шума не будут классифицированы. Это значение по умолчанию	Boolean
Минимальная высота над землей (Дополнительный)	Расстояние над поверхностью Земли, которое бует использоваться для классификации точек высокого шума. Земля будет задана при помощи поверхности триангуляции, созданной по классифицированным точкам земной поверхности. Всем точками с кодами классов 0 или 1, находящимся над поверхностью Земли на высоте, предоставленной этим параметром, будет присвоено значение кода класса 18.	Linear Unit
Сохранить существующий высокий шум (Дополнительный)	Указывает, будут ли существующие точки высокого шума с кодом класса 18 сохранены или переклассифицированы. Если точки высокого шума будут переклассифицированы, всем точкам, которые не находятся выше уровня земли по крайней мере на расстоянии, представленном для значения параметра Минимальная высота над землей, будет присвоено значение кода класса 1. Отмечено - существующие точки высокого шума будут сохранены. Это значение по умолчанию Не отмечено – существующие точки высокого шума будут переклассифицированы.	Boolean
Классификация ключевых точек модели (Дополнительный)	Задает, будут ли ключевые точки модели классифицироваться вместе с наземными точками. Если этот параметр включен, ключевым точкам модели в файле LAS версии 1.0 будет присвоено значение кода класса 8, для ключевых точек модели во всех других версиях файлов LAS остается код класса 2, но также присваивается флаг классификации ключевых точек модели. Этот параметр применяется принудительно, если значением параметра Метод определения поверхности земли является Классификация ключевых точек модели. Отмечено – ключевые точки модели будут классифицироваться. Не отмечено – ключевые точки модели не будут классифицироваться. Это значение по умолчанию	Boolean
Тип классификации (Дополнительный)	Задает метод, который будет использоваться для классификации ключевых точек модели. Допуск Z—Ключевые точки модели будут выбраны таким образом, чтобы поверхность TIN, полученная из этих точек, находилась в пределах заданного диапазона высот поверхности TIN, полученной из полного набора наземных точек. Это значение по умолчанию Размер окна—Ключевые точки модели будут получены с использованием метода уменьшения размера окна, при котором данные делятся по сетке, а ее разрешение определяется значением параметра Размер окна. Для каждой ячейки сетки будет выбрана одна наземная точка в соответствии с опцией, заданной для параметра Метод выборки точек по размеру окна.	String
Допуск Z (Дополнительный)	Максимальное отклонение высот, которое будет допустимо между поверхностью TIN, созданной на основе ключевых точек модели, и поверхностью TIN, созданной на основе полного набора наземных точек. Чем больше значение параметра, тем меньше будет количество ключевых точек модели.	Linear Unit
Размер окна (Дополнительный)	Разрешение, которое будет использоваться в методе подвыборки по размеру окна. Если значение параметра Тип классификации задано как Z-допуск, размер окна будет использоваться для обеспечения минимальной плотности выборки, что позволит избежать создания больших пробелов в данных, которые могут вызвать проблемы при определенных типах анализа. Чтобы игнорировать этот процесс, оставьте это параметр пустым или укажите значение, меньшее или равное 0.0.	Linear Unit
Метод выборки точек по размеру окна (Дополнительный)	Определяет критерии, основанные на высоте, которые будут использоваться для выбора поднабора наземных точек при использовании метода размера окна. Каждая ячейка в методе подвыборки по размеру окна будет иметь одну точку. Точка, соответствующая выбранному методу, будет использоваться при определении ключевых точек модели. Среднее—Используется точка, z-значение которой находится ближе всего к среднему значению всех точек в размере окна. Это значение по умолчанию Максимум—Будет использоваться точка с наибольшим z-значением z в ячейке размера окна. Минимум—Будет использоваться точка с наименьшим z-значением z в ячейке размера окна.	String

Производные выходные данные

Подпись	Описание	Тип данных
Выходной набор данных LAS	Набор данных LAS, который был изменен. В версиях LAS с 1.0 по 1.3 наземным точкам, которые определены как ключевые для модели, будет присвоен код класса 7. В файлах LAS версии 1.4 будет сохранен код класса наземных точек 2, а также присвоен флаг классификации ключевых точек.	LAS Dataset Layer

Python

arcpy.ddd.ClassifyLasGround(in_las_dataset, method, {reuse_ground}, {dem_resolution}, {compute_stats}, {extent}, boundary, {process_entire_files}, {update_pyramid}, {algorithm}, {classify_low_noise}, {minimum_depth_below_ground}, {preserve_low_noise}, {classify_high_noise}, {minimum_height_above_ground}, {preserve_high_noise}, {classify_key_points}, {classification_type}, {z_tolerance}, {window_size}, {window_size_method})

Имя	Описание	Тип данных
in_las_dataset	Набор данных LAS, который будет обработан. Будут оценены только последние отраженные сигналы точек LAS со значениями кода класса 0, 1 и 2.	LAS Dataset Layer
method	Определяет метод, который будет применен для выявления точек поверхности Земли. STANDARD—Этот метод, как правило, дает наилучшие результаты для большинства ландшафтов, поскольку он допускает изменение уклона, что позволяет определять местоположение земли в самых разных ландшафтах. Он позволяет захватить больше точек местности, чем при использовании опции CONSERVATIVE, но может пропускать наземные точки на участках с крутыми склонами. Это значение по умолчанию CONSERVATIVE—По сравнению с другими опциями, этот метод использует более жесткое ограничение на изменение уклона земли, что позволяет отличить поверхность Земли от низинной растительности, такой как трава и кустарник. Он лучше всего подходит для топографии с минимальной кривизной рельефа. AGGRESSIVE—Этот метод лучше всего подходит для обнаружения земли на пересеченной местности. Избегайте использования этого метода на местности с относительно пологими профилями склонов, так как это может привести к ошибочной классификации мест с низкой растительностью и построек как наземных точек. RECOVER_RIDGES—Этот метод определяет наземные точки вдоль гребней, которые не были обнаружены при предыдущей классификации. Он предназначен для использования в изолированных районах, где наземные точки на пересеченной местности не были адекватно определены. Для использования этого метода необходимо задать обрабатываемый экстент или ограничивающий полигон. MODEL_KEY—Этот метод классифицирует ключевые точки модели из поднабора имеющихся наземных точек. Эта опция обеспечивает более быстрый способ классификации ключевых точек модели для наборов данных, в которых наземные точки уже классифицированы. В файлах LAS версий с 1.0 по 1.3, наземным точкам, которые определены как ключевые для модели, будет присвоен код класса 7. В файлах LAS версии 1.4 будет сохранен код класса наземных точек 2, а также присвоен флаг классификации ключевых точек.	String
reuse_ground (Дополнительный)	Определяет, должны ли заново классифицироваться точки поверхности Земли, или они будут использоваться повторно. RECLASSIFY_GROUND—Существующие точки поверхности Земли будут переклассифицированы. Точкам, которые не были найдены как наземные, будет переназначено значение кода класса 1, то есть неклассифицированные точки. Это значение по умолчанию REUSE_GROUND—Существующие наземные точки будут приняты и повторно использованы без дополнительной проверки, они подойдут для определения неклассифированных точек.	Boolean
dem_resolution (Дополнительный)	Расстояние, с учетом которого в результате будет только подмножество точек, оцениваемых для классификации в качестве поверхности Земли, что ускоряет процесс. Этот параметр рекомендуется, когда требуется более быстрый метод для создания поверхности ЦМР. Минимальным расстоянием является 0,3 метра, но для того, чтобы процесс имел эффект, указанное расстояние должно быть как минимум в 1,5 раза больше среднего расстояния между точками лидарных данных.	Linear Unit
compute_stats (Дополнительный)	Определяет, будет ли вычисляться статистика для файлов .las, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла .las, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле .las. COMPUTE_STATS—Статистика будет рассчитана. Это значение по умолчанию NO_COMPUTE_STATS—Статистика не будет рассчитана.	Boolean
extent (Дополнительный)	Экстент данных, который будет оцениваться. MAXOF – Будет использоваться максимальный экстент всех входных данных. MINOF – Будет использоваться минимальная область, которая является общей для всех входных данных. DISPLAY — Экстент равен видимому отображению. Имя слоя - будет использоваться тот же экстент, что и в указанном слое. Объект Extent — будет использоваться экстент указанного объекта. Строка координат, разделенных пробелами – будет использоваться экстент из заданной строки. Координаты должны быть выражены в таком порядке: x-min, y-min, x-max, y-max.	Extent
boundary	Полигональный объект или объекты, которые будут определять обрабатываемую область.	Feature Layer
process_entire_files (Дополнительный)	Указывает, как применяется экстент обработки. PROCESS_EXTENT—Будут обработаны только те точки LAS, что пересекают область интереса. Это значение по умолчанию PROCESS_ENTIRE_FILES—Если какая-либо часть файла .las пересекает область интереса, будут обработаны все точки файла, включая те, что находятся вне области интереса.	Boolean
update_pyramid (Дополнительный)	Определяет, будут ли пирамидные слои для набора данных LAS обновлены после изменения кодов классов. UPDATE_PYRAMID—Пирамидные слои для набора данных LAS будут обновлены. Это значение по умолчанию NO_UPDATE_PYRAMID—Пирамидные слои для набора данных LAS не будут обновлены.	Boolean
algorithm (Дополнительный)	Указывает версию алгоритма выявления поверхности Земли, который будет использоваться для классификации точек поверхности Земли. LATEST—Будет использоваться самая последняя версия алгоритма выявления поверхности Земли. Эта опция улучшает обработку точек шума и выбросов, особенно для облаков точек, полученных при помощи фотограмметрии. В большинстве случаев это также дает лучшие результаты и более высокую производительность. Это значение по умолчанию FIRST—Будет использоваться исходная версия алгоритма выявления поверхности Земли. Используйте эту опцию, только если результаты самой последней версии не приемлемы.	String
classify_low_noise (Дополнительный)	Указывает, будут ли точки ниже заданного расстояния под поверхностью Земли классифицироваться как низкий шум. Расстояние, на котором идентифицируются точки шума, основывается на значении параметра minimum_depth_below_ground. Точкам низкого шума присваивается значение кода класса 7. CLASSIFY_LOW_NOISE—Точки низкого шума будут классифицированы. NO_CLASSIFY_LOW_NOISE—Точки низкого шума не будут классифицированы. Это значение по умолчанию	Boolean
minimum_depth_below_ground (Дополнительный)	Расстояние ниже поверхности земли, которое используется для классификации точек низкого шума. Земля будет задана при помощи поверхности триангуляции, созданной по классифицированным точкам земной поверхности. Всем точками с кодами классов 0 или 1, находящимся под поверхностью Земли на расстоянии, предоставленном этим параметром, будет присвоено значение кода класса 7.	Linear Unit
preserve_low_noise (Дополнительный)	Указывает, будут ли существующие точки низкого шума с кодом класса 7 сохранены или переклассифицированы. Если точки низкого шума будут переклассифицированы, всем точкам, которые не находятся ниже уровня земли по крайней мере на расстоянии, представленном для значения параметра minimum_depth_below_ground, будет присвоено значение кода класса 1. PRESERVE_LOW_NOISE—Существующие точки низкого шума будут сохранены. Это значение по умолчанию RECLASSIFY_LOW_NOISE—Существующие точки низкого шума будут переклассифицированы.	Boolean
classify_high_noise (Дополнительный)	Указывает, будут ли точки выше заданного расстояния от поверхности Земли классифицироваться как высокий шум. Расстояние, на котором идентифицируются точки шума, основывается на значении параметра minimum_height_above_ground. Точкам высокого шума присваивается значение кода класса 18. CLASSIFY_HIGH_NOISE—Точки высокого шума будут классифицированы. NO_CLASSIFY_HIGH_NOISE—Точки высокого шума не будут классифицированы. Это значение по умолчанию	Boolean
minimum_height_above_ground (Дополнительный)	Расстояние над поверхностью Земли, которое бует использоваться для классификации точек высокого шума. Земля будет задана при помощи поверхности триангуляции, созданной по классифицированным точкам земной поверхности. Всем точками с кодами классов 0 или 1, находящимся над поверхностью Земли на высоте, предоставленной этим параметром, будет присвоено значение кода класса 18.	Linear Unit
preserve_high_noise (Дополнительный)	Указывает, будут ли существующие точки высокого шума с кодом класса 18 сохранены или переклассифицированы. Если точки высокого шума будут переклассифицированы, всем точкам, которые не находятся выше уровня земли по крайней мере на расстоянии, представленном для значения параметра minimum_height_above_ground, будет присвоено значение кода класса 1. PRESERVE_HIGH_NOISE—Существующие точки высокого шума будут сохранены. Это значение по умолчанию RECLASSIFY_HIGH_NOISE—Существующие точки высокого шума будут переклассифицированы.	Boolean
classify_key_points (Дополнительный)	Задает, будут ли ключевые точки модели классифицироваться вместе с наземными точками. Если для этого параметра задано CLASSIFY_KEY_POINTS, ключевым точкам модели в файле LAS версии 1.0 будет присвоено значение кода класса 8, для ключевых точек модели во всех других версиях файлов LAS остается код класса 2, но также присваивается флаг классификации ключевых точек модели. Эта опция включается принудительно, если значением параметра method является CLASSIFY_MODEL_KEY_POINTS. CLASSIFY_KEY_POINTS—Ключевые точки модели будут классифицироваться. NO_CLASSIFY_KEY_POINTS—Ключевые точки модели не будут классифицироваться. Это значение по умолчанию	Boolean
classification_type (Дополнительный)	Задает метод, который будет использоваться для классификации ключевых точек модели. Z_TOLERANCE—Ключевыми точками модели будет минимальное количество точек, необходимых для того, чтобы поверхность TIN, полученная из этих точек, находилась в пределах заданного диапазона высот поверхности TIN, полученной из полного набора наземных точек. Это значение по умолчанию WINDOW_SIZE—Ключевые точки модели будут получены с использованием метода уменьшения размера окна, при котором данные делятся по сетке, а ее разрешение определяется значением параметра window_size_. Для каждой ячейки сетки будет выбрана одна наземная точка в соответствии с опцией, заданной для параметра window_size_method.	String
z_tolerance (Дополнительный)	Максимальное отклонение высот, которое будет допустимо между поверхностью TIN, созданной на основе ключевых точек модели, и поверхностью TIN, созданной на основе полного набора наземных точек. Чем больше значение параметра, тем меньше будет количество ключевых точек модели.	Linear Unit
window_size (Дополнительный)	Разрешение, которое будет использоваться в методе подвыборки по размеру окна. Если значение параметра classification_type задано как Z_TOLERANCE, размер окна будет использоваться для обеспечения минимальной плотности выборки, что позволит избежать создания больших пробелов в данных, которые могут вызвать проблемы при определенных типах анализа. Чтобы игнорировать этот процесс, оставьте это параметр пустым или укажите значение, меньшее или равное 0.0.	Linear Unit
window_size_method (Дополнительный)	Определяет критерии, основанные на высоте, которые будут использоваться для выбора поднабора наземных точек при использовании метода размера окна. Каждая ячейка в методе подвыборки по размеру окна будет иметь одну точку. Точка, соответствующая выбранному методу, будет использоваться при определении ключевых точек модели. AVERAGE—Используется точка, z-значение которой находится ближе всего к среднему значению всех точек в размере окна. Это значение по умолчанию MAXIMUM—Будет использоваться точка с наибольшим z-значением z в ячейке размера окна. MINIMUM—Будет использоваться точка с наименьшим z-значением z в ячейке размера окна.	String

Производные выходные данные

Имя	Описание	Тип данных
out_las_dataset	Набор данных LAS, который был изменен. В версиях LAS с 1.0 по 1.3 наземным точкам, которые определены как ключевые для модели, будет присвоен код класса 7. В файлах LAS версии 1.4 будет сохранен код класса наземных точек 2, а также присвоен флаг классификации ключевых точек.	LAS Dataset Layer

Пример кода

ClassifyLasGround, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

import arcpy
arcpy.env.workspace = 'C:/data'
arcpy.ddd.ClassifyLasGround('metro.lasd', 'CONSERVATIVE',
                           boundary='study_area.shp',
                           process_entire_files='PROCESS_ENTIRE_FILES')

ClassifyLasGround, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента как автономного скрипта Python:

'''****************************************************************************
Name:        Classify Ground & Vegetation in Forest Environment
Description: Classify points representing vegetation with LAS class code values
             of 3, 4, and 5. The code is designed for use as a script tool.
****************************************************************************'''
# Import system modules
import arcpy

# Set Local Variables
inLas = arcpy.GetParameterAsText(0)
recursion = arcpy.GetParameterAsText(1)
lasd = arcpy.GetParameterAsText(2)

try:
    arcpy.CheckOutExtension('3D')
    # Execute CreateLasDataset
    arcpy.management.CreateLasDataset(inLas, lasd, folder_recursion=recursion)
    # Make an initial pass of ground classifier
    arcpy.ddd.ClassifyLasGround(lasd, method="Conservative")
    # Make a secondary pass to capture ridges
    arcpy.ddd.ClassifyLasGround(lasd, method="Aggressive",
                                reuse_ground="REUSE_GROUND")
    # Classify vegetation
    arcpy.ddd.ClassifyLasByHeight(lasd, ground_source='GROUND',
                                  height_classification=[[3, 5],
                                                         [4, 17],
                                                         [5, 120]],
                                  noise='HIGH_NOISE', compute_stats="COMPUTE_STATS")
    arcpy.CheckInExtension('3D')

except arcpy.ExecuteError:
    print(arcpy.GetMessages())

Параметры среды

Текущая рабочая область, Временная рабочая область, Экстент
