Набор данных LAS в растр (Конвертация)

Краткая информация

Создает растр, используя значения высоты, интенсивности или цвета RGB, на основе лидарных точек, на которые ссылается набор данных LAS.

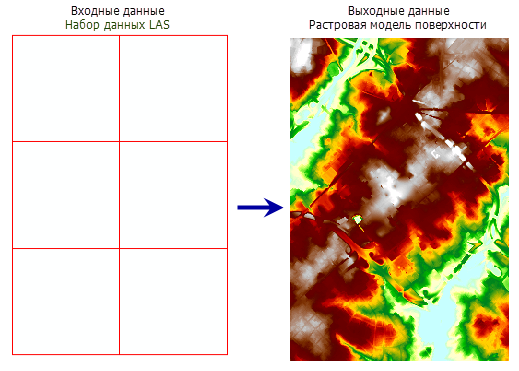

Иллюстрация

Набор данных LAS в растр

Использование

  • Для слоя набора данных LAS может быть установлено ограничение количества отображаемых и обрабатываемых точек LAS, путем выбора любой комбинации кодов классификации, флагов классификации и возвращаемых значений в настройках фильтра слоя. Фильтры можно ввести в диалоговом окне Свойства слоя или с помощью инструмента Создать слой набора данных LAS.

  • Слой набора данных LAS также может быть использован для управления объектами поверхностных ограничений, которые могут находиться в наборе данных LAS. Ограничения применяются при отображении или обработке набора данных LAS в виде триангуляционной поверхности.

  • При экспорте растра большого размера можно задать для параметра Выходной тип данных целочисленное значение, чтобы сэкономить место на диске, если точность данных позволяет использовать целочисленные z-значения.

  • Настоятельно рекомендуется в определении набора данных LAS входные данные ограничивать изучаемой областью. Одной из причин является предотвращение интерполяции за пределами реального экстента изучаемых данных. Другой причиной является возможность значительного снижения производительности при использовании параметров естественной окрестности, если область данных определена неверно.

    Примечание:

    При использовании BINNING задействуются только ограничения на вырезание, стирание и замену. Линии перегибов и точки якоря не используются. Опция триангуляции поддерживает все типы ограничений, однако её выполнение занимает более длительное время.

Параметры

ПодписьОписаниеТип данных
Входной набор данных LAS

Набор данных LAS, который будет обработан.

LAS Dataset Layer
Выходной растр

Местоположение и имя выходного растра. При сохранении набора растровых данных в базе геоданных или в папке, такой как Esri Grid, расширение файла к имени набора растровых данных добавлять не нужно. Расширение файла, которое можно ввести, чтобы задать формат растра при его сохранении в папке, например, .tif для создания GeoTIFF или .img для создания файла формата ERDAS IMAGINE.

Если растр хранится в базе геоданных или в виде файла .tif, тип и качество сжатия этого растра можно задать с помощью параметров среды геообработки.

Raster Dataset
Поле значений
(Дополнительный)

Данные лидара, используемые для создания выходного растра.

  • ELEVATIONДля создания растра будут использоваться высоты из лидарных файлов. Используется по умолчанию.
  • INTENSITYДля создания растра будет использоваться значения интенсивности из лидарных файлов.
  • RGBЗначения RGB точек лидара будут использованы для создания трехканального изображения.
String
Тип интерполяции
(Дополнительный)

Метод интерполяции, который будет использоваться для определения значений ячеек выходного растра.

Бининг включает: Метод присвоения значений ячейкам для определения каждой выходной ячейки по точкам, попадающим в ячейку, и Метод заполнения пустот для определения значений ячеек, не содержащих точек LAS.

Методы присвоения значений ячейкам

  • AVERAGE— назначение среднего значения всех точек в ячейке. Используется по умолчанию.
  • MINIMUM— назначение минимального значения, найденного в точках ячейки.
  • MAXIMUM – назначение максимального значения, найденного в точках ячейки.
  • IDW— использование интерполяции по методу взвешенных расстояний для определения значения ячейки.
  • NEAREST — использование метода назначения ближайшей окрестности для определения значения ячейки.

Методы заполнения пустот

  • NONE — ячейке присваивается значение NoData.
  • SIMPLE – служит для вычисления средних значений в ячейках данных непосредственно вокруг ячейки NoData во избежание небольших пропусков.
  • LINEAR — триангуляция незанятых областей и использование линейной интерполяции триангулированного значения для определения значения ячейки. Используется по умолчанию.
  • NATURAL_NEIGHBOR — использование интерполяции по методу естественной окрестности для определения значения ячейки.

Методы интерполяции Триангуляция вычисляют значения ячеек с использованием подхода, схожего с построением TIN, предоставляя также возможность ускорить обработку путем прореживания наборов данных LAS методом Размера окна.

Методы триангуляции

  • Линейная – для получения значений ячеек используется линейная интерполяция.
  • Естественная окрестность – для определения значения ячейки используется интерполяция по методу естественной окрестности.

Методы выбора размера окна

  • Максимум – сохраняется точка с самым высоким значением в каждом размере окна. Используется по умолчанию.
  • Минимум – сохраняется точка с самым низким значением в каждом размере окна.
  • Ближайший к среднему – сохраняется точка, находящаяся ближе всего к среднему значению всех точек в размере окна.
Interpolate
Тип выходных данных
(Дополнительный)

Указывает тип числовых значений, хранящихся в выходном растре.

  • С плавающей точкойВыходной растр будет использовать 32-битовое число с плавающей точкой со значениями от -3,402823466e+38 до 3,402823466e+38. Это значение по умолчанию
  • Целое числоВыходной растр будет использовать соответствующую целочисленную битовую глубину. При использовании этой опции z-значения будут округлены до целого числа, которое будет использовано в качестве значения ячейки растра.
String
Тип выборки
(Дополнительный)

Задает, как будет интерпретироваться параметр Значения выборки для определения размера ячейки выходного растра.

  • НаблюденияЗначение выборки будет определять количество столбцов или строк в выходном растре в зависимости от того, что длиннее. Размер ячейки будет получен путем деления самой длинной стороны выходного экстента на входные данные параметра Значение выборки. Если для набора данных используется значение наблюдения 3000, самая длинная сторона которого составляет 23,67 километра, разрешение выходного растра составит 7,89 метра. Этот метод предлагает удобный способ создания выходных данных с предсказуемым размером, которые могут быть сгенерированы быстро.
  • Размер ячейкиРазмер ячейки будет непосредственно определяться параметром Значение выборки. Это значение по умолчанию
String
Значение выборки
(Дополнительный)

Значение, используемое вместе с параметром Значение выборки для определения размера ячейки выходного растра.

Double
Коэффициент Z
(Дополнительный)

Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется для конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр недоступен, если пространственная привязка входной поверхности имеет z-датум с указанными линейными единицами.

Double

arcpy.conversion.LasDatasetToRaster(in_las_dataset, out_raster, {value_field}, {interpolation_type}, {data_type}, {sampling_type}, {sampling_value}, {z_factor})
ИмяОписаниеТип данных
in_las_dataset

Набор данных LAS, который будет обработан.

LAS Dataset Layer
out_raster

Местоположение и имя выходного растра. При сохранении набора растровых данных в базе геоданных или в папке, такой как Esri Grid, расширение файла к имени набора растровых данных добавлять не нужно. Расширение файла, которое можно ввести, чтобы задать формат растра при его сохранении в папке, например, .tif для создания GeoTIFF или .img для создания файла формата ERDAS IMAGINE.

Если растр хранится в базе геоданных или в виде файла .tif, тип и качество сжатия этого растра можно задать с помощью параметров среды геообработки.

Raster Dataset
value_field
(Дополнительный)

Данные лидара, используемые для создания выходного растра.

  • ELEVATIONДля создания растра будут использоваться высоты из лидарных файлов. Используется по умолчанию.
  • INTENSITYДля создания растра будет использоваться значения интенсивности из лидарных файлов.
  • RGBЗначения RGB точек лидара будут использованы для создания трехканального изображения.
String
interpolation_type
"BINNING {cell_assignment_type} {void_fill_method}" or "TRIANGULATION {interpolation_method} {point_thinning_type} {point_selection_method} {resolution}"
(Дополнительный)

Метод интерполяции, который будет использоваться для определения значений ячеек выходного растра.

Бининг включает: Метод присвоения значений ячейкам для определения каждой выходной ячейки по точкам, попадающим в ячейку, и Метод заполнения пустот для определения значений ячеек, не содержащих точек LAS.

Методы присвоения значений ячейкам

  • AVERAGE— назначение среднего значения всех точек в ячейке. Используется по умолчанию.
  • MINIMUM— назначение минимального значения, найденного в точках ячейки.
  • MAXIMUM – назначение максимального значения, найденного в точках ячейки.
  • IDW— использование интерполяции по методу взвешенных расстояний для определения значения ячейки.
  • NEAREST — использование метода назначения ближайшей окрестности для определения значения ячейки.

Методы заполнения пустот

  • NONE — ячейке присваивается значение NoData.
  • SIMPLE – служит для вычисления средних значений в ячейках данных непосредственно вокруг ячейки NoData во избежание небольших пропусков.
  • LINEAR — триангуляция незанятых областей и использование линейной интерполяции триангулированного значения для определения значения ячейки. Используется по умолчанию.
  • NATURAL_NEIGHBOR — использование интерполяции по методу естественной окрестности для определения значения ячейки.

Методы интерполяции Триангуляция вычисляют значения ячеек с использованием подхода, схожего с построением TIN, предоставляя также возможность ускорить обработку путем прореживания наборов данных LAS методом Размера окна.

Методы триангуляции

  • Линейная – для получения значений ячеек используется линейная интерполяция.
  • Естественная окрестность – для определения значения ячейки используется интерполяция по методу естественной окрестности.

Методы выбора размера окна

  • Максимум – сохраняется точка с самым высоким значением в каждом размере окна. Используется по умолчанию.
  • Минимум – сохраняется точка с самым низким значением в каждом размере окна.
  • Ближайший к среднему – сохраняется точка, находящаяся ближе всего к среднему значению всех точек в размере окна.
Interpolate
data_type
(Дополнительный)

Указывает тип числовых значений, хранящихся в выходном растре.

  • FLOATВыходной растр будет использовать 32-битовое число с плавающей точкой со значениями от -3,402823466e+38 до 3,402823466e+38. Это значение по умолчанию
  • INTВыходной растр будет использовать соответствующую целочисленную битовую глубину. При использовании этой опции z-значения будут округлены до целого числа, которое будет использовано в качестве значения ячейки растра.
String
sampling_type
(Дополнительный)

Задает, как будет интерпретироваться параметр Значения выборки для определения размера ячейки выходного растра.

  • OBSERVATIONSЗначение выборки будет определять количество столбцов или строк в выходном растре в зависимости от того, что длиннее. Размер ячейки будет получен путем деления самой длинной стороны выходного экстента на входные данные параметра Значение выборки. Если для набора данных используется значение наблюдения 3000, самая длинная сторона которого составляет 23,67 километра, разрешение выходного растра составит 7,89 метра. Этот метод предлагает удобный способ создания выходных данных с предсказуемым размером, которые могут быть сгенерированы быстро.
  • CELLSIZEРазмер ячейки будет непосредственно определяться параметром Значение выборки. Это значение по умолчанию
String
sampling_value
(Дополнительный)

Значение, используемое вместе с параметром Значение выборки для определения размера ячейки выходного растра.

Double
z_factor
(Дополнительный)

Коэффициент, на который будут умножаться z-значения. Этот способ обычно используется для конвертации линейных z-единиц для соответствия линейным единицам x,y. Значение по умолчанию равно 1, при нем значения высоты не изменяются. Этот параметр недоступен, если пространственная привязка входной поверхности имеет z-датум с указанными линейными единицами.

Double

Пример кода

LasDatasetToRaster, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToRaster('baltimore.lasd', 'baltimore.tif', 'INTENSITY',
                          'TRIANGULATION LINEAR WINDOW_SIZE 10', 'FLOAT',
                          'CELLSIZE', 10, 3.28)
LasDatasetToRaster, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента как автономного скрипта Python.

'''*********************************************************************
Name: Export Elevation Raster from Ground LAS Measurements
Description: This script demonstrates how to export
             ground measurements from LAS files to a raster using a
             LAS dataset. This sample is designed to be used as a script
             tool.
*********************************************************************'''
# Import system modules
import arcpy

try:
    # Set Local Variables
    inLas = arcpy.GetParameterAsText(0)
    recursion = arcpy.GetParameterAsText(1)
    surfCons = arcpy.GetParameterAsText(2)
    classCode = arcpy.GetParameterAsText(3)
    returnValue = arcpy.GetParameterAsText(4)
    spatialRef = arcpy.GetParameterAsText(5)
    lasD = arcpy.GetParameterAsText(6)
    outRaster = arcpy.GetParameterAsText(7)
    cellSize = arcpy.GetParameter(8)
    zFactor = arcpy.GetParameter(9)

    # Execute CreateLasDataset
    arcpy.management.CreateLasDataset(inLas, lasD, recursion, surfCons, sr)
    # Execute MakeLasDatasetLayer
    lasLyr = arcpy.CreateUniqueName('Baltimore')
    arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
    # Execute LasDatasetToRaster
    arcpy.conversion.LasDatasetToRaster(lasLyr, outRaster, 'ELEVATION',
                              'TRIANGULATION LINEAR WINDOW_SIZE 10', 'FLOAT',
                              'CELLSIZE', cellSize, zFactor)
    print(arcpy.GetMessages())

except arcpy.ExecuteError:
    print(arcpy.GetMessages())

except Exception as err:
    print(err.args[0])

finally:
    arcpy.management.Delete(lasLyr)
