Экспозиция поверхности (3D Analyst)—ArcGIS AllSource

Краткая информация

Создает полигональные объекты, представляющие измерения экспозиции, полученные из поверхности TIN, terrain или набора данных LAS.

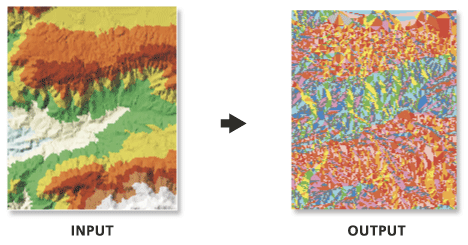

Иллюстрация

Использование

Экспозиция представляет собой горизонтальную ориентацию поверхности и определяется в единицах градусов. Каждой грани поверхности присваивается значение, в котором закодировано направление наклона поверхности по сторонам света; соприкасающиеся области с одинаковым кодовым значением объединяются в один объект. По умолчанию определена следующая схема классификации:


Код	Направление уклона	Диапазон угла экспозиции
-1	Плоский	Нет уклона
1	Север	0° – 22.5°
2	Северо-восток	22.5° – 67.5°
3	Восток	67.5° – 112.5°
4	Юго-восток	112.5° – 157.5°
5	Юг	157.5° – 202.5°
6	Юго-запад	202.5° – 247.5°
7	Запад	247.5° – 292.5°
8	Северо-запад	292.5° – 337.5°
9	Север	337.5° – 360°

Возможно применение пользовательской классификации, определенной при помощи Таблицы разбиения на классы. Таблица должна иметь два столбца, первый из которых указывает границу класса экспозиции в градусах, а второй – соответствующее значение кода. Рассмотрите следующий пример:
Граница Код экспозиции
90.0
1
180.0
2
270.0
3
360.0
4
Таблица может быть в любом поддерживаемом формате (.dbf, .txt или быть таблицей базы геоданных). Имена полей не имеют принципиального значения, поскольку первое из них используется для разбиения на классы, а второе – для кодов экспозиции.

Граница	Код экспозиции
90.0	1
180.0	2
270.0	3
360.0	4

Параметры

Подпись	Описание	Тип данных
Входная поверхность	Поверхность TIN, terrain или набора данных LAS, которая будет обрабатываться.	LAS Dataset Layer; Terrain Layer; TIN Layer
Выходной класс объектов	Класс объектов, который будет создан.	Feature Class
Таблица разбиения на классы (Дополнительный)	Таблица, содержащая границы классов, которые будут использоваться для определения диапазонов экспозиции в выходном классе пространственных объектов.	Table
Поле экспозиции (Дополнительный)	Поле, содержащее значения кодов экспозиции.	String
Разрешение уровня пирамидных слоев (Дополнительный)	Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.	Double

arcpy.ddd.SurfaceAspect(in_surface, out_feature_class, {class_breaks_table}, {aspect_field}, {pyramid_level_resolution})

Имя	Описание	Тип данных
in_surface	Поверхность TIN, terrain или набора данных LAS, которая будет обрабатываться.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Класс объектов, который будет создан.	Feature Class
class_breaks_table (Дополнительный)	Таблица, содержащая границы классов, которые будут использоваться для определения диапазонов экспозиции в выходном классе пространственных объектов.	Table
aspect_field (Дополнительный)	Поле, содержащее значения кодов экспозиции.	String
pyramid_level_resolution (Дополнительный)	Z-допуск или разрешение размера окна для уровня пирамидных слоев Terrain, которое будет использоваться. Значением по умолчанию является 0, полное разрешение.	Double

Пример кода

SurfaceAspect – пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceAspect("sample.gdb/featuredataset/terrain", "terrain_aspect.shp")

SurfaceAspect, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента как автономного скрипта Python.

'''****************************************************************************
Name: SurfaceAspect Example
Description: This script demonstrates how to use the
             SurfaceAspect and SurfaceSlope tools to generate a polygon
             that contains the intersection of both
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# List all TINs in workspace
listTINs = arcpy.ListDatasets("","TIN")

# Determine whether the list contains any TINs
if len(listTINs) > 0:
    for dataset in listTINs:
        print(dataset)
        # Set Local Variables
        aspect = arcpy.CreateUniqueName("Aspect.shp")
        slope = arcpy.CreateUniqueName("Slope.shp")
        outFC = dataset + "_Aspect_Slope.shp"
        #Execute SurfaceAspect
        arcpy.ddd.SurfaceAspect(dataset, aspect)
        #Execute SurfaceSlope
        arcpy.ddd.SurfaceSlope(dataset, slope)
        #Execute SurfaceSlope
        print("Starting Intersect")
        arcpy.analysis.Intersect(aspect + " #;" + slope + " #", outFC, "ALL")
        print("Completed intersect for " + dataset)
else:
    print("There are no TINs in the " + env.workspace + " directory.")
