Просмотр подробной информации об элементах и отношениях

Вы можете просматривать подробную информацию об элементах и отношениях в графе знаний при помощи панели подробной информации вида исследования.

Просмотр подробной информации элемента

Когда вы выбираете экземпляр элемента в списке содержания исследования, на панели подробной информации появляется подробная информация на различных вкладках, где перечислены все свойства элемента, отношения, в которых он участвует, документы, описывающие его, и записи о происхождении, документирующие, откуда взялась информация об этом элементе. Настраиваемая вкладка Обзор содержит сводку важной информации об организации. В совокупности информация на панели подробной информации может помочь вам понять контекст выбранного элемента.

Если выбрано много элементов, на вкладке Обзор не выводится сводная информация по всем выбранным элементам. Однако на других вкладках отображаются значения, общие для всех выбранных элементов. Например, на вкладке Свойства, если все выбранные элементы Vehicle имеют одинаковое значение для свойства "год", отображается этот год. Если хотя бы один выбранный элемент имеет другое значение для этого свойства, появится подобный текст – (Different Values).

  1. Щелкните тип элемента на панели Содержание и выберите элемент в списке содержания, чтобы просмотреть информацию о нем на панели подробной информации.

    Отображаемое выражение и тип элемента показаны вверху панели подробной информации. Например, если тип элемента представляет человека, отображаемое выражение может показывать имя человека. В разделе "отобразить выражение" на панели подробной информации выбрана вкладка Обзор. По умолчанию там перечислены все свойства выбранного элемента, но ее можно настроить для каждого типа элемента, чтобы отобразить соответствующую сводную информацию.

  2. Измените размер панели подробной информации вида исследования, чтобы видеть и панель, и список содержания, перетащив разделитель между ними.

    Вы также можете использовать кнопки на разделителе, чтобы использовать все пространство в виде исследования для панели подробной информации или списка содержания.

    Измените размер панели подробной информации, перетащив разделитель или используя доступные кнопки

  3. Щелкните вкладку Свойства на панели подробной информации.

    На вкладке Свойства перечислены все свойства выбранного элемента. Например, элемент типа Person может иметь свойства, такие как имя, фамилия, день рождения, рост и номер телефона. Имена свойств появляются в столбце Names, тип данных свойств – в столбце Type, а значения свойств – в столбце Values. Если рост человека неизвестен, и потому значение не будет задано для свойства, текст <Null> появится в столбце Values.

    Просмотрите свойства элемента на панели подробной информации в исследовании.

  4. Щелкните вкладку Отношения на панели подробной информации.

    Перечислены все отношения, заданные между выбранным элементом и другими элементами в графе знаний. Каждый тип отношений появится в столбце Relationship. Направление отношения появится в столбце Direction. Элемент, с которым связан выбранный элемент, показан в столбце Entity.

    Например, если выбранный элемент имеет тип Person (физическое лицо), у него может быть отношение, например, HasVehicle. Направление будет прямое Вперед от человека к машине, и в столбце Entity появится выражение, идентифицирующее элемент автомобиля.

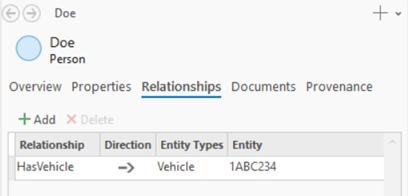

    Просмотрите свойства отношений элемента на панели подробной информации в исследовании.

    Аналогично, если выбранный элемент имеет тип Vehicle (транспортное средство), у него может быть несколько отношений HasVehicle, перечисленных в различных строках, где каждая строка определяется совладельца машины. Направление будет обратным Назад от человека к машине, а выражение, идентифицирующее каждый элемент Person, появится в столбце Entity для соответствующей строки.

  5. Для получения дополнительной информации об отношении или связанном элементе, задержите курсор над отношением в столбце Relationship или элементом в столбце Entity.

    Появится кнопка Открыть Открыть.

    Задержите курсор над отношением или связанным элементом, чтобы увидеть кнопку Открыть.

  6. Нажмите на кнопку Открыть Открыть для отношения или связанного элемента.

    Информация об отношении или связанном элементе появится на панели подробной информации. Строка местоположения обновится вверху панели, чтобы показать, как вы попали к нему. Например, если вы начали с элемента Person и открыли связанный элемент Vehicle, чтобы получить дополнительную информацию о машине, строка местоположения показывает имя исходного элемента, пройденное отношение и имя связанного элемента.

    Строка местоположения указывает, как вы прибыли к текущему элементу или отношению.

  7. Щелкните запись в строке местоположения вверху панели подробной информации, чтобы увидеть информацию о пройденном отношении или связанном элементе.

    В приведенном выше примере вы должны щелкнуть отношение HasVehicle, чтобы просмотреть сведения об этом отношении.

    Свойства элемента или отношения отобразится на панели подробной информации. Строка местоположения обновится, чтобы показать, где вы находитесь в данный момент относительно выбранного элемента в списке содержания исследования.

    Строка местоположения показывает текущий элемент или отношение и другие ранее изученные.

  8. Нажмите кнопку Назад Назад, чтобы вернуться к описанию элемента, выбранного в списке содержания.

    Станет активной кнопка Вперед Вперед, позволяя вам повторить ваши шаги.

  9. Щелкните вкладку Документы на панели подробной информации.

    Перечислены все документы, связанные с выбранным в данный момент объектом. В столбце Name появляется имя файла каждого документа, а в столбце Type - тип документа.

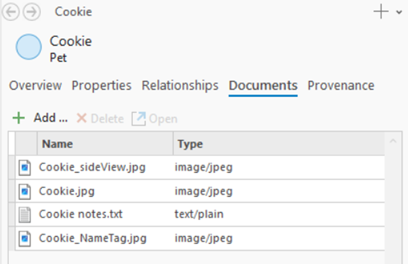

    Документы, связанные с текущим объектом, перечислены на вкладке Документы.

  10. Щелкните строку одного из документов в списке, чтобы выбрать его.
  11. Щелкните кнопку Открыть Открыть в верхней части списка, чтобы открыть документ и просмотреть его содержимое.

    Документ открывается в подходящем приложении, определенном операционной системой Windows.

    Документ, связанный с объектом, открывается с помощью подходящего приложения.

  12. На панели подробной информации исследования щелкните вкладку Происхождение.

    Перечислены все записи о происхождении, связанные с выбранным в данный момент объектом. Вы можете просмотреть свойства каждой записи о происхождении в этом списке.

    Записи о происхождении, связанные с текущим объектом, перечислены на вкладке Происхождение.

  13. Щелкните правой кнопкой мыши запись о происхождении и щелкните Открыть источник происхождения Открыть источник происхождения.

    Веб-сайт или файл, являющийся источником информации, хранящейся в одном из свойств элемента, открывается в подходящем приложении.

    Источник, указанный в записи о происхождении, открывается с помощью соответствующего приложения.

Подсказка:

Если построение списка всех свойств объекта, отношений, документов или записей о происхождении длится слишком долго, можно остановить построение списка, щелкнув индикатор занятости внизу панели подробной информации. Когда ArcGIS AllSource закончит построение таблицы, индикатор занятости остановится, и вы увидите кнопку Обновить вид Обновить вид.

Просмотр подробной информации для отношения

Если выбрать экземпляр отношения в списке содержания исследования, на панели подробной информации будут перечислены все свойства отношения и элементы, с которыми они связаны. Когда выбрано несколько отношений, если все выбранные отношений имеют одинаковое значение, значения отображаются в каждой позиции. Если какое-либо выбранное отношение имеет другое значение, появится подобный текст – (Different Values).

При просмотре информации об отношении можно дальше изучить элементы, с которыми оно связано, для лучшего понимания контекста.

  1. Щелкните тип отношения на панели Содержание и выберите отношение в списке содержания, чтобы просмотреть информацию о нем на панели подробной информации.

    Отображаемое выражение и тип отношения показаны вверху панели. В разделе "отобразить выражение" на панели подробной информации выбрана вкладка Обзор. По умолчанию там перечислены все свойства выбранного отношения, но ее можно настроить для каждого типа отношения.

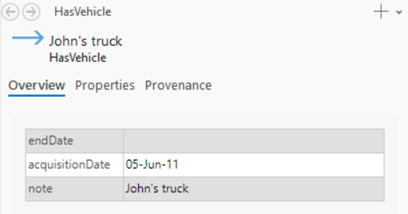

    Просмотрите обзор отношения на панели подробной информации в исследовании.

  2. Щелкните вкладку Свойства на панели подробной информации.

    Определение этого отношения появится в таблице вверху. Элемент, из которого отношение исходит, указан в столбце Origin, а элемент, являющийся целевым в отношении, указан в столбце Destination. Например, отношение типа HasVehicle должно быть задано с источником – элементом Person и назначением – элементом Vehicle.

    Свойства этого отношения перечислены в таблице внизу. Например, отношение HasVehicle может иметь такие свойства, как дата приобретения, дата окончания и примечания. Имена свойств появятся в столбце Names. Тип данных значения появится в столбце Type. Значения свойств появятся в столбце Values. Если значение свойства неизвестно, и потому значение не задано, <Null> появится в столбце Values.

    Просмотрите свойства отношения на панели подробной информации в исследовании.

  3. Для получения дополнительной информации об элементах, связанных отношением, задержите курсор над элементом в столбце Origin или Destination.

    Появится кнопка Открыть Открыть.

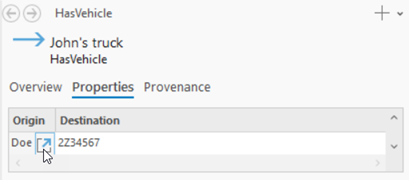

    Задержите курсор над элементом, чтобы увидеть кнопку Открыть.

  4. Нажмите на кнопку Открыть Открыть для связанного элемента.

    Информация о связанном элементе появится на панели подробной информации. Строка местоположения вверху панели указывает, как вы попали в текущий элемент от элемента, выбранного в списке содержания исследования. Например, если вы начинаете с отношения HasVehicle и открываете связанный элемент Person, чтобы получить дополнительные сведения о владельце автомобиля, в строке местоположения будет показан тип исходного отношения и отображаемое имя связанного элемента.

    Строка местоположения указывает, как вы прибыли к текущему элементу.

  5. Нажмите кнопку Назад Назад, чтобы вернуться к описанию исходного отношения, выбранного в списке содержания.

    Станет активной кнопка Вперед Вперед, позволяя вам повторить ваши шаги.

  6. На панели подробной информации исследования щелкните вкладку Происхождение.

    Перечислены все записи о происхождении, связанные с выбранным в данный момент отношением. Вы можете просмотреть свойства каждой записи о происхождении в этом списке.

    Записи о происхождении, связанные с текущим отношением, перечислены на вкладке Происхождение.

  7. Щелкните правой кнопкой мыши запись о происхождении и щелкните Открыть источник происхождения Открыть источник происхождения.

    Веб-сайт или файл, являющийся источником информации, хранящейся в одном из свойств отношения, открывается в подходящем приложении.

Подсказка:

После открытия связанного элемента на панели подробной информации можно продолжить изучение других отношений и связанных элементов. Строка местоположения будет продолжать обновляться. Строку местоположения можно использовать для возврата назад, изменения направления и возвращения к исходному выбранному элементу или возврата к связанному элементу, который вы исследовали ранее.

Добавление пользовательских столбцов отображения к исследованию

Когда в исследовании выбрано несколько элементов и отношений одного типа, на панели подробной информации показываются все значения свойств, которые они совместно используют. Однако панель подробной информации показывает только свойства, являющиеся общими для всех выбранных элементов и отношений в исследовании. Если выбраны элементы и отношения разных типов, ObjectID и GlobalID могут оказаться единственными свойствами, общими для типов.

Панель подробной информации показывает свойства, общие для всех выбранных элементов.

Может быть более продуктивным сравнивать значения свойств непосредственно в списке содержания исследования для многих объектов и отношений одновременно. Столбцы отображения позволяют просматривать и сопоставлять значения свойств для всех элементов в списке содержания. У различных типов могут быть разные имена для одинаковых свойств, вы можете показать эти значения в одинаковом столбце.

Для добавления столбца отображения выполните следующие шаги:

  1. На вкладке Исследование на ленте в группе Столбцы отображения щёлкните Столбцы отображения Столбцы отображения.

    Появится панель Столбцы отображения.

  2. Нажмите кнопку Добавить столбцы отображения Новый.

    В список Столбцы отображения добавится строка, а имя по умолчанию для нового столбца сразу станет доступным для редактирования.

  3. Введите имя для столбца отображения и нажмите клавишу Enter.

    Например, введите Name.

    Предоставьте имя для нового столбца отображения.

  4. Под заголовком Свойства модели данных щелкните раскрывающийся список для типов элементов и отношений, чтобы просмотреть их свойства.
  5. Если здесь много типов и каждый имеет много свойств, можно отфильтровать список элементов и отношений, чтобы найти искомое свойство. Под заголовком Свойства модели данных щелкните текстовое поле Поиск и начните вводить имя свойства, которое хотите найти.

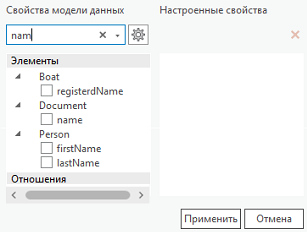

    Свойство можно найти по имени.

  6. Для каждого типа элемента и типа отношения отметьте свойство, чьи значения появятся в столбце отображения для всех типов, к которым столбец будет применен.

    Например, если граф знаний содержит типы элементов для Boats (лодок), Automobiles (автомобилей) и Motorcycles (мотоциклов) и все имеют свойство Model, отметьте свойство для всех типов элементов, чтобы показать значение Model в таком же столбце отображения. Выбранные свойства могут иметь разные имена.

    Свойства, участвующие в столбце отображения, могут иметь разные имена.

  7. Щелкните Применить.

Новый столбец отображения появится в списке содержания. Элементы для соответствующих типов будут показывать выбранные значения свойства в столбце отображения. Например, если элементы лодка и автомобиль появятся в списке содержания, столбец отображения Model покажет значения для каждой лодки или автомобиля с этим свойством.

Столбец отображения показывает значения для разных свойств для каждого типа.

Настройка вкладки Обзор

Если выбрать экземпляр элемента или отношения в списке содержания исследования, на панели подробной информации будет полный доступ ко всей известной информации об элементе, которая записана в графе знаний. Это может быть меньший набор информации об элементах, которые являются второстепенными по отношению к истории, рассказанной в исследовании, и больший объем информации о ее центральных персонажах. На вкладке Обзор может содержаться краткая сводка важной информации о выбранном элементе или отношении.

Вкладка Обзор по сути ничем не отличается от всплывающего окна карты, встроенного в исследование. По умолчанию там перечислены все свойства выбранного элемента графа, но ее можно настроить для каждого типа элемента или отношения, аналогично всплывающему окну. Выбор осуществляется кнопками, расположенными в верхней части панели.

Вы можете добавлять и настраивать элементы для отображения содержимого в виде стандартного текста, гиперссылки или в формате кода HTML с добавлением изображений. Вы также можете определить выражения ArcGIS Arcade для создания отображаемого содержимого, в том числе использовать Arcade для запроса графа знаний и отображения информации, связанной с выбранным элементом или отношением.

  1. Щелкните правой кнопкой мыши тип элемента или тип отношения на панели Содержание исследования и щелкните Настроить обзор Настройки компоновки.

    Появится панель Настроить обзор.

  2. Добавляйте и упорядочивайте элементы на вкладке Обзор, чтобы изменить отображаемую информацию и способ ее представления.
    • Щелкните тип элемента в верхней части панели, чтобы добавить его в конец всплывающего списка определений.
    • Щелкните тип элемента и перетащите его в определенное вертикальное положение.
    • Щелкните кнопку Удалить элемент всплывающего окна Удалить элемент всплывающего окна, чтобы удалить элемент.
  3. Отредактируйте свойства элемента.
    • Дважды щелкните на элементе.
    • Щелкните кнопку Редактировать элемент всплывающего окна Редактировать элемент всплывающего окна.

    Настройте информацию, представленную на вкладке Обзор, таким же образом, как вы настраиваете всплывающее окно для карты.

  4. Когда вы закончите редактировать свойства элемента, нажмите кнопку Назад Назад.

    Внесенные вами изменения для этого элемента будут зафиксированы, и вы вернетесь на главную страницу на панели Настроить обзор.

  5. Чтобы увидеть свои изменения на вкладке Обзор, нажмите кнопку Обновить вид Обновить вид в нижней части панели подробной информации исследования.
