Если вы хотите узнать больше об элементе, например, розничном магазине, вы можете добавить в диаграмму связей из связанного с ней графа знаний связанные с магазином элементы, включая сотрудников, склады, поставщиков и транспортные средства. Вы можете использовать кнопку Развернуть или Развернуть отфильтрованное для добавления связанных элементов в диаграмму связей.
Эти два метода работают с элементами, выбранными в данный момент в диаграмме связей. Они расширяют содержимое диаграмм связей, выполняя запросы в графе знаний, чтобы получить отношения, связывающие с выбранными элементами. Полученные отношения и связанные с ними элементы, которые являются смежными с выбранными элементами, добавляются в диаграмму связей, когда они еще не представлены. То есть, выбранные элементы расширяются на одну степень.
Когда вы используете метод Развернуть, все отношения запрашиваются и добавляются в диаграмму связей с соответствующими элементами. При использовании метода Развернуть отфильтрованное, вы можете выбрать тип отношений, которые хотите добавить элементы. Эти опции описываются более детально в следующих разделах.
При включении для диаграммы связей Режима группировки выполняется процесс поиска и группировки любых новых наборов отношений, которые могут существовать в диаграмме связей с добавленными в нее ресурсами. Какой бы метод вы ни выбрали, компоновка, используемая в данное время для визуализации ресурсов этой диаграммы связей, автоматически применяется ко всей диаграмме связей.
Разверните элемент, используя все отношения
Когда вы используете метод Развернуть для добавления содержимого в диаграмму связей, операция выполняется для всех выбранных элементов. Определяются все отношения всех типов для всех выбранных элементов. Отношения и связанные элементы добавляются в диаграмму связей независимо от того, занимают ли выбранные элементы источник или место назначения отношения. Например, если магазин выбран в диаграмме связей, добавляются все отношения, существующие между этим магазином и сотрудниками, складами, поставщиками и транспортными средствами.

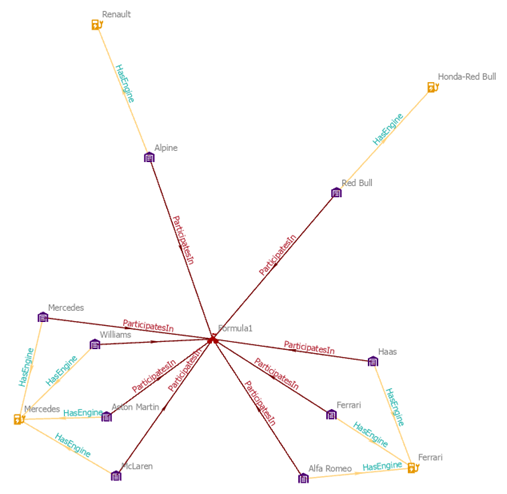

- Выберите сущности и отношения, которые вы хотите развернуть в диаграмме связей.

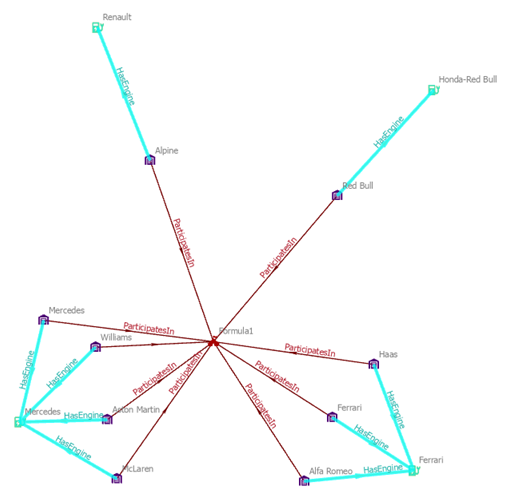

Элементы графа будут выбраны на диаграмме связей.
- На вкладке Диаграмма связей на ленте в группе Область щелкните меню Развернуть и выберите Развернуть

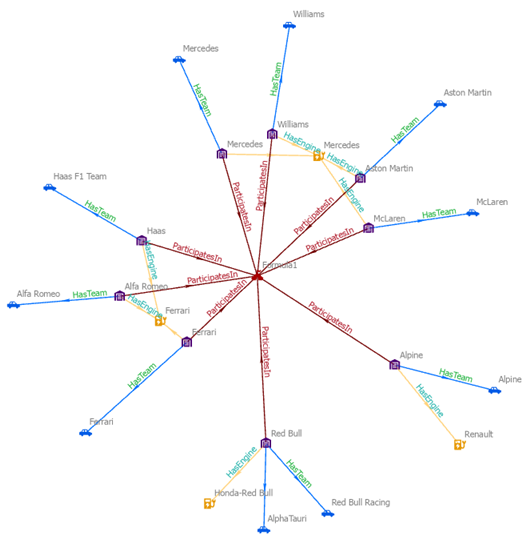

.Выборка первоначально отмеченных элементов графа будет отменена. Отношения и связанные элементы, определенные операцией разворачивания, добавляются в диаграмму связей и становятся выбранными. Вы снова можете нажать Развернуть, если хотите развернуть один или несколько уровней для новых добавленных элементов.
Если между добавленными элементами есть отношения, они автоматически не добавляются. Все отсутствующие отношения можно добавить в диаграмму связей с помощью операции Соединить.
- Если необходимо, очистите выборку и приблизьтесь, чтобы изучить добавленные отношения.
Подсказка:
Вы можете изменить, какие элементы и отношения выбираются при развертывании диаграммы связей, изменив типы элементов и типы отношений, доступные для выбора в диаграмме связей. Щелкните вкладку По выборке
в панели Содержание. По умолчанию выбраны все типы элементов и отношений. Снимите отметки с тех типов элементов и отношений, которые вы не хотите выбирать, когда операция развертывания выполняется в диаграмме связей.
Разверните элемент, используя определенные отношения
Метод Развернуть отфильтрованное работает так же, как метод Развернуть, за исключением того, что он позволяет выборочно разворачивать типы отношений. Когда вы выбираете этот метод, появляется окно Развернуть отфильтрованное, где перечислены все типы отношений, которые могут быть добавлены для выбранных элементов. Вы можете выбрать конкретные отношения, которые хотите добавить в диаграмму связей. Например, если в диаграмме связей выбран магазин, вы можете выбрать для проверки только отношения HasSupplier и добавить элементы поставщиков в диаграмму связей.
- Выберите сущности и отношения, которые вы хотите развернуть в диаграмме связей.
Элементы графа будут выбраны на диаграмме связей.
- На вкладке Диаграмма связей в ленте в группе Область щелкните меню Развернуть и выберите Развернуть отфильтрованное
.Появится окно Развернуть отфильтрованное.
Все типы отношений, которые можно добавить в диаграмму связей для выбранных элементов, представлены в таблице. В окне для каждого типа отношений показано сколько экземпляров этого отношения, которые можно добавить в диаграмму связей, существует для выбранных элементов. Оно также показывает, сколько связанных элементов будет добавлено в диаграмму связей при добавлении этих отношений.
- Выберите отношения, которые будут использоваться при развертывании выбранных элементов, с помощью одного из следующих методов:
- Чтобы развернуть один тип отношений, щелкните тип отношений в таблице, чтобы выбрать его.
- Чтобы развернуть несколько типов отношений, щелкните тип отношения, задержите клавишу Ctrl и щелкните другой тип отношений.
- Чтобы развернуть все типы отношений, щелкните кнопку Выбрать все
в нижней части окне.
Если вы нажмете кнопку Очистить выборку
в нижней части окна, вы сможете выбрать другие сущности на диаграмме связей и изучить их доступные взаимосвязи, не открывая повторно окно Развернуть отфильтрованное. Список отношений автоматически обновится, чтобы отразить изменение выборки.
- Нажмите кнопку Развернуть отфильтрованное в нижней части окна.

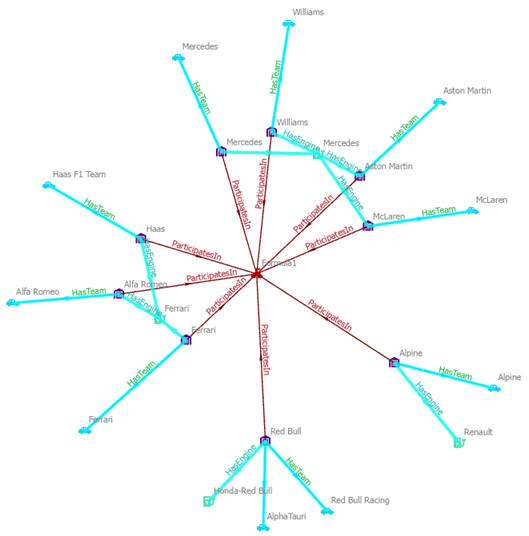

Выборка первоначально отмеченных элементов графа будет отменена. Отношения и связанные элементы, определенные отфильтрованной операцией разворачивания, добавляются в диаграмму связей и становятся выбранными.
Если между добавленными элементами есть отношения, они автоматически не добавляются. Все отсутствующие отношения можно добавить в диаграмму связей с помощью операции Соединить.
- Если необходимо, очистите выборку и приблизьтесь, чтобы изучить добавленные отношения.
Окно Развернуть отфильтрованное останется открытым. Если объекты и отношения остаются выбранными на диаграмме связей, типы отношений, отображаемые в окне, обновятся, отразив типы отношений, в которых участвуют выбранные в данный момент сущности.
Подсказка:
Если вы хотите добавить все связанные элементы для всех перечисленных отношений в диаграмму связей, нажмите кнопку Развернуть в нижней части окна Развернуть отфильтрованное.
