Редактирование графа знаний в диаграмме связей

Граф знаний можно редактировать в диаграмме связей. Вы можете создавать элементы и отношения, удалять элементы и отношения, а также редактировать свойства существующих элементов и отношений.

Примечание:

Редактирование данных и модели данных графа знаний не поддерживается в ArcGIS AllSource, если граф знаний использует хранилище данных NoSQL с данными, управляемыми пользователем.

Создание элементов

Чтобы создать элемент, сначала надо открыть панель Создать элементы. Щелкните шаблон пространственного объекта для слоя диаграммы связей, связанного с соответствующим типом элемента. Щелкните стрелку вперед Вперед рядом с палитрой инструментов, чтобы определить свойства элементов перед созданием нового элемента. Наконец, создайте объект, который определяет новый элемент.

  1. На вкладке Редактировать в группе Элементы и затем Создать Создать объекты.

    Появится панель Создать элементы.

  2. Щелкните на шаблоне объекта и выберите Активный шаблон Вперед.

    Откроется Активный шаблон в панели Создать элементы.

  3. Введите значения свойств, которые хотите применить к новому элементу.
  4. Щелкните диаграмму связей, чтобы создать элемент.
  5. Когда вы закончите определять элементы, сохраните изменения. На вкладке Редактирование в группе Управление изменениями щелкните Сохранить Сохранить изменения.

    Откроется диалоговое окно Сохранить изменения.

  6. Щелкните Да, чтобы сохранить изменения в графе знаний.

    Чтобы узнать больше, см. Сохранение или отмена изменений.

Подсказка:

Чтобы изменить значения свойств элемента после его создания, на вкладке Редактировать щелкните Атрибуты Атрибуты и выберите этот элемент в диаграмме связей.

Создание отношения

Создавать отношения на диаграмме связей можно тем же методом, который используется для создания элементов между существующими элементами, присутствующими на диаграмме связей. В качестве альтернативы можно открыть с клавиатуры инструмент редактирования Создать отношение и использовать его для создания типов элементов и типов отношений, а также для определения новых свойств при создании отношений между элементами.

Использование панели Создать элементы

Чтобы создать отношение, следуя тем же рабочим процессам, что и при редактировании пространственных данных, сначала убедитесь, что на диаграмме связей присутствуют соответствующие элементы. На панели Создать элементы используйте шаблон объекта отношений для слоя диаграммы связей, связанной с соответствующим типом отношений. Щелкните стрелку вперед Вперед рядом с палитрой инструментов, чтобы определить значения свойств перед созданием нового отношения. Наконец, создайте объект, который соединит один элемент с другим, определяющим новое отношение.

  1. На вкладке Редактировать в группе Элементы и затем Создать Создать объекты.

    Появится панель Создать элементы.

  2. Щелкните на шаблоне объекта отношений и выберите Активный шаблон Вперед.

    Откроется Активный шаблон в панели Создать элементы.

  3. Введите значения свойств, которые хотите применить к новому отношению.
  4. В диаграмме связей щелкните элемент, чтобы задать его в качестве источника отношения.
  5. Щелкните элемент, чтобы задать его в качестве назначения отношения.

    Перед тем как вы щелкните на элементе назначения, появляется всплывающее окно, указывающее, какой тип отношения будет создан между исходным элементом и элементом под указателем. Во всплывающем окне идентифицируются два элемента и их типы элементов. Если вы хотите создать именно это отношение, щелкните элемент назначения.

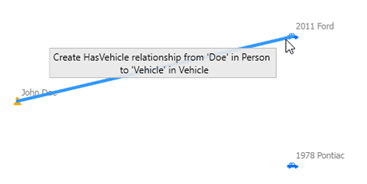

    Во всплывающем окне указывается, какое отношение будет создано.

    Отношение будет создано и появится в диаграмме связей в виде линии со стрелкой, направленной от исходного элемента к целевому элементу.

  6. Когда вы закончите задавать отношения, сохраните свои изменения. На вкладке Редактирование в группе Управление изменениями щелкните Сохранить Сохранить изменения.

    Откроется диалоговое окно Сохранить изменения.

  7. Щелкните Да, чтобы сохранить изменения в графе знаний.

    Чтобы узнать больше, см. Сохранение или отмена изменений.

Подсказка:

Для редактирования любых значений свойств отношения после его создания на вкладке Редактировать щелкните Атрибуты Атрибуты и выберите это отношение в диаграмме связей.

Использование инструмента редактирования Создать отношение

Для создания отношения и одновременного редактирования модели данных графа знаний откройте с помощью клавиатуры радиальное меню и выберите инструмент редактирования Создать отношение. Выберите существующий тип отношения или определите новый тип отношения, если необходимо. В качестве элемента назначения для отношения может выступать элемент на диаграмме связей, существующий элемент, которого нет на диаграмме связей, или новый элемент, если он необходим. Перед созданием отношения можно определить свойства нового отношения и новых элементов.

  1. На вкладке Диаграмма связей ленты в группе Выборка щелкните кнопку Выбрать.

    По умолчанию инструмент Выбрать прямоугольником используется в режиме выборки Выбрать и переместить Выбрать и переместить.

  2. При необходимости щелкните ниспадающий список Выбрать и отметьте соответствующий режим выборки или щелкните инструмент выборки, который вы хотите использовать.

    Например, щелкните ниспадающий список Выбрать и поставьте отметку Выбрать, чтобы выбрать элементы графа, не перемещая их. Снова щелкните ниспадающий список Выбрать и нажмите на инструмент Выбрать лассо Выбрать лассо, чтобы нарисовать область произвольной формы и выбрать соответствующие элементы графа.

  3. Используйте инструмент выборки, чтобы выбрать элемент источника для отношения на диаграмме связей, нарисовав рамку, форма которой соответствует выбранному инструменту.
  4. Выберите инструмент Создать отношение.
    • Нажмите R. Откроется радиальное меню, в котором будут показаны операции, поддерживаемые для выбранных элементов графа. Нажмите 1, чтобы выбрать инструмент Создать отношение Создать новое отношение.

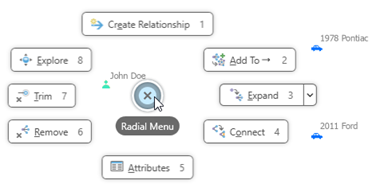

      Радиальное меню для выбранных элементов и отношений на диаграмме связей

    • На вкладке Редактирование на ленте в группе Граф знаний нажмите Создать отношение Создать новое отношение.

    Вокруг выбранного элемента, который будет являться начальной точкой отношения, появится оранжевый кружок, также появится оранжевая линия, позволяющая нарисовать отношение.

  5. Щелкните элемент назначения на диаграмме связей.
    • Наведите курсор на элемент назначения на диаграмме связей. Когда появится оранжевый кружок, щелкните по элементу.
    • Щелкните в пустом месте на диаграмме связей, чтобы определить элемент, который не представлен в качестве элемента назначения.

    Откроется диалоговое окно Создать отношение.

    Откроется диалоговое окно Создать отношение.

  6. Щелкните ниспадающий список Тип отношения выборки и выберите тип отношения, существующего между двумя элементами. В качестве альтернативы введите имя нового типа отношения, которое необходимо создать.
  7. Либо нажмите кнопку Поменять местами элементы Источник/Назначение Поменять местами элементы Источник/Назначение, чтобы изменить направление отношения на обратное.
  8. Если вы щелкнули в пустом месте на диаграмме связей, идентифицируйте элемент назначения, участвующий в отношении.
    1. Под заголовком Элемент назначения щелкните ниспадающий список Тип элемента и щелкните тип элемента, который участвует в отношении. В качестве альтернативы введите имя нового типа элемента, который необходимо создать.
    2. Щелкните в текстовом окне Отображаемое имя.
    3. Введите ключевое слово для поиска существующего элемента и щелкните соответствующий элемент в списке результатов поиска. Либо оставьте текстовое окно Отображаемое имя пустым, чтобы создать элемент.
  9. Также можно определить свойства нового отношения и нового элемента, если это необходимо.
    1. Щелкните переключатель Показать панель свойств.

      Сбоку от диалогового окна появится панель. Вверху можно увидеть список типов отношений и выбрать.

    2. Определите свойства нового отношения. Для существующего типа отношения выберите свойство, щелкните столбец Value и введите подходящее значение. Для нового типа отношения определите новое свойство, щелкните столбец Value и введите подходящее значение.
    3. Чтобы определить свойства для нового элемента назначения, щелкните тип элемента в верхней части панели. Определите свойства для элемента таким же образом, как вы определяете свойства для отношения.

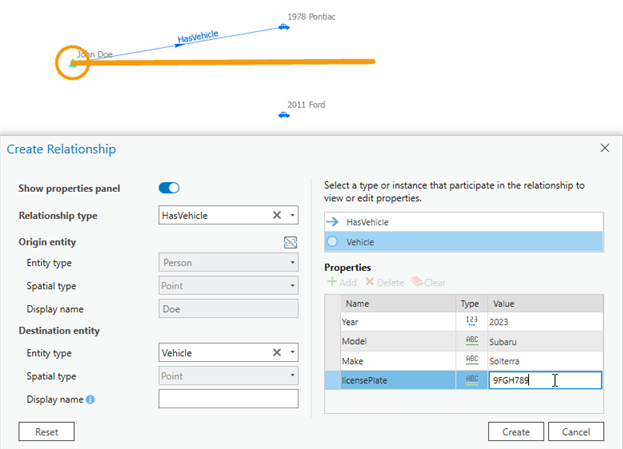

    Определите свойства на панели свойств диалогового окна Создать отношение.

  10. Нажмите Создать.

    Если элемент назначения не присутствовал на диаграмме связей, то он добавляется. Новое отношение создано и выделено на диаграмме связей.

  11. На вкладке Редактирование в группе Управление изменениями щелкните Сохранить Сохранить изменения.

    Откроется диалоговое окно Сохранить изменения.

  12. Щелкните Да, чтобы сохранить изменения в графе знаний.

    Чтобы узнать больше, см. Сохранение или отмена изменений.

Редактирование элементов и отношений

Вы можете редактировать значения свойств существующих элементов и отношений, выбирая их в диаграмме связей. Откройте панель Атрибуты Атрибуты и измените свойства сразу для одного или нескольких выбранных элементов или отношений.

  1. На вкладке Редактирование в группе Выборка щелкните Атрибуты Атрибуты.
  2. Выберите элементы или отношения, которые хотите изменить.

    Все выбранные элементы каждого слоя диаграммы связей отображаются в верхней части панели Атрибуты.

  3. Разверните слой в панели Атрибуты, чтобы увидеть, какие элементы или отношения были выбраны. В этом списке выберите один или несколько элементов или отношений, значения свойств которых надо изменить.
    • Чтобы обновить значения для всех выделенных объектов, щелкните имя этого слоя на панели.
    • Чтобы выбрать несколько элементов и редактировать одно и то же поле и одно и то же значение, используйте следующие сочетания клавиш:
      • Чтобы выбрать несколько элементов, нажмите клавишу Ctrl, щелкнув эти элементы или отношения в списке.
      • Чтобы выбрать соседние элементы в списке, нажмите клавишу Shift, щелкнув первый и последний элементы или отношения.
  4. Поставьте или снимите отметку для Автоприменения.
    • Включите Автоприменение, чтобы ваши правки принимались автоматически, когда нажимается Enter.
    • Отключите Автоприменение, чтобы ваши правки принимались автоматически, когда нажимается Применить. Отредактированные поля выделяются зеленой вертикальной полосой, пока вы не примените изменения.
  5. Щелкните вкладку Атрибуты, чтобы отредактировать значения свойств.
  6. Щелкните ячейку, которую хотите исправить, измените значение и нажмите Enter.
    • Чтобы изменить свойство даты с помощью календаря, щелкните ячейку и щелкните Календарь Календарь. Чтобы ввести текущую дату и время, щелкните Сегодня.
      Календарь
    • Чтобы установить для поля, которое принимает значения null, значение Null, щелкните правой кнопкой мыши и щелкните Установить на '<Null>'.
      Установить на '<Null>’
  7. Если Автоприменение отключено, щелкните Применить.
    • Чтобы отменить изменения щелкните Отмена.
    Примечание:

    Если вы не примените или не отмените свои изменения для выбранных элементов или отношений перед тем, как переключиться на карту или исследование, вам будет предложено применить или отменить любые незавершенные изменения.

    Незавершенные изменения атрибутов

Удаление элементов и отношений

После выбора элементов и отношений в диаграмме связей вы можете навсегда удалить их из графа знаний, если они больше не нужны в каком-либо вопросе вашего исследования.

Если вам надо удалить выбранные элементы и отношения из диаграммы связей, не удаляя их окончательно, используйте кнопку Удалить Удалить.

Об удалении элементов графа из диаграммы связей

При удалении содержимого из диаграммы связей необходимо помнить некоторые важные моменты.

  • Если выбрано одно отношение, будет удалено только это выбранное отношение. Элементы-источники и элементы-адресаты в таком отношении не удаляются.
  • Если выбрана одна группа отношений, удаляются все отдельные отношения, участвующие в этой группе.
  • Когда выбран один элемент, удаляются все отношения, связанные с этим элементом, даже если это отношение отсутствует в диаграмме связей. В графе знаний у отношения должен быть как элемент-источник, так и элемент-адресат.
  • Если выбрана одна группа, удаляются все отдельные элементы, участвующие в этой группе, а также все отношения и группы отношений, связанные с этими элементами.

Для удаления элементов и отношений во время работы с диаграммой связей выполните следующие шаги:

  1. Выберите элементы или отношения, которые хотите удалить.
  2. В группе Элементы нажмите Удалить Удалить.

    Выбранные элементы и отношения будут удалены из активной диаграммы связей и из графа знаний.

    Примечание:
    Эти изменения будут храниться в локальном кэше до тех пор, пока они не будут сохранены или удалены. Другие люди, работающие с этим же графом знаний, не увидят сделанных вами изменений до тех пор, пока вы их не сохраните. Возможно, им придется перезапустить ArcGIS AllSource, чтобы обновить локальный кэш и увидеть эти изменения.
  3. Когда закончите, сохраните изменения. На вкладке Редактирование в группе Управление изменениями щелкните Сохранить Сохранить изменения.

    Откроется диалоговое окно Сохранить изменения.

  4. Щелкните Да, чтобы сохранить изменения в графе знаний.

    Чтобы узнать больше, см. Сохранение или отмена изменений.

Удаленные элементы и отношения больше не будут отображаться ни в каких открытых диаграммах связей, картах, сценах или исследованиях, в которые ранее они были включены.

Когда сгруппированные элементы в группе элементов удаляются, количество этих элементов в группе сразу же уменьшается соответственно. Аналогично, количество групп отношений сразу уменьшается, если удаляются сгруппированные отношения.
