BIM において、範囲は、モデルまたはドキュメント内に設定された制限または空間的境界を意味します。 設計ファイルの空間範囲を理解することは、予算とスケジュールの制約の範囲内でプロジェクトを計画および実施するうえで重要な要素です。 詳細については、「ArcGIS GeoBIM での位置と範囲」をご参照ください。
[ドキュメント範囲の追加] ツールを使用すると、エンジニアリング ドキュメントの範囲を表す 2D ポリゴンを地球上に作成し、Autodesk Construction Cloud (ACC) または BIM 360 にあるソースへのリンクを示すことができます。 デフォルトでは、このツールを無効にすることはできません。ドキュメント モデル、プロジェクトの問題、プロジェクト境界を ArcGIS GeoBIM プロジェクトに追加するなどのタスクを実行するには、選択した設計ドキュメントをジョブごとに処理する必要があるからです。 このジオプロセシング ツールは、内部座標と座標系 (利用可能な場合) を読み取って、それぞれのドキュメント範囲をマップ上で正確にジオリファレンスします。
使用例
[ドキュメント範囲の追加] ツールを使用すると、次のようなタスクを実行できます。
- マップ上でプロジェクトの範囲が既存の地形およびインフラストラクチャーにどのように影響および侵入するかを視覚化するのに役立つ CAD および BIM ファイルのドキュメント範囲を解析します。
- ジオロケーションされた JPG を同期することで稼働中の建設エリアの視覚的表現を単純化して、進行状況と潜在的なリスクを主要な関係者に迅速かつ簡単に伝達できるようにします。
- サイトの調査の地理空間 PDF を取り込んで、シームレスなデータ統合を容易にし、ディスカッションを開始して、サイトの適合性に関する意思決定を支援します。
サポートされているファイル形式
現在、次のファイル形式が ArcGIS GeoBIM でサポートされています。
- DWG
- RVT
- IFC
- DGN
- JPG
注意:
JPG ファイルが正常に処理されるには、EXIF での有効な緯度と経度のメタデータが含まれている必要があります。PDF ファイルにもジオロケーション メタデータが埋め込まれている必要があります。 現時点では、地理空間 PDF のみが ArcGIS GeoBIM でサポートされています。 GeoPDF 形式はサポートされていません。
DGN ファイルが正常に処理されるには、.prj ファイルが必要です。
ArcGIS GeoBIM の各ソフトウェア リリースでサポートされているファイル形式についてさらに詳細な内容を確認するには、この Esri Communityの投稿をご参照ください。

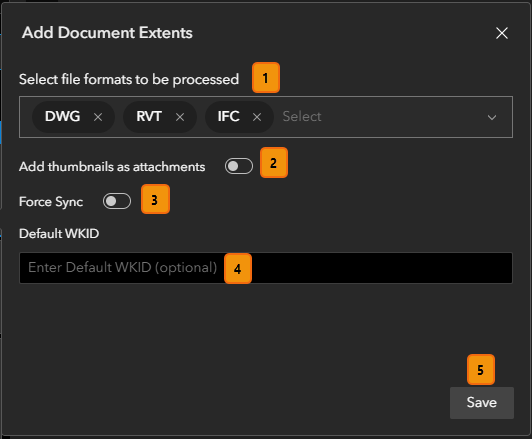

ツールの設定:
[ドキュメント範囲の追加] ツールの設定では、ACC または BIM 360 ファイルから目的の出力を確実に取得できるように、パラメーター数を構成できます。
| エレメント | 説明 |
|---|---|
1 | [処理するファイル形式の選択] では、ドキュメント範囲を追加するために特定の形式を構成できます。 デフォルトでは、DWG、RVT、および IFC 形式が選択されています。 その他の互換形式には JPG、PDF、DGN などがあります。 注意:1 つ以上のファイル形式を選択する必要があります。 |
2 | [サムネイルを添付ファイルとして追加] 切り替えボタンを使用すると、解析対象のドキュメントを視覚的にすばやく参照できるように、ACC または BIM 360 ドキュメントのサムネイル添付ファイルを含めることができます。 |
3 | [同期の適用] 切り替えボタンを使用すると、ドキュメント範囲、プロジェクトの問題、プロジェクト境界を GIS で再作成できます。 この設定を有効にすると、ArcGIS GeoBIM レイヤーに保存されたフィーチャが意図せずに変更、破損、削除された場合に、消去された後、再生成されます。 |
4 | [デフォルト WKID] 設定では、座標系の Well-Known ID (WKID) を入力して、ソース作成ツールで座標系が割り当てられなかったファイルの空間参照を定義できます。 注意:WKID は、GIS 内で定義済みの座標参照系または空間参照系を識別するための一意の番号です。 各 WKID は、空間データの表現に必要な座標系とすべてのパラメーターを定義します。 |
5 | 構成設定を保存するには、[保存] ボタンをクリックします。 |
ツールの構成
[ドキュメント範囲の追加] ツールを構成するには、次の手順を実行します。
- [ドキュメント範囲の追加] ツール
で、[設定] ボタン
をクリックします。[ドキュメント範囲の追加] ウィンドウが表示されます。
- ジオプロセシング ワークフローの [処理するファイル形式の選択] で、形式を選択します。 選択した形式によって、ドキュメント範囲を作成するために同期および使用されるファイルが決定されます。 メニュー リストを展開して、ファイル形式の選択を表示して編集します。
注意:
新しいファイル形式を ArcGIS GeoBIM プロジェクトに追加する場合は、その形式をリストから選択して、以前に選択した内容をアクティブのまま維持します。
以前に選択したファイル形式を削除してツールを実行すると、以前に同期されたドキュメント範囲、プロジェクトの問題、およびドキュメント モデルがすべて削除されます。
- [同期の適用] を有効にして、ドキュメント範囲、および選択した他のジオプロセシング ツールからのフィーチャを再作成します。 この設定を有効にすると、ArcGIS GeoBIM レイヤー内のフィーチャが意図せずに変更、破損、削除された場合に、消去された後、再生成されます。
注意:
最新の公開済みの設計または新しいプロジェクトの問題を ACC または BIM 360 プロジェクトから取り込む場合は、[同期の適用] を有効にする必要はありません。
- 必要に応じて、[デフォルト WKID] で、WKID を入力し、プロジェクトの空間参照を定義します。 これは、設計ファイルに内部座標系が適用されていない場合にのみ必要です。 技術的な詳細については、「CAD および BIM ファイルのジオリファレンス ワークフロー」をご参照ください。
注意:
この設定はデフォルトで NULL に設定されています。
[デフォルト WKID] 設定を使用すると、地理的位置を使用する Revit ドキュメントに指定された位置がオーバーライドされます。 他のすべてのファイルがそれぞれの内部座標系を保持します (存在する場合)。
ソース作成ツールで設計ファイルをジオリファレンスすることをおすすめします。
- [保存] をクリックします。 ツール設定が閉じます。
出力
ツールの実行が完了すると、[ドキュメント] テーブルに、正常に同期されたドキュメント範囲のリストが表示されます。 [ドキュメント] テーブルには、ドキュメント名とプロジェクト名や空間参照などの Autodesk BIM プロジェクト データの組み合わせと GIS フィーチャ レイヤー データが示されます。
定期的な更新
ACC または BIM 360 プロジェクトに公開された更新は、ユーザーの ArcGIS GeoBIM プロジェクトと自動的に同期されません。
積極的に作業を進めているプロジェクト ドキュメントの最新のビューを維持する目的で ArcGIS GeoBIM を使用している場合は、[ドキュメント範囲の追加] ツールを定期的に実行することが重要です。 これにより、最新の更新がシームレスに統合されるようになり、ArcGIS GeoBIM ドキュメント レイヤーに保存されたデータの精度と関連性を維持することができます。
制限事項
このツールには、次のようないくつかの制限があります。
- ジオリファレンスが行われていないドキュメントは ArcGIS GeoBIM でサポートされません。
- ACC または BIM 360 のサポートされているドキュメントがすべて ArcGIS GeoBIM でサポートされるとは限りません。
