表示順序ウィジェット—ArcGIS Experience Builder

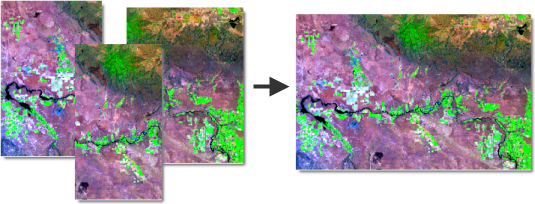

表示順序ウィジェットは、オーバーラップしている画像をモザイク処理して表示するためのルールを定義します。モザイクは、複数の画像の組み合わせまたはマージです。このウィジェットを使用して、モザイクデータセットを含む ArcGIS イメージレイヤーからモザイクを作成できます。

多くの場合で、入力ラスター画像はオーバーラップします。これは、オーバーラップしているエリアの処理方法に応じて、異なるモザイクを同じ入力ラスター画像のグループから作成できることを意味します。

このウィジェットは、モザイク手法を使用して、オーバーラップしている画像を並べ替え、モザイクオペレーターを使用して、並べ替えられた画像をリアルタイムで表示します。

例

このウィジェットを使用して、次のようなアプリの設計要件をサポートします。

このウィジェットには、マップウィジェットへの接続が必要です。マップウィジェットには、少なくとも 1 つのイメージレイヤーを含む Web マップまたは Web シーンが含まれている必要があります。

表示順序ウィジェットは、モザイクデータセットを含むダイナミックイメージレイヤーのみをデータソースとしてサポートしています。

アプリにこのウィジェットを含めると、パネルで次の操作オプションがユーザーに提供されます。

ドロップダウンメニューを使用して、接続されたマップまたはシーンからサポートされているイメージレイヤーを選択します。
[モザイク手法] - モザイク手法を選択します。モザイク手法は、このウィジェットが入力画像からモザイクを作成する方法を定義します。たとえば、[属性による] 手法は、属性テーブルのフィールドに基づいて画像を順序付けます。 [なし] を使用すると、ウィジェットは、属性テーブル内の画像の順序を使用してモザイクを作成します。モザイク手法は、イメージレイヤーで許可されている場合にドロップダウンメニューに表示されます。
選択したモザイク手法に応じて、属性、最高の優先度値、画像 ID などの入力値を入力するよう求められます。
[モザイクオペレーター] - モザイクオペレーターを選択します。モザイクオペレーターは、モザイク手法の適用方法を定義します。このウィジェットは、モザイク手法とモザイクオペレーターを使用して、モザイク内でオーバーラップしているセルを解決します。モザイク手法に応じて、サポートされているモザイクオペレーターが異なります。

表示順序ウィジェットには次の設定が含まれます。

このウィジェットは、ウィジェットの設定の [アクション] タブで構成されるアクションをサポートしています。

データアクションをオンにすると、特定のアクション (マップ上での画面移動や画像へのズームなど) を実行するためのボタンがウィジェットのユーザーインターフェイスに追加されます。
