範囲を指定した長方形に基づいて、ラスターのセルを抽出します。

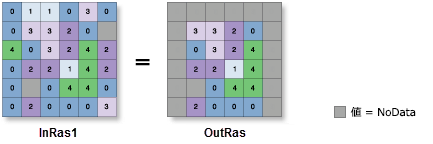

![[長方形で抽出 (Extract by Rectangle)] ツールの図](GUID-6B97D37F-39C3-41E4-8370-42C9749BFCB0-web.png "[長方形で抽出 (Extract by Rectangle)] ツールの図")
入力ラスターからの追加属性 (存在する場合) は、そのまま出力ラスター属性テーブルに引き継がれます。 記録されるプロパティに応じて、一部の属性値は再計算が必要な場合があります。
[入力ラスター] (Python では in_raster) の値としてマルチバンド ラスターが指定された場合、すべてのバンドが使用されます。
マルチバンド ラスターから選択したバンドを処理するには、まず、[コンポジット バンド (Composite Bands)] ツールを使用して、それら特定のバンドから構成されるラスター データセットを作成します。 次に、その結果を [入力ラスター] (Python では in_raster) の値として使用します。
デフォルトの出力形式は、ジオデータベース ラスターです。 出力形式として Esri Grid スタックを指定した場合、スタックの名前を数字で開始したり、名前にスペースを使用したり、9 文字を超える名前にしたりすることはできません。
セルが長方形の内部か外部かを判定するには、セルの中心が使用されます。 中心が長方形のアウトラインの内側にある場合、そのセルの一部が長方形の外にあっても、そのセル全体が内部にあると見なされます。
選択されていないセル位置には NoData 値が代入されます。
入力ラスターが整数の場合、出力ラスターも整数になります。 入力のいずれかが浮動小数点値である場合、出力は浮動小数点値になります。
このツールに適用されるジオプロセシング環境の詳細については、「解析環境と Spatial Analyst」をご参照ください。
| ラベル | 説明 | データ タイプ |
入力ラスター | セルを抽出する入力ラスター。 | Raster Layer |
範囲 | 抽出するエリアを定義する長方形。
座標を手動で入力する場合、アクティブなマップの座標系の座標を数値で指定する必要があります。 マップで、入力した座標と異なる表示単位が使用されることがあります。 南と西の座標にはマイナス値の記号を使用します。 座標は、入力ラスターと同じマップ単位で指定します。 | Extent |
抽出エリア (オプション) | 入力長方形の内部と外部どちらのセルを選択し、出力ラスターに書き込むかを指定します。
| String |
| ラベル | 説明 | データ タイプ | 出力ラスター | 入力ラスターから抽出したセル値が格納される出力ラスター。 | Raster |
- 範囲は、アクティブなマップまたはシーンに基づきます。
- 範囲は、マップまたはシーンに描画された四角形に基づきます。
- 範囲は、アクティブなマップ レイヤーに基づきます。 使用可能なレイヤーを選択するか、
- すべてのフィーチャの範囲。
- 選択したフィーチャの範囲。
- 表示フィーチャの範囲。
- 範囲はデータセットに基づきます。
- 範囲をクリップボードにコピーしたり、クリップボードから貼り付けたりできます。
- 範囲と座標系をクリップボードにコピーします。
- 範囲はデフォルト値にリセットされます。ExtractByRectangle(in_raster, rectangle, {extraction_area})| 名前 | 説明 | データ タイプ |
in_raster | セルを抽出する入力ラスター。 | Raster Layer |
rectangle extent | 抽出するエリアを定義する長方形。
座標は、入力ラスターと同じマップ単位で指定します。 | Extent |
extraction_area (オプション) | 入力長方形の内部と外部どちらのセルを選択し、出力ラスターに書き込むかを指定します。
| String |
| 名前 | 説明 | データ タイプ | out_raster | 入力ラスターから抽出したセル値が格納される出力ラスター。 | Raster |
次の例では、長方形の範囲外にあるセルを新しいラスターに抽出しています。
import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
rectExtract = ExtractByRectangle("elevation",
Extent(477625, 213900, 486400, 224200),
"OUTSIDE")
rectExtract.save("c:/sapyexamples/output/extrect")次の例では、長方形の範囲内にあるセルを新しいラスターに抽出しています。
# Name: ExtractByRectangle_Ex_02.py
# Description:
# Requirements: Spatial Analyst Extension
# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *
# Set environment settings
env.workspace = "C:/sapyexamples/data"
# Set local variables
inRaster = "elevation"
inRectangle = Extent(477625, 213900, 486400, 224200)
# Execute ExtractByRectangle
rectExtract = ExtractByRectangle(inRaster, inRectangle, "INSIDE")
# Save the output
rectExtract.save("c:/sapyexamples/output/extrect02")
