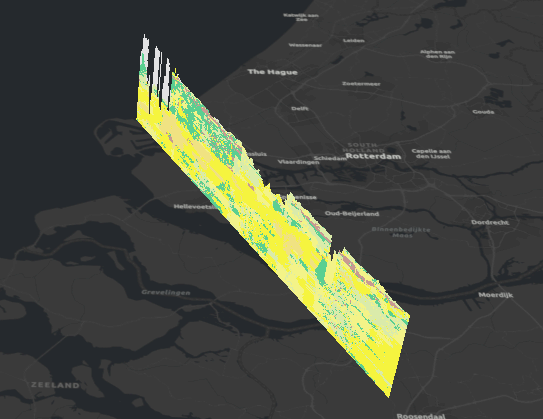

「ボクセル レイヤー」のサーフェスを作成するには、特定の場所にセクションを定義します。 セクションは、ボクセル レイヤーを 2 面の垂直面または水平面で切り取ったものです。 セクションによって、地表下プロファイルに広がる帯水層や河川水柱内のメタン分布など、貴重な情報が明らかになります。 セクションはシーン内のみで視覚化できます。 セクションをロックすることで、永続的なスナップショットを作成できます。 ロックされたセクションは、セクションの作成時に定義された変数を保存します。 これにより、セクションをさまざまな変数と比較することができます。
セクションは、ボクセル レイヤーで [サーフェス] グループが有効になっている場合のみ作成できます。 セクションを作成するには、[コンテンツ] ウィンドウの [セクション] グループを右クリックするか、[スライスおよびセクション] ツールバーの [垂直セクション] ボタン
または [水平セクション] ボタン
をクリックします。
[コンテンツ] ウィンドウでセクションを右クリックして [複製]
をクリックすると、セクションを必要なだけ複製して一連のセクションを作成できます。
セクションを再配置するには、[スライスおよびセクション] ツールバーの [プッシュまたはプル]
、[仰角]
、[方向]
ツールを使用します。 これらのオプションは、[ボクセル探索] ウィンドウでも使用できます。

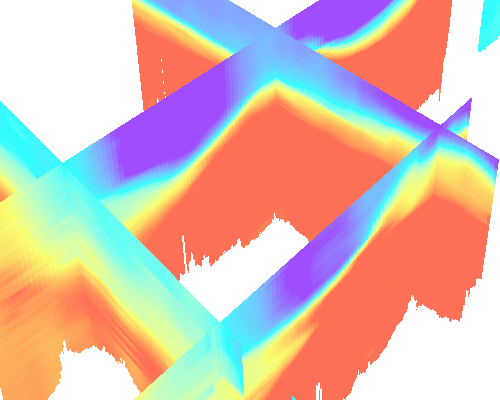

セクションをロックし、特定の位置でキャプチャして動かないようにしたり、変数の切り替え時に更新したりできます。 ロックされたセクションは、ボクセル レイヤーの 2 つの異なる変数のデータを比較するために作成されます。 たとえば、ロックされたセクションを使用して、温度と酸素含有量や土壌タイプと酸性度などの変数を比較できます。 ロックが解除されると、セクションは再び、現在選択されている変数の値を表現するようになります。
「時間対応」ボクセル レイヤーのロックされたセクションは、その地理的範囲と時間範囲でロックされます。 ロックされたセクションは、基になるボクセル データに基づいて時間インデックスに関連付けられます。 特定のロックされたセクションが表示される時間範囲は、基になるボクセル データ内の対応する時間インデックスの時間から、基になるボクセル データ内の次の時間インデックスの時間の直前までです。 そのセクションの時間インデックスが基になるボクセル データ内の最後の時間インデックスである場合、そのロックされたセクションの時間範囲の最終ポイントは将来表示される最大時間となります。
セクションをロックするには、[コンテンツ] ウィンドウでセクションを右クリックし、[セクションのロック]
をクリックします。 ロックされたセクションは動かすことができないので、ボクセル レイヤーの [ボクセル レイヤー] タブ セットで変数を変更しても、データは更新されません。
ロックされたセクションのシンボル
セクションがロックされて変数が変更されない限り、セクションの「シンボル」はボリュームと一致します。 ボクセル レイヤーで変数が変更されると、ロックされたセクションには、作成時に使用された変数からのデータが引き続き表示されます。 ロックされたセクションのシンボルは、[シンボル] ウィンドウで変更できます。 [コンテンツ] ウィンドウでロックされたセクションを選択すると、[シンボル] ウィンドウには、それが現在の変数でない場合でもその特定の変数の情報が反映されます。 [変数] ボックスには、ロックされたセクションの変数の名前が表示されます。 [シンボル] ウィンドウのドロップダウン メニューで変数を変更すると、現在選択されている変数がボリューム全体で変更されます。 特定のロックされたセクションの配色を変更すると、現在表示されていなくても、その変数の配色が変更されます。
ロックされたセクションの変数が不連続 (個別値で視覚化されている) で、その現在の変数が連続している (ストレッチ シンボルで視覚化されている) 場合、ロックされたセクションの個別値を削除して [その他の値すべて] カテゴリに入れることができない可能性があります。 個々の個別値に対して削除オプションは使用できません。 リストされていない値は個別値に追加されない可能性があります。 リストされていないカテゴリに対する変更を行うために、現在の変数をロックされたセクション変数に切り替えることができます。
