Utiliser des couches

ArcGIS Enterprise (10.9)    |    |

Vous pouvez accéder aux couches et aux informations de couche dans la fenêtre Contents (Contenu). La fenêtre Contents (Contenu) s’affiche lorsque vous cliquez sur Contents (Contenu) sur la barre d’outils. Cette fenêtre se compose de trois volets :

  • Layers (Couches) : répertorie toutes les couches dans un scénario.
  • Legend (Légende) : affiche les symboles associés pour chaque couche
  • Jobs (Tâches) : affiche le statut des tâches créées par les outils d’analyse

Cette rubrique décrit les fonctionnalités associées aux couches disponibles dans la fenêtre Layers (Couches).

Volet Couches

Le volet Layers (Couches) comporte cinq catégories : Active Scenario (Scénario actif), Study Areas (Zones d’étude), Data Layers (Couches de données), 3D Layers (Couches 3D) et Basemap (Fond de carte).

Fenêtre Layers (Couches)

La section Active Scenario (Scénario actif) contient les couches de conception. Les couches de conception sont les couches dans lesquelles vous pouvez construire, dessiner et fractionner des entités. Chaque projet GeoPlanner comporte une ou plusieurs couches de conception définies dans un modèle. Vous pouvez ajouter de nouvelles couches à un jeu existant de couches de conception dans un projet à l'aide de l'outil Ajouter aux couches de conception.

La section Study Areas (Zones d’étude) inclut des zones d’étude dans votre scénario. Les zones d’étude servent à définir une zone d’intérêt pour analyse.

La section Data Layers (Couches de données) contient des couches utilisées pour la visualisation et l’analyse. Certaines couches peuvent également être utilisées dans le tableau de bord. Vous ajoutez des couches à l’aide de l’outil Add Data (Ajouter des données) qui se trouve sous l’onglet Explore (Explorer).

Le groupe Basemap (Fond de carte) affiche le nom du fond de carte actif. Cliquez sur l'outil Modifier le fond de carte pour passer à un autre fond de carte.

Un menu contextuel apparaît si vous cliquez sur le bouton Options Options situé en regard d’une couche dans la fenêtre Layers (Couches).

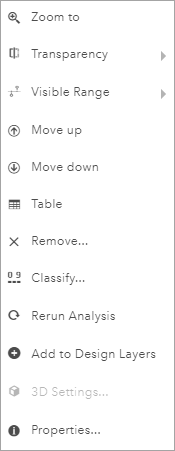

Menu contextuel

Le menu répertorie les fonctionnalités associées aux couches dans GeoPlanner, notamment :

  • Zoom sur : définit l'étendue de la carte sur l'étendue de la couche sélectionnée.
  • Transparence : définit le niveau de transparence de la couche sélectionnée.
  • Visible Range (Plage visible) : spécifie les taux d’agrandissement selon lesquels le contenu est dessiné dans une couche.
    Conseil :

    Lorsqu'une couche se trouve en dehors de la plage d'échelles, son nom apparaît dans la table des matières et la légende dans un gris plus clair que les couches comprises dans la plage d'échelles.

  • Remonter : déplace la couche sélectionnée d'un niveau vers le haut dans la table des matières et dans la carte.
  • Move down (Descendre) : déplace la couche sélectionnée d’un niveau vers le bas dans la table des matières et dans la carte.
  • Table : une table interactive qui vous permet de voir une vue tabulaire des informations concernant les entités de la couche.

    Vous pouvez afficher les attributs d’une couche dans une table. Cliquez sur le bouton Options Optionspour ajuster la table comme suit :

    • Ordre de tri par défaut
    • Effacer la sélection
    • Afficher/masquer les colonnes

    Remarque :

    Les tables ne sont disponibles qu’avec les couches d’entités.

  • Supprimer : supprime une couche de la table des matières et de la carte.
  • Classer : crée une couche d’évaluation ou d’aptitude en reclassant les données sur une échelle de zéro à neuf selon des attributs. Vous pouvez utiliser cette couche comme couche d'évaluation dans le diagramme secondaire du tableau de bord.
  • Relancer l’analyse : permet d’ouvrir l’outil qui a été utilisé pour créer la couche et renseigne à nouveau tous les paramètres.
  • Ajouter aux couches de conception : permet d'ajouter la couche au groupe Scénario actif afin que vous puissiez construire et dessiner à l'aide des types définis dans la couche. Cette option n’est disponible que pour les couches d’entités.
  • Propriétés : ouvre la fenêtre Propriétés de la couche de la couche sélectionnée.

Les sections suivantes décrivent comment utiliser certaines de ces fonctions.

Supprimer une couche à partir d’un projet

GeoPlanner permet de supprimer certains types de couches de la carte. Il n’est pas possible de supprimer les couches de fond de carte à partir de votre projet. Vous pouvez cependant supprimer d’autres types de couche. Il s’agit des couches de scénario, des résultats d’analyse, des couches opérationnelles, des couches de modèles de superposition pondérée et d’autres couches ajoutées directement à partir de votre organisation ArcGIS. Pour supprimer une couche de votre projet, procédez comme suit :

  1. Cliquez sur le bouton Contents (Contenu) pour ouvrir la fenêtre Contents (Contenu).
  2. Dans la fenêtre Layers (Couches), cliquez sur le bouton Options Options qui se trouve à côté d’une couche et cliquez sur Remove (Supprimer).
    Supprimer la couche

Modifier l'ordre des couches dans une carte

Vous pouvez définir l’ordre des couches de scénarios actifs, les couches 3D et les couches de données dans la fenêtre Contents (Contenu). Les couches ne peuvent être déplacées qu’à l’intérieur de leur section dans la fenêtre Contents (Contenu). Ainsi, vous ne pouvez pas migrer un scénario actif hors de sa section de sorte qu’il apparaisse sous une couche de données.

  1. Cliquez sur Contenu.
  2. Dans l’onglet Layers (Couches), cliquez sur le bouton Options Options en regard du nom de la couche et cliquez sur Move up (Remonter) ou Move down (Descendre).

    Selon le type de couche et l’ordre de la couche dans la fenêtre Contents (Contenu), la fonction Move up (Remonter) ou Move down (Descendre) peut être masquée ou non disponible. Par exemple, ces deux fonctions ne sont pas disponibles pour les couches de fond de carte.

    Conseil :

    Vous pouvez déplacer facilement les couches dans la fenêtre Contents (Contenu) pour les réorganiser sur la carte.

Ajouter aux couches de conception

Chaque projet GeoPlanner est créé à partir d’un modèle. Les modèles sont un groupe, une carte Web et un service d'entités hébergé contenant une ou plusieurs couches d'entités. Les couches d'entités comportent des types et des valeurs par défaut pour chaque type.

Il est possible que les types et valeurs par défaut ne s'appliquent pas à votre projet et domaine de planification. GeoPlanner permet d’ajouter vos propres couches en tant que couches de conception. Vous pouvez ainsi réaliser des planifications et des constructions à l’aide des symboles et types propres à votre domaine de planification. Pour ajouter une couche existante en tant que nouvelle couche de conception, procédez comme suit :

  1. Ajoutez une couche à GeoPlanner.

    Pour que la couche fonctionne dans GeoPlanner en tant que couche de conception, elle doit comporter des types. Si elle ne possède pas de types, elle doit détenir un moteur de rendu par valeurs uniques.

  2. Cliquez sur le bouton Options Options en regard de la couche dans la fenêtre Contents (Contenu) et cliquez sur Add to Design Layers (Ajouter aux couches de conception).

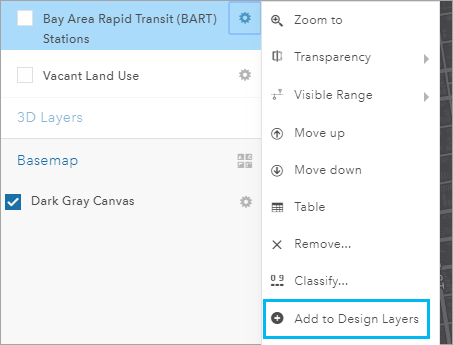

    Option de menu Add to Design Layers (Ajouter aux couches de conception)
  3. Dans la boîte de dialogue Add to Design Layers (Ajouter aux couches de conception), saisissez le nouveau nom de votre couche de conception dans le zone de texte New Name (Nouveau nom).
  4. Vous pouvez également sélectionner Import features (Importer des entités) pour importer une structure et des données dans votre nouvelle couche de conception.
  5. Cliquez sur Importer.

    La boîte de dialogue Add to Design Layers (Ajouter aux couches de conception) se ferme et le projet se réinitialise. Au terme de la réinitialisation, une nouvelle couche de conception apparaît dans le groupe Active Scenario (Scénario actif).

Modifier les symboles, les étiquettes de type et les valeurs par défaut d’une couche de conception

Les couches possèdent des types. Les types peuvent représenter différentes entités, telles que l’utilisation du sol et le zonage. Vous pouvez modifier les symboles, les étiquettes de type et les valeurs par défaut d’une couche de conception.

  1. Cliquez sur le bouton Options Options en regard d’une couche de conception dans la zone Active Scenario (Scénario actif) de la fenêtre Contents (Contenu) et cliquez sur Design Types (Types de conception).

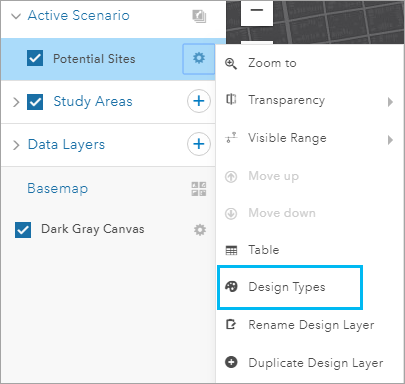

    Option de menu Types de conception
  2. Dans la boîte de dialogue de l’éditeur des types de conception, cliquez sur un type dans la liste et effectuez l’une des actions suivantes :
    1. Cliquez sur l’onglet Symbol (Symbole) pour modifier la couleur et le contour d’un symbole.
    2. Cliquez sur l'onglet Type pour modifier l'étiquette d'un type.
    3. Cliquez sur l'onglet Valeurs par défaut pour modifier les valeurs par défaut d'un type.

    Remarque :
    Vous pouvez ajouter un nouveau type de conception à une couche ou supprimer un type existant en cliquant sur le bouton Add (Ajouter) ou Delete (Supprimer) Suppr.

  3. Cliquez sur Save (Enregistrer) pour enregistrer vos modifications et réinitialiser votre projet.

Localiser une zone d’étude

Dans un projet GeoPlanner, une zone d’étude définit une sous-zone de planification. Une sous-zone de planification peut représenter un quartier, un habitat ou tout autre type d’emplacement. Une fois que vous avez activé une zone d’étude, GeoPlanner focalise ses indicateurs, ses opérations d’importation et son contrôle visuel sur cette zone. Une zone d’étude activée affiche un masque qui obscurcit tout ce qui se trouve hors de la zone d’étude. Le tableau de bord ne signale que les entités croisant une zone d’étude activée ou y figurant. L’outil Import Scenario (Importer un scénario) importe uniquement les entités qui intersectent une zone d’étude activée ou qui y figurent.

Pour définir une zone d´étude, procédez comme suit :

  1. Cliquez sur le bouton Contents (Contenu) Contenu pour ouvrir la fenêtre Contents (Contenu).
  2. Cliquez sur l’onglet Layers (Couches), positionnez le pointeur de la souris sur le bouton et cliquez sur Add Study Area (Ajouter une zone d’étude).
  3. Dans la boîte de dialogue New Study Area (Nouvelle zone d’étude), cliquez sur Draw an area on the map (Dessiner une zone sur la carte).
  4. Cliquez sur Polygon (Polygone) et dessinez un ou plusieurs polygones sur la carte pour définir votre zone d’étude.

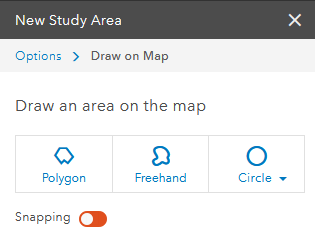

    Nouvelle zone d’étude
  5. Indiquez un nom pour votre zone d’étude et cliquez sur Save (Enregistrer).
    Conseil :

    Vous pouvez également créer une zone d’étude à partir d’une entité existante en cliquant sur le lien Import (Importer) dans une fenêtre contextuelle.
