Ajouter les limites du projet

L’outil Add Project Boundaries (Ajouter les limites du projet) crée des limites surfaciques 2D sur une carte en fonction des étendues de document agrégées. Cet outil comprend quelques options de forme en sortie différentes et vous devez en sélectionner au moins une pour l’exécuter.

Cas d’utilisation

Cet outil peut servir à souligner les limites des zones du projet afin de mieux visualiser et comprendre l’étendue spatiale globale et les relations entre les étendues de document agrégées.

Paramètres de l'outil

Les paramètres de l’outil Add Project Boundaries (Ajouter les limites du projet) permettent aux utilisateurs de sélectionner jusqu’à quatre formes en sortie pour suivre les étendues globales des fichiers dans leurs projets BIM individuels.

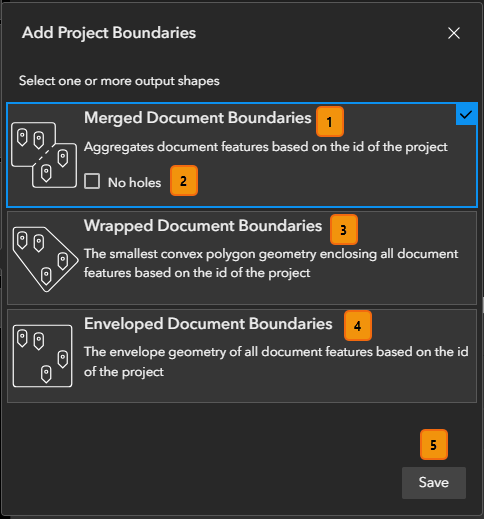

Paramètres de l’outil Ajouter les limites du projet

ElémentDescription

1

Sélectionnez la sortie Merged Document Boundaries (Limites de documents fusionnées) pour agréger les polygones qui représentent l’union géométrique d’entités de document en fonction de l’ID du projet. Les interruptions sont autorisées avec ce paramètre. Consultez Union (Analyse) pour en savoir plus.

Remarque :

Par défaut, cette forme en sortie est sélectionnée dans les paramètres de l’outil.

2

Sélectionnez la sortie (No holes) ([Aucun trou]) pour agréger les polygones qui représentent l’union géométrique d’entités de document en fonction de l’ID du projet. Les interruptions ne sont pas autorisées avec ce paramètre. Consultez Union (Analyse) pour en savoir plus.

3

Sélectionnez la sortie Wrapped Document Boundaries (Limites de documents englobées) pour créer des polygones qui représentent l’emprise géométrique minimale de tous les documents en fonction de l’ID du projet. Consultez Emprise géométrique minimale pour en savoir plus.

4

Sélectionnez la sortie Enveloped Document Boundaries (Limites de documents enveloppées) pour obtenir la géométrie d’enveloppe de toutes les entités de document en fonction de l’ID du projet. Consultez Enveloppe d’entités vers polygones pour en savoir plus.

5

Cliquez sur le bouton Save (Enregistrer) pour stocker les paramètres de configuration.

Configurer l’outil

Pour configurer l’outil Add Project Boundaries (Ajouter les limites du projet), procédez comme suit :

  1. Sélectionnez l’outil Add Project Boundaries (Ajouter les limites du projet) Icône de l’outil Ajouter les limites du projet.
    Remarque :

    Par défaut, l’outil Add Document Extents (Ajouter des étendues de document) sera toujours sélectionné en tant que forme qui englobe tout pour la limite de projet en fonction de l’étendue des polygones de document 2D.

  2. Cliquez sur le bouton Settings (Paramètres) Icône Paramètres pour configurer les formes en sortie.
    Remarque :

    Vous devez sélectionner au moins une forme en sortie.

  3. Cliquez sur Save (Enregistrer). Les paramètres de l’outil se ferment.

Sortie

Une fois l’exécution des outils terminée, la table BIM Projects (Projets BIM) contient la liste des formes de récapitulation en sortie synchronisées avec succès par projet Autodesk Construction Cloud (ACC) ou BIM 360. La table BIM Projects (Projets BIM) fournit une combinaison des informations de projet BIM émanant de chaque projet ACC ou BIM 360 sélectionné, ainsi que des données de couche d’entités SIG.

Limitations

Les formes de limite de projet manqueront de précision si certains des documents sélectionnés ne parviennent pas à synchroniser le projet ArcGIS GeoBIM.
