Dans BIM, une étendue se réfère aux limites ou aux délimitations spatiales définies dans un modèle ou un document. Il est essentiel de comprendre l’étendue spatiale des fichiers de conception lors de la planification et de la livraison de projets dans le respect des contraintes de budget et de délai. Pour en savoir plus, reportez-vous à la rubrique Localisations et étendues dans ArcGIS GeoBIM.
L’outil Ajouter des étendues de document permet de créer des polygones 2D qui représentent l’étendue de documents d’ingénierie sur la Terre avec des liens vers les sources dans Autodesk Construction Cloud (ACC) ou dans BIM 360. Par défaut, cet outil ne peut pas être désactivé, car chaque tâche doit traiter les documents de conception sélectionnés pour effectuer des opérations telles que l’ajout de modèles de document, de problèmes de projet et de limites de projet au projet ArcGIS GeoBIM. L’outil de géotraitement lit les coordonnées internes et le système de coordonnées, le cas échéant, pour géoréférencer avec précision chaque étendue de document sur la carte.
Cas d’utilisation
L’outil Ajouter des étendues de document permet, par exemple, d’effectuer les tâches suivantes :
- Analyser les étendues de document de fichiers DAO et BIM sur une carte pour faciliter la visualisation de l’impact ou de l’empiètement de la portée du projet sur l’infrastructure et le paysage existants.
- Simplifier les représentations visuelles des zones de construction actives en synchronisant les fichiers JPG géolocalisés afin d’accélérer et de faciliter la transmission de la progression et des risques aux principaux acteurs concernés.
- Ingérer des fichiers PDF géospatiaux d’arpentage de site afin de faciliter l’intégration fluide des données, d’initier des discussions et d’appuyer la prise de décision concernant l’adéquation des sites.
Formats de fichiers pris en charge
Les formats de fichier actuellement pris en charge dans ArcGIS GeoBIM sont les suivants :
- DWG
- RVT
- IFC
- DGN
- JPG
Remarque :
Les fichiers JPG doivent inclure des métadonnées valides de latitude et de longitude dans leur balise EXIF pour pouvoir être traités correctement.Les fichiers PDF doivent également contenir des métadonnées de géolocalisation intégrées. Actuellement, seuls les fichiers PDF géospatiaux sont pris en charge dans ArcGIS GeoBIM. Le format GeoPDF n’est pas pris en charge.
Les fichiers DGN requièrent un fichier .prj pour pouvoir être traités correctement.
Pour avoir plus de détails sur les formats de fichier pris en charge par version logicielle d’ArcGIS GeoBIM, reportez-vous à cette publication surCommunauté Esri.
Paramètres de l'outil
Les paramètres de l’outil Ajouter des étendues de document permettent aux utilisateurs de configurer plusieurs paramètres pour obtenir la sortie souhaitée à partir de leurs fichiers ACC ou BIM 360.

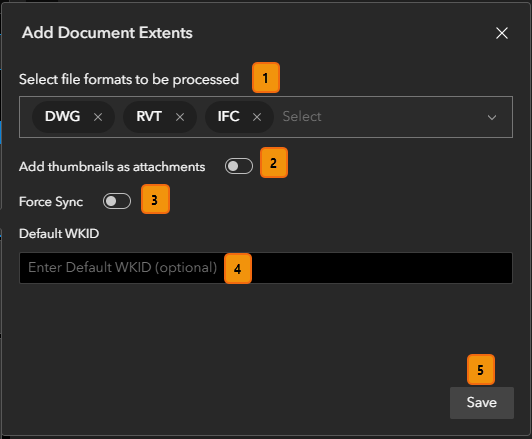

| Élément | Description |
|---|---|
1 | Select file formats to be processed (Sélectionner les formats de fichier à traiter) permet de configurer les formats spécifiques pour lesquels vous souhaitez ajouter des étendues de document. Par défaut, les formats DWG, RVT et IFC sont sélectionnés. Les formats JPG, PDF et DGN sont également compatibles. Remarque :Au moins un format de fichier doit être sélectionné. |
2 | Le bouton bascule Add thumbnails as attachments (Ajouter des miniatures en tant que pièces jointes) permet d’inclure des miniatures en tant que pièces jointes des documents ACC ou BIM 360 afin d’avoir une référence visuelle rapide du document en cours d’analyse. |
3 | Le bouton bascule Force Sync (Forcer la synchronisation) permet de recréer les étendues de document, les problèmes de projet et les limites de projet dans le SIG. Lorsqu’il est activé, ce paramètre nettoie et régénère les entités stockées dans les couches ArcGIS GeoBIM si elles sont modifiées, endommagées ou supprimées par accident. |
4 | Le paramètre Default WKID (WKID par défaut) permet de saisir l’identifiant connu (WKID) du système de coordonnées pour définir la référence spatiale des fichiers auxquels aucun système de coordonnées n’a été attribué dans l’outil de création d’origine. Remarque :Le WKID est un numéro unique qui permet d’identifier un système de référence de coordonnées prédéfini ou un système de référence spatiale dans un SIG. Chaque WKID définit le système de coordonnées avec tous les paramètres nécessaires à la représentation des données spatiales. |
5 | Cliquez sur le bouton Save (Enregistrer) pour stocker les paramètres de configuration. |
Configurer l’outil
Pour configurer l’outil Ajouter des étendues de document, procédez comme suit :
- Dans l’outil Ajouter des étendues de document
, cliquez sur le bouton Settings (Paramètres)
.La fenêtre Add Document Extents (Ajouter des étendues de document) apparaît.
- Sous Select file formats to be processed (Sélectionner les formats de fichier à traiter) dans le processus de géotraitement, sélectionnez les formats. Les formats sélectionnés déterminent les fichiers à synchroniser et à utiliser pour créer les étendues de document. Développez la liste du menu pour afficher et modifier la sélection des formats de fichier.
Remarque :
Si vous souhaitez ajouter un nouveau format de fichier au projet ArcGIS GeoBIM, sélectionnez-le dans la liste et conservez les sélections antérieures comme actives.
Si vous supprimez les formats de fichier précédemment sélectionnés et que vous exécutez les outils, les étendues de document, les problèmes de projet et les modèles de document précédemment synchronisés sont supprimés.
- Activez le paramètre Force Synchronization (Forcer la synchronisation) pour recréer les étendues de document, ainsi que les entités de tout autre outil de géotraitement sélectionné. Lorsqu’il est activé, ce paramètre nettoie et régénère les entités dans les couches ArcGIS GeoBIM si elles sont modifiées, endommagées ou supprimées par accident.
Remarque :
Si vous souhaitez ingérer les dernières conceptions publiées ou de nouveaux problèmes de projet à partir d’un projet ACC ou BIM 360, il n’est pas nécessaire d’activer le paramètre Force Synchronization (Forcer la synchronisation).
- Si vous le souhaitez, saisissez un WKID pour définir la référence spatiale du projet sous Default WKID (WKID par défaut). Ce paramètre est obligatoire uniquement si aucun système de coordonnées interne n’est appliqué aux fichiers de conception. Pour plus de détails techniques, reportez-vous à la rubrique Processus de géoréférencement pour les fichiers DAO/BIM.
Remarque :
Ce paramètre est défini sur la valeur nulle par défaut.
Le paramètre Default WKID (WKID par défaut) remplace la localisation spécifiée dans les documents Revit qui utilisent la géolocalisation. Le système de coordonnées interne de tous les autres fichiers est conservé, le cas échéant.
Il est recommandé de géoréférencer les fichiers de conception dans l’outil de création d’origine.
- Cliquez sur Save (Enregistrer). Les paramètres de l’outil se ferment.
Sortie
Une fois l’exécution des outils terminée, la table Documents contient la liste des étendues de document synchronisées avec succès. La table Documents fournit une combinaison des données de projet BIM Autodesk, comme les noms de document et de projet, la référence spatiale et les données de couche d’entités SIG.
Mises à jour régulières
Les mises à jour publiées dans le ou les projets ACC ou BIM 360 ne sont pas automatiquement synchronisées avec le projet ArcGIS GeoBIM.
Si vous utilisez ArcGIS GeoBIM pour maintenir à jour la vue des documents de projet en cours d’utilisation, il est essentiel d’exécuter régulièrement l’outil Ajouter des étendues de document. Cela permet l’intégration fluide des mises à jour les plus récentes, garantissant ainsi l’exactitude et la pertinence des données stockées dans la couche de documents ArcGIS GeoBIM.
Limitations
Cet outil présente les limitations suivantes :
- Les documents sans géoréférencement ne sont pas pris en charge dans ArcGIS GeoBIM.
- Tous les documents ACC ou BIM 360 ne sont pas pris en charge dans ArcGIS GeoBIM.
