Les couches de cubes spatio-temporels permettent de visualiser et d’explorer les cubes spatio-temporels, mais également d’interagir avec ces derniers. La couche de cube spatio-temporel et le ruban peuvent vous permettre de mieux comprendre le contenu et les résultats d’analyse stockés dans un cube spatio-temporel. À l’aide de la couche de cube spatio-temporel et du ruban, vous pouvez effectuer les opérations suivantes :
- Visualiser les variables et résultats d’analyse dans un cube spatio-temporel.
- Découper et filtrer un cube spatio-temporel dans une scène 3D.
- Explorer la couche de cube spatio-temporel via des diagrammes de série chronologique.
- Contextualiser la visualisation d’une couche de cube spatio-temporel en 3D en superposant des couches d’analyse en 2D.
- Gérer le cube spatio-temporel en extrayant les informations descriptives et en créant des sous-ensembles en fonction du temps ou de l’espace.
- Régénérer la couche de cube spatio-temporel à partir du cube spatio-temporel pour ajouter de nouvelles analyses ou variables.
Créer un cube spatio-temporel
Vous pouvez créer une couche de cube spatio-temporel à partir de tout cube spatio-temporel NetCDF (.nc). Vous pouvez créer un cube spatio-temporel à l’aide de tout outil du jeu d’outils Space Time Cube Creation (Création d’un cube spatio-temporel).
- Démarrez ArcGIS AllSource.
- Sélectionnez Global Scene (Scène globale) dans les options New Project (Nouveau projet).
Il est recommandé de toujours visualiser les couches de cubes spatio-temporels dans une scène 3D.
- Téléchargez le jeu de données des incendies aux États-Unis entre 2005 et 2022, la couche de comtés des États-Unis et la couche des frontières de la Californie.
Le jeu de données des incendies contient les localisations des incendies aux États-Unis entre 2005 et 2022. Les données ont été collectées par l’USGS et le programme MTBS (Monitoring Trends in Burn Severity) des Services forestiers aux États-Unis.
En savoir plus sur les zones brûlées par les incendies aux États-Unis entre 1984 et 2022.
- Dans l’onglet Analysis (Analyse), cliquez sur le bouton Tools (Outils) pour ouvrir la fenêtre Geoprocessing (Géotraitement).
- Dans la fenêtre Geoprocessing (Géotraitement), recherchez Create Space Time Cube by Aggregating Points.

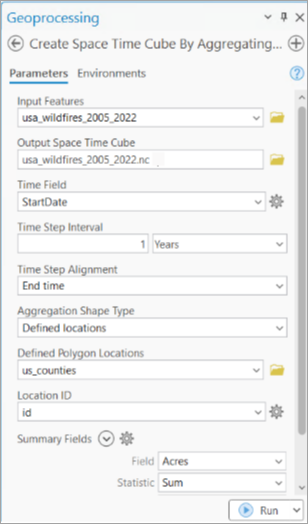

- Cliquez sur l’outil et spécifiez les paramètres comme suit :
Un cube spatio-temporel NetCDF est créé. Le cube spatio-temporel possède une extension de fichier .nc.
Exécuter une analyse
Vous pouvez utiliser tout outil du jeu d’outils Time Series Forecasting (Prévision basée sur une forêt) ou Space Time Pattern Analysis (Analyse des modèles spatio-temporels) pour analyser et identifier des modèles dans un cube spatio-temporel ou estimer les valeurs futures à des emplacements d’un cube spatio-temporel.
- Ouvrez la fenêtre Géotraitement. Dans l’onglet Analysis (Analyse), cliquez sur le bouton Tool (Outil).
- Recherchez Forest-based Forecast.

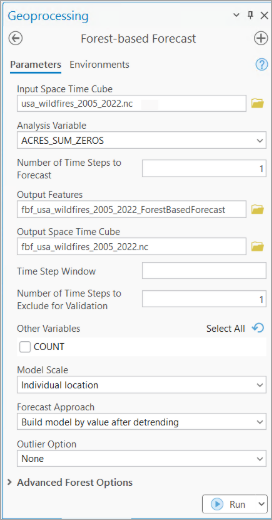

- Cliquez sur l’outil et spécifiez les paramètres comme suit :
Il estime dans chaque comté le nombre total d’acres qui seront brûlés par des incendies.
Créer un cube spatio-temporel
Pour créer une couche de cube spatio-temporel, vous devez utiliser l’outil Make Space Time Cube Layer (Créer une couche de cube spatio-temporel). Vous pouvez accéder à cet outil à partir de la fenêtre Geoprocessing (Géotraitement) ou de l’onglet Map (Carte).
- Sous l'onglet Carte, cliquez sur Ajouter des données. Dans le menu déroulant, cliquez sur Space Time Cube Layer (Couche de cube spatio-temporel).

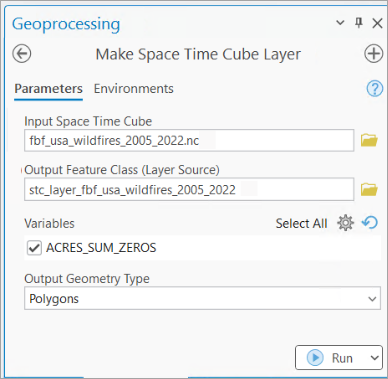

- Spécifiez les paramètres comme suit :
- Cliquez sur Exécuter pour exécuter l'outil.
Une couche de cube spatio-temporel est créée et ajoutée à la fenêtre Contents (Contenu). Le cube spatio-temporel est affiché dans la scène 3D.
Interagir avec la couche spatio-temporelle
Une couche de cube spatio-temporel active le ruban Space Time Cube (Cube spatio-temporel), qui propose plusieurs outils pour configurer, visualiser, explorer et gérer la couche de cube spatio-temporel.
- Activez le ruban Space Time Cube (Cube spatio-temporel) en sélectionnant la couche de cube spatio-temporel dans la fenêtre Contents (Contenu).
- Dans la section Visualize (Visualiser), vérifiez que la valeur du paramètre Variable est ACRES_SUM_ZEROS.
- Dans la section Elevation (Altitude), définissez Vertical Exaggeration (Exagération verticale) sur 2.
La distance verticale est augmentée entre les groupes, ce qui facilite la visualisation de chaque intervalle.
- Dans la section Spatiotemporal Extent (Étendue spatio-temporelle), cliquez sur le menu déroulant Configure Extent (Configurer l’étendue). Définissez la valeur du paramètre Area of Interest (Zone d’intérêt) sur ca_boundary.
Un filtre spatial est appliqué au cube spatio-temporel. Seuls les groupes de Californie sont visibles dans la scène.
- Cochez la case Highlight Forecasted Time Steps (Mettre en surbrillance les intervalles temporels prévus).
Le mode de visualisation du cube spatio-temporel change. Les groupes prévus dans le cube spatio-temporel restent opaques tandis que les autres groupes deviennent transparents.
- Dans la section Visualize (Visualiser) du ruban, dans la bibliothèque Theme (Thème), cliquez sur Forecast Result (Résultat de la prévision).
- Dans la section Explore (Explorer), cliquez sur Time Series Pop-ups by Location (Fenêtres contextuelles de série chronologique par localisation), puis cliquez sur un groupe dans la scène.
Une fenêtre contextuelle apparaît avec un diagramme chronologique pour cet emplacement.
- Fermez le diagramme contextuel.
- Dans la section Data Management (Gestion des données), cliquez sur le menu déroulant Space Time Cube Management (Gestion du cube spatio-temporel), puis sur Subset Cube (Cube subdivisé).
L’outil Subset Space Time Cube (Subdiviser un cube spatio-temporel) s’ouvre.
- Pour supprimer les intervalles temporels prévus, spécifiez les paramètres comme suit :
