Convertir les points de contrôle en sommets (Cartographie)

Synthèse

Convertit les points de contrôle d’une couche d’entités linéaires ou surfaciques en sommets.

Illustration

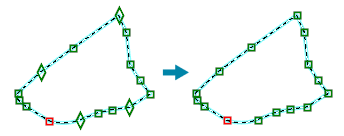

Les quatre points de contrôle en forme de losange sur le polygone exemple sont convertis en sommets normaux après exécution de l’outil.

Utilisation

Attention :

Cet outil modifie les données en entrée. Pour plus d’informations et connaître les stratégies permettant d’empêcher les modifications de données indésirables, reportez-vous à la rubrique Outils qui modifient ou mettent à jour les données en entrée.

• Les points de contrôle sont des sommets qui permettent de contrôler l’apparence de certains effets de symbole, tels que les lignes pointillées. Utilisez cet outil pour supprimer les points de contrôle de toutes les entités en entrée.

• Les sommets ne sont pas supprimés.

• Les points de contrôle ne sont pas pris en charge sur les shapefiles.

Paramètres

Boîte de dialogue

Étiquette	Explication	Type de données
Entités en entrée	Entités linéaires ou surfaciques en entrée contenant la géométrie de point de contrôle qui sera convertie en sommets.	Feature Layer

Sortie obtenue

Étiquette	Explication	Type de données
Entités mises à jour	Entités en entrée mises à jour.	Feature Layer

Python

arcpy.cartography.ConvertControlPointsToVertices(in_features)

Nom	Explication	Type de données
in_features	Entités linéaires ou surfaciques en entrée contenant la géométrie de point de contrôle qui sera convertie en sommets.	Feature Layer

Sortie obtenue

Nom	Explication	Type de données
updated_features	Entités en entrée mises à jour.	Feature Layer

Exemple de code

Exemple 1 d’utilisation de l’outil ConvertControlPointsToVertices (fenêtre Python)

Le script ci-dessous pour la fenêtre Python montre comment utiliser la fonction ConvertControlPointsToVertices en mode immédiat.

import arcpy
arcpy.env.workspace = "C:\data"
arcpy.cartography.ConvertControlPointsToVertices("roads.lyrx")

Exemple 2 d’utilisation de l’outil ConvertControlPointsToVertices (script autonome)

Ce script autonome montre un exemple d’utilisation de la fonction ConvertControlPointsToVertices.

# Name: ConvertControlPointsToVertices_standalone_script.py
# Description: Converts control points on a line or
#              polygon layer into vertices.

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set local variables
in_layer = "roads.lyrx"

# Execute Convert Control Points To Vertices
arcpy.cartography.ConvertControlPointsToVertices(in_layer)

Environnements

Cet outil n’utilise pas d’environnement de géotraitement.
