Remblais déblais (Spatial Analyst)

Disponible avec une licence Spatial Analyst.

Disponible avec une licence 3D Analyst.

Synthèse

Calcule la modification du volume entre deux surfaces. Cet outil est généralement utilisé pour les opérations de remblai et de déblai.

Illustration

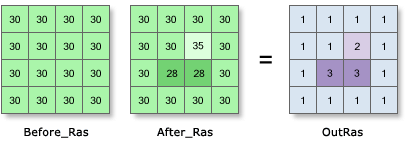

Illustration de l’outil Remblais/déblais

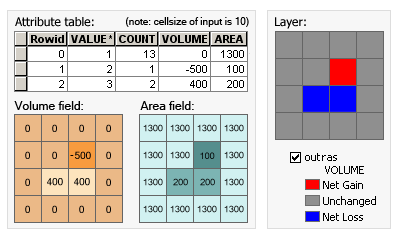

Illustration des champs de l’outil Remblais/déblais
Lorsque l’opération Remblais/déblais est exécutée, par défaut, un moteur de rendu spécialisé est appliqué à la couche qui met en surbrillance les emplacements de remblais et de déblais. Le déterminant se trouve dans la table attributaire du raster en sortie, qui considère qu'un volume est positif à l'endroit où des matériaux ont été retirés (déblai) et négatif lorsque des matériaux ont été ajoutés (remblai).

Utilisation

  • L’outil Remblais/déblais vous permet de créer une carte à partir de deux surfaces en entrée (avant et après) représentant les surfaces et les volumes modifiés par l'ajout ou la suppression de matériau surfacique.

  • Les deux surfaces de raster en entrée doivent coïncider. En d'autres termes, elles doivent avoir une origine commune, le même nombre de lignes et de colonnes de cellules, ainsi que la même taille de cellule.

  • Pour obtenir des résultats précis, les unités z doivent être identiques aux unités terrestres x,y. Il en résulte ainsi des volumes avec des mesures cubiques significatives (par exemple, des mètres cubiques). Si les unités diffèrent, utilisez un facteur z pour convertir les unités z en unités x,y. Par exemple, si les unités x,y sont exprimées en mètres, et que l'unité z est exprimée en pieds, vous pouvez indiquer un facteur z égal à 0,3048 pour convertir les pieds en mètres.

    Vous pouvez également utiliser l’outil mathématique pour créer un raster de surface dans lequel les valeurs z ont été ajustées pour correspondre aux unités terrestres.

  • La table attributaire du raster en sortie présente les modifications des volumes de surface consécutives à l'opération Remblais/déblais. Les différences de volume positives correspondent à des régions de la surface raster initiale déblayée (matériau supprimé). Les différences négatives correspondent aux zones remblayées (matériau ajouté). Pour plus d'informations sur le calcul des résultats, reportez-vous à la rubrique .

  • Lorsque l'opération de remblais/déblais a lieu à l'aide de l'outil, une représentation spécialisée est appliquée par défaut afin de mettre en surbrillance les emplacements de remblai et de déblai. Les zones déblayées sont en bleu, les zones remblayées sont en rouge. Les zones inchangées sont en gris.

  • Si le raster en entrée doit être ré-échantillonné, la technique bilinéaire sera utilisée. Un raster en entrée peut être ré-échantillonné par exemple lorsque le système de coordonnées en sortie, l’étendue ou la taille de cellule est différent(e) de celui ou celle en entrée.

Paramètres

ÉtiquetteExplicationType de données
Surface raster initiale en entrée

Entrée qui représente la surface avant l'opération de remblai/déblai.

Raster Layer
Surface raster résultante en entrée

Entrée qui représente la surface après l'opération de remblai/déblai.

Raster Layer
Facteur Z
(Facultatif)

Nombre d’unités x,y terrestres sur une unité z de surface.

Le facteur z ajuste les unités de mesure des unités z lorsqu’elles sont différentes des unités x,y de la surface en entrée. Les valeurs z de la surface en entrée sont multipliées par le facteur z lors du calcul de la surface finale en sortie.

Si les unités x,y et les unités z utilisent les mêmes unités de mesure, le facteur z est égal à 1. Il s’agit de l’option par défaut.

Si les unités x,y et les unités z sont exprimées dans des unités de mesure différentes, le facteur z doit être défini de façon appropriée, sinon les résultats sont incorrects. Par exemple, si les unités z sont des pieds et les unités x,y sont des mètres, vous devez utiliser un facteur z égal à 0,3048 pour convertir les unités z de pieds en mètres (1 pied = 0,3048 mètre).

Double

CutFill(in_before_surface, in_after_surface, {z_factor})
NomExplicationType de données
in_before_surface

Entrée qui représente la surface avant l'opération de remblai/déblai.

Raster Layer
in_after_surface

Entrée qui représente la surface après l'opération de remblai/déblai.

Raster Layer
z_factor
(Facultatif)

Nombre d’unités x,y terrestres sur une unité z de surface.

Le facteur z ajuste les unités de mesure des unités z lorsqu’elles sont différentes des unités x,y de la surface en entrée. Les valeurs z de la surface en entrée sont multipliées par le facteur z lors du calcul de la surface finale en sortie.

Si les unités x,y et les unités z utilisent les mêmes unités de mesure, le facteur z est égal à 1. Il s’agit de l’option par défaut.

Si les unités x,y et les unités z sont exprimées dans des unités de mesure différentes, le facteur z doit être défini de façon appropriée, sinon les résultats sont incorrects. Par exemple, si les unités z sont des pieds et les unités x,y sont des mètres, vous devez utiliser un facteur z égal à 0,3048 pour convertir les unités z de pieds en mètres (1 pied = 0,3048 mètre).

Double
