Correspondance (3D Analyst)

Synthèse

Crée un raster par correspondance des valeurs d’un autre champ de la table du raster en entrée.

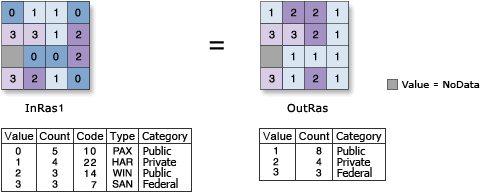

Illustration

Illustration de l’outil Correspondance
OutRas = Lookup(InRas1, "Category")Lookup_3d (InRas1, "Category", OutRas)

Utilisation

  • Les types de champ numérique (nombre entier ou à virgule flottante) ou chaîne sont tous les deux pris en charge. S'il s'agit d'un champ de type entier ou chaîne, la sortie est un raster de type entier. Sinon, le raster en sortie est à virgule flottante.

  • Si le champ de correspondance est un nombre entier, ses valeurs sont écrites en tant que valeur dans la table attributaire du raster en sortie. Les autres éléments de la table attributaire de raster en entrée ne sont pas transférés vers la table attributaire de raster en sortie.

    Exemple d’une table attributaire de raster en entrée avec champ numérique Attr1

        Value   Count   Attr1
        1       294     1
        2       345     8
        3       654     3

    Table attributaire en sortie de Lookup (Correspondance) sur le champ Attr1

        Value   Count
        1       294
        3       654
        8       345
  • Si le champ de correspondance est une chaîne, le champ de correspondance apparaît dans la table attributaire du raster en sortie et le champ de valeur est de même type numérique que le raster en entrée. Les autres éléments de la table attributaire de raster en entrée ne sont pas transférés vers la table attributaire de raster en sortie.

    Par exemple, imaginez la table attributaire d’un raster en entrée avec champ de chaîne Text1

        Value   Count   Attr1   Text1
        1        294    1       A
        2       6218    8       B
        3         28    3
        4       3603    9       3

    La table attributaire du raster en sortie résultant de l’exécution de l’outil Correspondance sur le champ Text1 serait

        Value   Count   Text1
        1        294    A
        2       6218    B
        3         28
        4       3603    3

Paramètres

ÉtiquetteExplicationType de données
Raster en entrée

Le raster en entrée contenant un champ à partir duquel vous voulez créer un raster.

Raster Layer
Champ de correspondance

Champ contenant les valeurs souhaitées du nouveau raster.

Il peut s'agir d'un champ de type numérique ou chaîne.

Field
Raster en sortie

Raster en sortie dont les valeurs sont déterminées par le champ spécifié du raster en entrée.

Raster Dataset

Valeur renvoyée

ÉtiquetteExplicationType de données
Raster en sortie

Raster en sortie dont les valeurs sont déterminées par le champ spécifié du raster en entrée.

Raster

arcpy.ddd.Lookup(in_raster, lookup_field, out_raster)
NomExplicationType de données
in_raster

Le raster en entrée contenant un champ à partir duquel vous voulez créer un raster.

Raster Layer
lookup_field

Champ contenant les valeurs souhaitées du nouveau raster.

Il peut s'agir d'un champ de type numérique ou chaîne.

Field
out_raster

Raster en sortie dont les valeurs sont déterminées par le champ spécifié du raster en entrée.

Raster Dataset

Valeur renvoyée

NomExplicationType de données
out_raster

Raster en sortie dont les valeurs sont déterminées par le champ spécifié du raster en entrée.

Raster

Exemple de code

Exemple 1 d’utilisation de l’outil Correspondance (fenêtre Python)

Cet exemple crée un raster déterminé par le champ spécifié du raster en entrée.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outRaster = Lookup("mycity","land_code")
outRaster.save("C:/sapyexamples/output/mylandcode.img")
Exemple 2 d’utilisation de l’outil Correspondance (script autonome)

Cet exemple crée un raster déterminé par le champ spécifié du raster en entrée.

# Name: lookup_example02.py
# Description: Creates a new raster by looking up values found in another
#              field in the table of the input raster.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "mycity"
lookupField = "land_code"

# Execute Lookup
outRaster = Lookup(inRaster, lookupField)

# Save the output
outRaster.save("C:/sapyexamples/output/mylandcode")
Exemple 1 d’utilisation de l’outil Correspondance (fenêtre Python)

Cet exemple crée un raster déterminé par le champ spécifié du raster en entrée.

import arcpy
from arcpy import env
env.workspace = "C:/data"
arcpy.Lookup_3d("mycity", "land_code", "C:/output/mylandcode.img")
Exemple 2 d’utilisation de l’outil Correspondance (script autonome)

Cet exemple crée un raster déterminé par le champ spécifié du raster en entrée.

# Name: Lookup_3d_Ex_02.py
# Description: Creates a new raster by looking up values found in another
#     field in the table of the input raster.
# Requirements: 3D Analyst Extension

# Import system modules
import arcpy
from arcpy import env

# Set environment settings
env.workspace = "C:/data"

# Set local variables
inRaster = "mycity"
lookupField = "land_code"
outRaster = "C:/output/mylandcode"

# Execute Lookup
arcpy.ddd.Lookup(inRaster, lookupField, outRaster)
