Agregar los límites del proyecto

La herramienta Agregar los límites del proyecto crea límites de polígono 2D en un mapa según las extensiones de documentos agregadas. Esta herramienta incluye unas cuantas opciones de forma de salida diferentes y al menos una debe estar seleccionada para ejecutar la herramienta.

Caso de uso

Esta herramienta puede utilizarse para delinear los límites de las áreas del proyecto, lo que ayuda a visualizar y conocer la extensión espacial general y las relaciones entre las extensiones de documentos agregadas.

Configuración de herramientas

La configuración de la herramienta Agregar los límites del proyecto permite a los usuarios a seleccionar hasta cuatro formas de salida para rastrear las extensiones generales de los archivos en los proyectos BIM individuales.

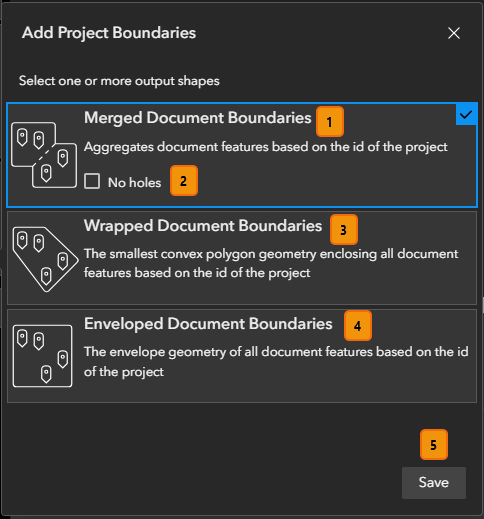

Configuración de la herramienta Agregar los límites del proyecto

ElementoDescripción

1

Seleccione la salida Límites de documentos fusionados para agregar polígonos que representen la unión geométrica de las entidades de documento según el Id. del proyecto. Los espacios están permitidos con esta configuración. Consulte Unión (análisis) para obtener más información.

Nota:

Esta forma de salida está seleccionada en la configuración de la herramienta de forma predeterminada.

2

Seleccione la salida (Sin huecos) para agregar polígonos que representen la unión geométrica de las entidades de documento según el Id. del proyecto. Los espacios no están permitidos con esta configuración. Consulte Unión (análisis) para obtener más información.

3

Seleccione la salida Límites de documentos ajustados para crear polígonos que representen la geometría mínima de delimitación de todos los documentos según el Id. del proyecto. Consulte Geometría mínima de delimitación para obtener más información.

4

Seleccione la salida Límites de documentos en sobre para obtener la geometría de sobre de todos los documentos según el Id. del proyecto. Consulte De contorno de entidad a polígono para obtener más información.

5

Haga clic en el botón Guardar para almacenar los ajustes de configuración.

Configurar la herramienta

Para configurar la herramienta Agregar los límites del proyecto, siga estos pasos:

  1. Seleccione la herramienta Agregar los límites del proyecto Icono Agregar los límites del proyecto.
    Nota:

    Agregar extensiones de documento se seleccionará siempre de forma predeterminada para el límite del proyecto como forma global según las extensiones de los polígonos de documentos 2D.

  2. Haga clic en el botón Configuración Icono Configurar para configurar las formas de salida.
    Nota:

    Debe seleccionar al menos una forma de salida.

  3. Haga clic en Guardar. La configuración de la herramienta se cierra.

Salida

Una vez que las herramientas se han completado correctamente, la tabla Proyectos BIM se rellenará con la lista de formas de resumen de salida sincronizadas de forma satisfactoria por proyecto Autodesk Construction Cloud (ACC) o BIM 360. En la tabla Proyectos BIM se proporciona una combinación de información de proyectos BIM de cada proyecto de ACC o BIM 360 seleccionado, además de datos de capas de entidades de SIG.

Limitaciones

Las formas de los límites de proyectos no serán precisas si alguno de los documentos seleccionados no puede sincronizar el proyecto de ArcGIS GeoBIM.
