Widget Orden de visualización

El widget Orden de visualización define las reglas para crear mosaicos y mostrar imágenes superpuestas. Un mosaico es una combinación o fusión de dos o más imágenes. Puede utilizar el widget para crear un mosaico a partir de una capa de imágenes de ArcGIS con un dataset de mosaicos.

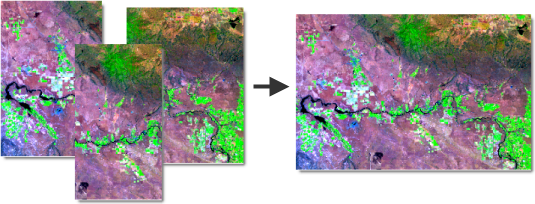

Seis imágenes adyacentes se unen en un mosaico para formar una sola imagen.

En muchos casos, las imágenes ráster de entrada se solapan. Esto significa que puede crear diferentes mosaicos a partir del mismo grupo de imágenes ráster de entrada en función de cómo desee tratar las áreas superpuestas.

Se crea un mosaico a partir de imágenes de entrada superpuestas.

El widget utiliza métodos de mosaico para ordenar imágenes superpuestas y operadores de mosaico para visualizar imágenes ordenadas sobre la marcha.

Ejemplos

Use este widget para apoyar los requisitos de diseño de la aplicación como por ejemplo los siguientes:

• Desea mostrar determinadas imágenes de una colección de imágenes.
• Desea definir el orden de visualización de las imágenes en función de los valores de un campo de atributo.
• Desea que parte de un mosaico en el que se superponen dos imágenes muestre los valores de píxel medios de dos imágenes que se superponen en un mosaico.

Notas de uso

Este widget requiere la conexión a un widget Mapa. El widget Mapa debe contener un mapa web o una escena web con al menos una capa de imágenes.

Nota:

El widget Orden de visualización solo admite capas de imágenes dinámicas con un dataset de mosaico como fuente de datos.

Al incluir este widget en una aplicación, un panel ofrece a los usuarios las siguientes opciones de interacción:

• Utilice el menú desplegable para seleccionar una capa de imágenes compatible del mapa o escena conectados.
• Método de mosaico: elija un método de mosaico. El método mosaico define cómo el widget crea un mosaico a partir de las imágenes de entrada. Por ejemplo, el método Por atributo ordena las imágenes basándose en un campo de la tabla de atributos. Cuando se utiliza Ninguno, el widget crea el mosaico utilizando el orden de las imágenes en la tabla de atributos. Los métodos de mosaico aparecen en el menú desplegable si están permitidos en la capa de imágenes.

  Dependiendo del método de mosaico que elija, se le pedirá que introduzca datos como un atributo, el valor de mayor prioridad o el ID de la imagen.

• Operador de mosaico: elija un operador de mosaico. El operador de mosaico define cómo aplicar un método de mosaico. El widget utiliza métodos de mosaico y operadores de mosaico para resolver el solapamiento de celdas en el mosaico. Los distintos métodos de mosaico admiten diferentes operadores de mosaico.

Más información sobre los métodos y operadores de mosaico en la documentación de ArcGIS Pro

Configuración

El widget Mostrar orden incluye las siguientes opciones:

• Seleccionar un widget Mapa: seleccione un widget Mapa. Un menú desplegable muestra todos los widgets Mapa de la aplicación. El widget Orden de visualización se conecta automáticamente al primer mapa de la página actual.
  • Si conecta un widget Mapa, los mapas o escenas conectados aparecerán en una lista en los ajustes del widget. Haga clic en el botón Seleccionar capas para abrir el panel Seleccionar capas, en el que puede activar la opción Personalizar capas.
  • • Al activar la opción Personalizar capas, ocurre lo siguiente:
      • Puede elegir qué capas de imágenes conectar al widget Orden de visualización.
      • Si agrega o elimina capas del mapa o escena en tiempo de ejecución, dichos cambios no se sincronizan con el widget Orden de visualización.
    • Al desactivar la opción Personalizar capas, ocurre lo siguiente:
      • Todas las capas de imágenes compatibles aparecen en el widget Orden de visualización.
      • Si agrega o elimina capas del mapa o escena en tiempo de ejecución, dichos cambios se sincronizan automáticamente con el widget Orden de visualización.

Opciones de interacción

El widget admite acciones, que puede configurar en la pestaña Acción de la configuración del widget.

Active las acciones de datos para agregar botones a la interfaz de usuario del widget para realizar determinadas acciones, como aplicar zoom a imágenes del mapa o desplazarlas.
