Existen cinco tipos de cuadrícula que se pueden agregar a un marco de mapa: retículas, cuadrículas medidas, cuadrículas MGRS, cuadrículas de referencia y cuadrículas personalizadas. Las cuadrículas se utilizan para mostrar coordenadas o dividir el marco de mapa. Se puede agregar a cualquier marco de mapa.

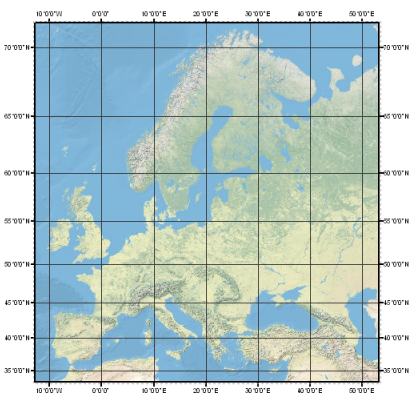

Retículas
Las retículas son líneas que muestran paralelos de latitud y meridianos de longitud de la Tierra. Se utilizan para mostrar la ubicación en coordenadas geográficas (grados de latitud y longitud).
Más información sobre cómo utilizar las retículas.
Cuadrículas medidas
Las cuadrículas medidas son redes de líneas horizontales y verticales espaciadas uniformemente que se utiliza para identificar ubicaciones en un mapa. Se utilizan para mostrar la ubicación utilizando coordenadas proyectadas.
Más información sobre cómo utilizar las cuadrículas medidas.
Cuadrículas MGRS
Las cuadrículas del Sistema de Referencia de Cuadrícula Militar (MGRS) son un tipo de cuadrícula medida especial. Se utiliza para mostrar ubicaciones en un sistema de coordenadas UTM y mostrar información específica de MGRS, como designadores de cuadrícula de 100.000 metros.
Más información sobre cómo utilizar las cuadrículas MGRS.
Cuadrículas de referencia
Las cuadrículas de referencia son redes de columnas y filas que se utiliza para dividir un mapa en rectángulos de igual área. Se utilizan para dividir visualmente el mapa, independientemente del sistema de coordenadas, para permitir la referenciación simple a la ubicación.
Más información sobre cómo utilizar las cuadrículas de referencia.
Cuadrículas personalizadas
Las cuadrículas personalizadas se basan en una capa de entidades poligonales o de línea en un mapa. La entidad poligonal o de línea actúa como las líneas de la cuadrícula y la cuadrícula personalizada le permite etiquetar esas líneas fuera del marco de mapa. Las etiquetas se crean a partir de las entidades que intersecan el borde del marco del mapa. Un ejemplo de cuadrícula personalizada es una cuadrícula de término municipal y rango, como la que se muestra a continuación.
Más información sobre cómo utilizar las cuadrículas personalizadas.
