Clasificar superposición de LAS (3D Analyst)

Resumen

Clasifica los puntos LAS de escaneados superpuestos procedentes de levantamientos topográficos LIDAR aéreos.

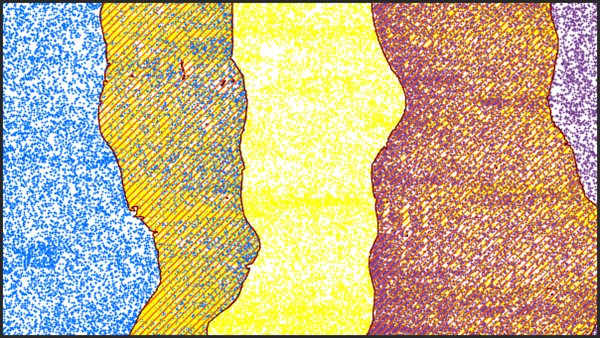

Ilustración

Uso

• Lograr una distribución regular de puntos a menudo mejora el rendimiento de las herramientas posteriores. Los datos derivados de puntos con distribución irregular podrían producir un margen de error no deseado. Cuando los levantamientos topográficos LIDAR aéreos tienen puntos LAS de líneas de vuelo superpuestas, los datos LAS generalmente tendrán una mayor densidad de puntos en el área de superposición. El ángulo de escaneo de puntos de las diferentes líneas de vuelo también puede variar ampliamente. Normalmente, los puntos con ángulos de escaneo más grandes tendrán un margen de error mayor que los puntos cuyos ángulos de escaneo están más cerca del nadir. La clasificación de puntos superpuestos permite filtrar los datos LAS de manera que se produzca una densidad de puntos uniforme. La designación Superponer permite filtrar los puntos y excluirlos de las operaciones de visualización y análisis posteriores.

• El atributo de Id. de origen de punto de un punto LAS identifica la línea de vuelo desde la cual se recopiló el punto. Este atributo se utiliza para establecer la presencia de puntos de superposición. Los datos LAS se evalúan en una distancia de muestreo determinada. Cuando se encuentran puntos con diferentes Id. de origen de punto dentro del área que se está evaluando, el ángulo de escaneo se utiliza para establecer qué Id. de origen de punto representa los puntos que no se superponen. El Id. de origen de punto con el ángulo de escaneo más cercano a 0, o nadir, se conservará como puntos que no se superponen. Los puntos asociados con los Id. de origen de puntos restantes se marcarán como superpuestos.

  El tamaño de la muestra utilizada para evaluar los puntos LAS debería ser, aproximadamente, entre el doble y el triple del espaciado de puntos nominal de los datos LAS. El uso de una distancia de muestreo mayor introduce la posibilidad de clasificar erróneamente los puntos, y el uso de tamaños de muestra más pequeños puede no capturar suficientes puntos para identificar adecuadamente los puntos de superposición.

• Esta herramienta funciona con archivos .las o .zlas en teselas que combinan registros de puntos de varias líneas de vuelo. Cada archivo se procesa de forma independiente, lo que significa que no se detectarán puntos superpuestos si cada línea de vuelo se almacena en un archivo separado. Utilice la herramienta LAS de tesela para fusionar dichos archivos.

• A los puntos de superposición en archivos LAS versión 1.4 con formatos de registro de puntos del 6 al 8 se les asignará el indicador de clasificación de superposición. Esto permite que los puntos conserven su valor de clasificación original. Los puntos de superposición de todos los demás archivos .las admitidos reciben un valor de código de clase de 12. Si el valor de código de clase de 12 se está utilizando en los archivos .las de entrada para representar otras cosas que no sean escaneos de superposición, puede utilizar la herramienta Cambiar códigos de clase LAS para reasignar estos puntos a otro valor antes de ejecutar esta herramienta.

Parámetros

Cuadro de diálogo

Etiqueta	Explicación	Tipo de datos
Dataset LAS de entrada	El dataset LAS de teselas que se procesará.	LAS Dataset Layer
Distancia de muestra	La distancia de cualquier dimensión del área cuadrada que se utilizará para evaluar los datos LAS. Si se especifica Desconocido como unidad lineal, la unidad se definirá mediante la referencia espacial del archivo .las de entrada.	Linear Unit
Extensión de procesamiento (Opcional)	La extensión de los datos que se evaluarán. Extensión de visualización actual : la extensión se basará en el mapa o la escena activa. Extensión de dibujo : la extensión se basará en un rectángulo dibujado en el mapa o la escena. Extensión de mapa : la extensión se basará en una capa de mapa activa. Elija una capa disponible o utilice la opción Extensión de datos en todas las capas. Cada capa de mapas tiene las opciones siguientes: Todas las entidades : extensión de todas las entidades. Entidades seleccionadas : extensión de las entidades seleccionadas. Entidades visibles : extensión de las entidades visibles. Examinar : la extensión se basará en un dataset. Intersección de entradas : la extensión será la extensión de intersección de todas las entradas. Combinación de entradas : la extensión será la extensión combinada de todas las entradas. Portapapeles : la extensión puede copiarse en y desde el portapapeles. Copiar extensión : copia la extensión y el sistema de coordenadas en el portapapeles. Pegar extensión : pega la extensión y el sistema de coordenadas desde el portapapeles. Si el portapapeles no incluye un sistema de coordenadas, la extensión utilizará el sistema de coordenadas del mapa. Restablecer extensión : la extensión se restablecerá al valor predeterminado. Cuando las coordenadas se proporcionan de forma manual, las coordenadas deben ser valores numéricos y encontrarse en el sistema de coordenadas del mapa activo. El mapa podría utilizar unidades de visualización distintas de las coordenadas proporcionadas. Utilice un valor de signo negativo para las coordenadas sur y oeste.	Extent
Procesar todos los archivos LAS que intersequen la extensión (Opcional)	Especifica cómo se va a utilizar el área de interés para determinar el modo de procesar los archivos .las. El área de interés está definida por el valor del parámetro Extensión de procesamiento, el valor del parámetro Límite de procesamiento, o una combinación de ambos. Desactivado: solo se procesarán los puntos LAS que intersequen el área de interés. Esta es la opción predeterminada. Activado: si alguna parte del archivo .las interseca el área de interés, se procesarán todos los puntos de ese archivo, incluidos los que queden fuera del área de interés.	Boolean
Calcular estadísticas (Opcional)	Especifica si las estadísticas se calcularán para los archivos .las a los que hace referencia el dataset LAS. Calcular estadísticas proporciona un índice espacial para cada archivo .las, lo que mejora el análisis y el rendimiento de la visualización. Las estadísticas también mejoran la experiencia de filtrado y simbología al limitar la visualización de los atributos LAS, como los códigos de clasificación y la información de retorno, a los valores presentes en el archivo .las. Activado: se calcularán las estadísticas. Esta es la opción predeterminada. Desactivada: no se calcularán las estadísticas.	Boolean
Actualizar pirámide (Opcional)	Especifica si la pirámide de dataset LAS se actualizará después de modificar los códigos de clase. Activado: se actualizará la pirámide de dataset LAS. Esta es la opción predeterminada. Desactivado: no se actualizará la pirámide de dataset LAS.	Boolean

Salida derivada

Etiqueta	Explicación	Tipo de datos
Dataset LAS de salida	El dataset LAS que se va a modificar.	LAS Dataset Layer

Python

arcpy.ddd.ClassifyLasOverlap(in_las_dataset, sample_distance, {extent}, {process_entire_files}, {compute_stats}, {update_pyramid})

Nombre	Explicación	Tipo de datos
in_las_dataset	El dataset LAS de teselas que se procesará.	LAS Dataset Layer
sample_distance	La distancia de cualquier dimensión del área cuadrada que se utilizará para evaluar los datos LAS. Este valor se puede expresar como un número y un valor de unidad lineal, por ejemplo, 3 metros. Si no se especifican las unidades lineales o se introducen como Unknown, la unidad se definirá mediante la referencia espacial del archivo .las de entrada.	Linear Unit
extent (Opcional)	La extensión de los datos que se evaluarán. MAXOF: se usará la extensión máxima de todas las entradas. MINOF: se usará el área mínima común a todas las entradas. DISPLAY: la extensión es igual a la visualización visible. Nombre de capa: se utilizará la extensión de la capa especificada. Objeto de Extent: se utilizará la extensión del objeto especificado. Cadena de coordenadas delimitada por espacios: se utilizará la extensión de la cadena especificada. Las coordenadas se expresan como x-min, y-min, x-max, y-max.	Extent
process_entire_files (Opcional)	Especifica cómo se va a aplicar la extensión de procesamiento. PROCESS_EXTENT—Solo se procesarán los puntos LAS que intersequen el área de interés. Esta es la opción predeterminada. PROCESS_ENTIRE_FILES—Si alguna parte del archivo .las interseca el área de interés, se procesarán todos los puntos de ese archivo, incluidos los que queden fuera del área de interés.	Boolean
compute_stats (Opcional)	Especifica si las estadísticas se calcularán para los archivos .las a los que hace referencia el dataset LAS. Calcular estadísticas proporciona un índice espacial para cada archivo .las, lo que mejora el análisis y el rendimiento de la visualización. Las estadísticas también mejoran la experiencia de filtrado y simbología al limitar la visualización de los atributos LAS, como los códigos de clasificación y la información de retorno, a los valores presentes en el archivo .las. COMPUTE_STATS—Se calcularán las estadísticas. Esta es la opción predeterminada. NO_COMPUTE_STATS—No se calcularán las estadísticas.	Boolean
update_pyramid (Opcional)	Especifica si la pirámide de dataset LAS se actualizará después de modificar los códigos de clase. UPDATE_PYRAMID—Se actualizará la pirámide de dataset LAS. Esta es la opción predeterminada. NO_UPDATE_PYRAMID—No se actualizará la pirámide de dataset LAS.	Boolean

Salida derivada

Nombre	Explicación	Tipo de datos
out_las_dataset	El dataset LAS que se va a modificar.	LAS Dataset Layer

Muestra de código

Ejemplo 1 de ClassifyLasOverlap (ventana de Python)

En el siguiente ejemplo se muestra cómo usar esta herramienta en la ventana de Python.

arcpy.env.workspace = 'C:/data'

arcpy.ddd.ClassifyLasOverlap('Denver_2.lasd', '1 Meter')

Ejemplo 2 de ClassifyLasOverlap (script independiente)

En el siguiente ejemplo se muestra cómo usar esta herramienta en un script independiente de Python.

'''****************************************************************************
       Name: Classify Lidar & Extract Building Footprints
Description: Extract footprint from lidar points classified as buildings,
             regularize its geometry, and calculate the building height.

****************************************************************************'''
import arcpy

lasd = arcpy.GetParameterAsText(0)
dem = arcpy.GetParameterAsText(1)
footprint = arcpy.GetParameterAsText(2)

try:
    desc = arcpy.Describe(lasd)
    if desc.spatialReference.linearUnitName in ['Foot_US', 'Foot']:
        unit = 'Feet'
    else:
        unit = 'Meters'
    ptSpacing = desc.pointSpacing * 2.25
    sampling = '{0} {1}'.format(ptSpacing, unit)
    # Classify overlap points
    arcpy.ddd.ClassifyLASOverlap(lasd, sampling)
    # Classify ground points
    arcpy.ddd.ClassifyLasGround(lasd)
    # Filter for ground points
    arcpy.management.MakeLasDatasetLayer(lasd, 'ground', class_code=[2])
    # Generate DEM
    arcpy.conversion.LasDatasetToRaster('ground', dem, 'ELEVATION',
                                        'BINNING NEAREST NATURAL_NEIGHBOR',
                                        sampling_type='CELLSIZE',
                                        sampling_value=desc.pointSpacing)
    # Classify noise points
    arcpy.ddd.ClassifyLasNoise(lasd, method='ISOLATION', edit_las='CLASSIFY',
                               withheld='WITHHELD', ground=dem,
                               low_z='-2 feet', high_z='300 feet',
                               max_neighbors=ptSpacing, step_width=ptSpacing,
                               step_height='10 feet')
    # Classify buildings
    arcpy.ddd.ClassifyLasBuilding(lasd, '7.5 feet', '80 Square Feet')
    #Classify vegetation
    arcpy.ddd.ClassifyLasByHeight(lasd, 'GROUND', [8, 20, 55],
                                  compute_stats='COMPUTE_STATS')
    # Filter LAS dataset for building points
    lasd_layer = 'building points'
    arcpy.management.MakeLasDatasetLayer(lasd, lasd_layer, class_code=[6])
    # Export raster from lidar using only building points
    temp_raster = 'in_memory/bldg_raster'
    arcpy.management.LasPointStatsAsRaster(lasd_layer, temp_raster,
                                           'PREDOMINANT_CLASS', 'CELLSIZE', 2.5)
    # Convert building raster to polygon
    temp_footprint = 'in_memory/footprint'
    arcpy.conversion.RasterToPolygon(temp_raster, temp_footprint)
    # Regularize building footprints
    arcpy.ddd.RegularizeBuildingFootprint(temp_footprint, footprint,
                                          method='RIGHT_ANGLES')

except arcpy.ExecuteError:
    print(arcpy.GetMessages())

Entornos

Espacio de trabajo actual, Extensión
