Trabajar con capas de entidades agrupadas

Las capas de entidades agrupadas son una agregación visual de entidades de puntos. Las entidades de puntos se agrupan para simplificar la visualización de los datos. Cada clúster representa dos o más entidades en el dataset y, de forma predeterminada, se muestra un marcador de texto en la parte superior del clúster para comunicar el número de entidades representadas (el recuento de entidades) u otra estadística de resumen.

La forma en que los clústeres agregan entidades es dinámica. A medida que navega por el mapa, los clústeres cambian para representar las entidades de forma diferente. Los clústeres se dibujan en lugar de las entidades hasta que la distancia geográfica entre ellas sea lo suficientemente grande como para dibujar puntos individuales o hasta que se sobrepase el umbral de escala de clustering. Los cambios en el número de clústeres y los tamaños de los clústeres se determinan en parte por el radio de clustering.

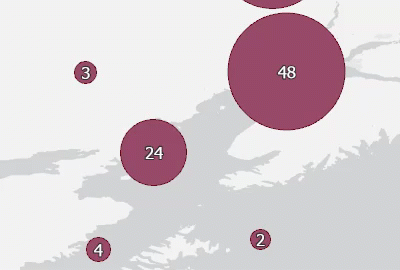

Los clústeres cambian a medida que navega por el mapa.
Los clústeres se agregan de forma distinta o se dividen completamente a medida que navega por la vista de mapa.

Administrar el dibujo de clústeres

Puede cambiar que se visualicen o no los clústeres para una capa de puntos mediante las herramientas de la pestaña Clustering.

Nota:

En una escena, los clústeres solo se pueden visualizar para capas de puntos en la categoría Capas 2D.

Para activar y desactivar la visualización de clústeres, siga estos pasos:

  1. En un mapa o una escena, seleccione una capa de entidades agrupada en el panel Contenido.
  2. En la pestaña Clustering, en el grupo Visibilidad, haga clic en el botón Clústeres Draw Clusters.

Cuando se dibujan clústeres en el mapa, se redistribuyen y vuelven a dibujar cada vez que se cambia la extensión de la vista de mapa. Se dibujan en el mismo sistema de coordenadas que el de las entidades. Debido a la naturaleza dinámica del clustering, puede tardar algo de tiempo en finalizar el cálculo de los valores de resumen de estadísticas para cada clúster y en completar el dibujo. Si la aplicación requiere tiempo adicional para agrupar en clúster el gran número de entidades de la extensión del mapa, aparece un mensaje de advertencia.

Los métodos de agregación de clustering no tienen en cuenta el valor z de una entidad y no se admite. Los clústeres no se dibujan si la capa se encuentra en la categoría Capas 3D de una escena global o local.

Ajustar la distancia entre clústeres

El radio de clustering es la distancia utilizada para agrupar entidades de puntos y visualizarlas como un clúster único. Puede aumentar o reducir este ajuste, al que se puede acceder desde la pestaña Clustering de la cinta y también desde el panel Simbología. Un radio de clustering inferior aumenta el número de clústeres.

Para ajustar la distancia entre clústeres, en la pestaña Clustering, en el grupo Distancia, haga clic en el botón Radio de clustering Clustering Radius. Ajuste el control deslizante a la izquierda (Bajo) o a la derecha (Alto). Cada cambio del control deslizante actualiza el dibujo de los clústeres.

Ajustar el umbral de escala

De forma predeterminada, los clústeres se dibujan en todas las escalas del mapa. Sin embargo, si lo desea, puede establecer un umbral de escala para especificar a qué escala de mapa se dibujan las entidades de punto individuales en lugar de los clústeres. Cuando se establece un umbral de escala, el mapa dibuja entidades de puntos solo si se acerca más que el umbral de escala.

Para ajustar el umbral de escala, en la pestaña Clustering, en el grupo Visibilidad, haga clic en la lista desplegable Umbral de escala. Elija una escala predefinida o la escala actual o proporcione una escala personalizada.

Selección de clústeres

No puede seleccionar clústeres porque las entidades agrupadas se utilizan principalmente para la visualización. Puede seleccionar las entidades subyacentes del clúster de forma interactiva desde la tabla de atributos o utilizando herramientas de geoprocesamiento de selección mientras las entidades aún están agrupadas.

Trabajar con elementos emergentes de clústeres

Puede abrir un elemento emergente para mostrar estadísticas de resumen calculadas para las entidades agrupadas haciendo clic en un clúster con la herramienta Explorar Herramienta Explorar. Si hace clic en una entidad que no esté agrupada en clúster, se mostrará el elemento emergente de la entidad individual en su lugar. No puede utilizar elementos emergentes en los clústeres de escenas.

Para configurar los elementos emergentes correspondientes a los clústeres, haga clic con el botón derecho en la capa de entidades del panel Contenido y elija Configurar ventanas emergentes Configurar elementos emergentes. A continuación, en el panel Configurar ventanas emergentes, haga clic en la subpestaña Clústeres. Para obtener información sobre cómo utilizar este panel, consulte Configurar ventanas emergentes.

Símbolos y leyendas de clústeres

La simbología de la capa de entidades para los clústeres puede ser distinta de la simbología utilizada para las entidades. Vea Simbolizar capas de entidades agrupadas para obtener más información.

Si una capa de entidades se agrega en clústeres, tanto la simbología de la entidad como la del clúster aparecen en su leyenda. Con los colores sin clasificar y los símbolos proporcionales, el campo de resumen se muestra y el rango de valores dentro de la extensión se calcula y se genera de forma dinámica. Si el número de clústeres de la vista no está disponible, los valores mínimo y máximo de la leyenda se sustituyen por Bajo y Alto. Por ejemplo, si se acerca a otra área donde los clústeres no están presentes y cambia la simbología, los valores exactos no se pueden calcular.

El tamaño del símbolo de un clúster se controla del mismo modo que se aumenta o disminuye el símbolo de una entidad, pero es importante tener en cuenta que el tamaño del símbolo y el tamaño del texto se controlan por separado.

Compartir capas de entidades agrupadas

Puede compartir una capa de entidades agrupadas como una capa de entidades web, mapa web o capa de imágenes de mapa en ArcGIS Online o ArcGIS Enterprise y consumir la capa web en ArcGIS AllSource.

Hay algunas situaciones en las que compartir una capa de entidades agrupada puede dar lugar a cambios en la visualización de los clústeres y sus símbolos. Para obtener más información, consulte 24148: La visualización de clustering se puede degradar.
