Métodos de creación de detección interactiva de objetos

Disponible con una licencia Advanced.

Disponible con licencia de Image Analyst.

La detección interactiva de objetos es una herramienta que utiliza un modelo de aprendizaje profundo entrenado para reconocer objetos mostrados en un mapa o una escena. Cada entidad identificada se representa mediante una entidad de punto con una ubicación en el sistema de coordenadas del mapa. La detección interactiva de objetos también almacena atributos que detallan la orientación y la extensión del objeto, así como su valor de confianza como una coincidencia probable. Se ha diseñado para la detección a demanda de objetos en el mapa o la escena actual.

Para detectar objetos, en la pestaña Análisis, en el grupo Flujos de trabajo, expanda la galería Análisis 3D exploratorio y haga clic en Detección de objetos Detección interactiva para abrir el panel Análisis exploratorio y activar la herramienta Detección de objetos. Elija un modelo para definir los parámetros de detección, revise los parámetros y seleccione un método de creación para utilizar la herramienta. Este tema explica cómo utilizar cada método de creación.

Esta herramienta requiere la instalación de las bibliotecas de aprendizaje profundo antes de ejecutarla.

Licencia:

La herramienta de detección de objetos interactivos requiere una licencia de ArcGIS Pro Advanced o la extensión ArcGIS Image Analyst.

El modelo de ventanas y puertas de Esri se basa en la posición de la cámara para establecer la vista para detectar objetos. Los dos métodos de creación son los siguientes:

  • Cámara actual Cámara actual: detecta ventanas y puertas aplicando la posición de la cámara actual. Idealmente, ha navegado y colocado la perspectiva de la cámara de la forma más precisa posible.
  • Reposicionar cámara (solo 3D) Reposicionar cámara: detecte ventanas y puertas en la escena actual ajustando la cámara horizontal o verticalmente en el punto de visualización. Idealmente, ha navegado y configurado la vista de la mejor manera posible y la cámara se reposicionará para el ajuste final.

El modelo de objeto genérico de Esri se basa en hacer clic en un lugar de la vista para detectar objetos. El método de creación incluye Detección interactiva Detección interactiva, que permite detectar un objeto en el lugar del mapa o de la escena en el que se ha hecho clic. Idealmente, ha navegado y configurado la vista de la mejor manera posible para visualizar los objetos con claridad.

Detectar mediante la posición actual de la cámara

Este es el método de creación de detección predeterminado para el modelo de ventanas y puertas de Esri para utilizar la posición actual de la cámara. Los objetos se detectan en función de los parámetros adicionales definidos en el panel Análisis exploratorio.

Siga estos pasos para detectar objetos utilizando la posición actual de la cámara:

  1. Navegue con la herramienta Explorar Herramienta Explorar para establecer la perspectiva de la escena en la región de interés, donde se detectarán los objetos.
  2. En el panel Análisis exploratorio, en la pestaña Crear, seleccione Cámara actual Cámara actual en las opciones de Método de creación.
  3. Revise o actualice opcionalmente los parámetros Modelo de aprendizaje profundo y Salida.
  4. Haga clic en Aplicar y permita que la herramienta de detección de objetos realice la detección y muestre los resultados.

El método Cámara actual permanece activo para continuar detectando objetos. Puede navegar de nuevo a un área diferente y detectar objetos. Esto garantiza que no es necesario volver a cargar el modelo y los resultados se devuelven más rápido. Si utiliza otro modelo de paquete de aprendizaje profundo (.dlpk), se volverá a cargar.

Reposicionar la cámara

También puede detectar ventanas y puertas en la escena actual estableciendo un punto de visualización y volviendo a posicionar la cámara para ver ese punto de visualización. Los objetos ventana y puerta se detectan en función de los parámetros definidos en el panel Análisis exploratorio.

Este método le permite establecer la dirección de vista de la cámara antes de realizar la detección de objetos. Por ejemplo, establezca una dirección de vista horizontal si hace clic en una fachada de edificio donde desea detectar ventanas. Una dirección de vista vertical es útil para un ángulo de cámara de arriba abajo, por ejemplo, para detectar piscinas. La cámara se ajusta automáticamente.

Sugerencia:

Este método no pretende reposicionar la vista más cerca, de modo que los objetos de interés lejanos sean más fácilmente detectables. Deberá seguir navegando manualmente cerca del objeto de interés. Luego, la cámara se orientará vertical u horizontalmente sobre el objetivo pulsado para detectar objetos.

Siga estos pasos para detectar objetos reposicionando la cámara de forma que apunte al punto de visualización:

  1. En el panel Análisis exploratorio, en la pestaña Crear, seleccione Reposicionar cámara Cámara actual en las opciones de Método de creación.
  2. Opcionalmente, cambie Dirección de vista por Horizontal o Vertical.
  3. Revise o actualice opcionalmente los parámetros Modelo de aprendizaje profundo y Salida.
  4. Haga clic en la escena.

    La cámara se mueve de forma que el punto de visualización horizontal o vertical sea el punto en el que se hizo clic. Está razonablemente cerca del objeto de interés, en lugar de intentar acercar un objeto lejano.

    La detección de objetos se ejecuta y los objetos detectados se agregan a la capa de entidades de salida.

El método Reposicionar cámara permanece activo para continuar detectando objetos. Haga clic para definir otro punto de visualización y detectar objetos de nuevo.

Detección interactiva de objetos individuales

Este método solo está disponible cuando el modelo de aprendizaje profundo se establece en el modelo Objeto genérico de Esri. Este método se basa en hacer clic individualmente en los objetos de un mapa o escena.

Siga los pasos que se indican a continuación para detectar objetos haciendo clic de forma interactiva:

  1. En el panel Análisis exploratorio de la herramienta Detección de objetos, asegúrese de que Modelo esté establecido en Objeto genérico de Esri para habilitar el método de creación Detección interactiva.
  2. Revise los parámetros de Salida para Capa de entidades, Descripción y Simbología.

    Nota:

    La simbología en un mapa se limita solo al Punto de localización, donde la localización pulsada se marca con una X. Por lo tanto, el parámetro de simbología está desactivado en un mapa, ya que no se puede configurar de ninguna otra manera. Los cuadros de delimitación son opciones adicionales de simbología en una escena.

  3. Utilice la herramienta Explorar Herramienta Explorar para navegar y situar la vista en la zona en la que le interesa detectar objetos. Si la herramienta Detección de objetos está activa, pulse el acceso directo del teclado C para acceder temporalmente a la herramienta Explorar para navegar.
  4. Haga clic una vez sobre el objeto. Por ejemplo, si está viendo una fila de aviones aparcados en un hangar, haga clic una vez sobre cada avión.

    Si la vista está lejos, puede agrupar una fila de aviones en una sola detección. Si mira lo suficientemente cerca, puede detectar individualmente cada avión haciendo clic en cada uno de ellos.

    Los objetos detectados se agregan a la capa de entidades de salida.

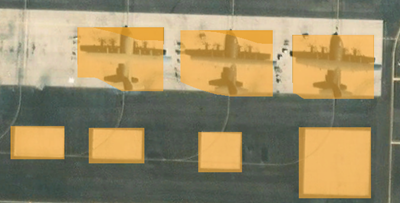

La imagen siguiente ilustra varios resultados de detección de objetos devueltos al hacer clic en la vista.

Detección interactiva de objetos utilizando la ubicación en la que se ha hecho clic para varios objetos
