Flujo focalizado (Spatial Analyst)

Resumen

Determina el flujo de los valores en el ráster de entrada dentro de la vecindad inmediata de cada celda.

Más información sobre cómo funciona Flujo focalizado

Ilustración

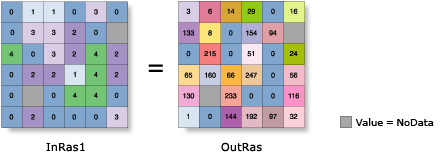

Ilustración de Flujo focalizado
OutRas = FocalFlow(InRas1)

Uso

  • Flujo focalizado evalúa los ocho vecinos inmediatos de una celda para determinar el flujo.

  • Los valores resultantes de la herramienta miden el flujo hacia adentro, no hacia afuera, de una celda.

  • Los valores de salida derivan de la representación binaria de los resultados del análisis.

  • Consulte Entornos de análisis y Spatial Analyst para obtener detalles adicionales sobre los entornos de geoprocesamiento válidos para esta herramienta.

Parámetros

EtiquetaExplicaciónTipo de datos
Ráster de superficie de entrada

El ráster de superficie de entrada para el que se calcula el flujo focalizado.

Se evalúan las ocho vecinas inmediatas de cada celda para determinar el flujo.

El ráster de entrada puede ser entero o de punto flotante.

Raster Layer
Valor de umbral
(Opcional)

Define un valor que constituye el umbral, que se debe igualar o exceder antes de que pueda ocurrir el flujo.

El valor de umbral puede ser de tipo entero o punto flotante.

Si la diferencia entre el valor de una ubicación de celda adyacente y el valor de la celda de procesamiento es menor o igual que el valor de umbral, la salida será 0 (o sin flujo).

Double

Valor de retorno

EtiquetaExplicaciónTipo de datos
Ráster de salida

El ráster de flujo focalizado de salida.

El ráster de salida siempre es de tipo entero.

Raster

FocalFlow(in_surface_raster, {threshold_value})
NombreExplicaciónTipo de datos
in_surface_raster

El ráster de superficie de entrada para el que se calcula el flujo focalizado.

Se evalúan las ocho vecinas inmediatas de cada celda para determinar el flujo.

El ráster de entrada puede ser entero o de punto flotante.

Raster Layer
threshold_value
(Opcional)

Define un valor que constituye el umbral, que se debe igualar o exceder antes de que pueda ocurrir el flujo.

El valor de umbral puede ser de tipo entero o punto flotante.

Si la diferencia entre el valor de una ubicación de celda adyacente y el valor de la celda de procesamiento es menor o igual que el valor de umbral, la salida será 0 (o sin flujo).

Double

Valor de retorno

NombreExplicaciónTipo de datos
out_raster

El ráster de flujo focalizado de salida.

El ráster de salida siempre es de tipo entero.

Raster

Muestra de código

Ejemplo 1 de FocalFlow (ventana de Python)

En este ejemplo se determina la representación binaria del flujo del el ráster de entrada con un valor de umbral de 10.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
focalFlowOut = FocalFlow("elevation", 10)
focalFlowOut.save("C:/sapyexamples/output/flowout")
Ejemplo 2 de FocalFlow (script independiente)

En este ejemplo se determina la representación binaria del flujo del el ráster de entrada con un valor de umbral de 5.

# Name: FocalFlow_Ex_02.py
# Description: Determines the flow of the values in the
#    input raster within each cell's immediate neighborhood.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "elevation"
threshold = 5

# Execute FocalFlow
outFocalFlow = FocalFlow(inRaster, threshold)

# Save the output
outFocalFlow.save("C:/sapyexamples/output/focalflow")
