Erstellen und Verwenden eines Kombinationsdiagramms—ArcGIS Insights

Ein Kombinationsdiagramm ist eine Kombination aus zwei Säulendiagrammen, zwei Liniendiagrammen oder einem Säulendiagramm und einem Liniendiagramm. Kombinationsdiagramme können mit einem einzelnen Dataset oder mit zwei Datasets, die ein gemeinsames Zeichenfolgenfeld aufweisen, erstellt werden.

Kombinationsdiagramme können beispielsweise Antworten auf folgende Fragen zu Daten liefern: Welche Trends liegen für gleiche Kategorien vor?

Beispiel

Eine Umweltschutzorganisation verfolgt die Trockenheit in Südkalifornien und möchte Temperatur- und Niederschlagswerte vergleichen, um festzustellen, für welche Städte die größte Gefährdung vorliegt. Die Organisation verwendet ein Kombinationsdiagramm, um sowohl Gesamtniederschlag als auch die Durchschnittstemperaturen der einzelnen Städte in einem einzelnen Diagramm anzuzeigen.

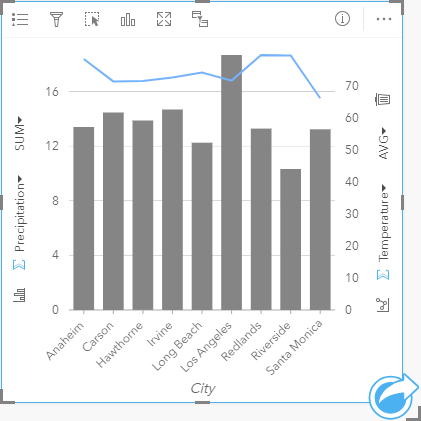

Kombinationsdiagramm mit Temperatur- und Niederschlagswerten für Städte im südlichen Kalifornien

Erstellen eines Kombinationsdiagramms

Kombinationsdiagramme können mit einem einzelnen Dataset oder mit zwei Datasets, die ein gemeinsames Zeichenfolgenfeld aufweisen, erstellt werden.

Ein einzelnes Dataset

Führen Sie zum Erstellen eines Kombinationsdiagramms mit einem einzelnen Dataset die folgenden Schritte aus:

Wählen Sie ein Zeichenfolgenfeld sowie zwei Zahlenfelder bzw. Anteil/Verhältnis-Felder aus.
Hinweis:
Mit der Suchleiste im Datenbereich können Sie Felder suchen.
Gehen Sie zum Erstellen des Diagramms wie folgt vor:
1. Ziehen Sie die ausgewählten Felder in eine neue Kachel.
2. Ziehen Sie die Maus auf die Dropzone Diagramm.
3. Legen Sie die ausgewählten Felder im Liniendiagramm ab.

Tipp:

Sie können Diagramme auch über das Menü Diagramm über dem Datenbereich oder die Schaltfläche Visualisierungstyp auf einer vorhandenen Karte erstellen. Im Menü Diagramm sind nur die mit der Datenauswahl kompatiblen Diagramme aktiviert. Für das Menü Visualisierungstyp werden nur kompatible Visualisierungen (einschließlich Karten, Diagramme oder Tabellen) angezeigt.

Zwei Datasets mit einem gemeinsamen Zeichenfolgenfeld

Führen Sie die folgenden Schritte aus, um ein Kombinationsdiagramm zusätzlich zu einem vorhandenen Säulen- oder Liniendiagramm zu erstellen:

Wählen Sie eine der folgenden Datenkombinationen aus:
- Ein Zahlenfeld bzw. ein Anteil/Verhältnis-Feld aus demselben Dataset wie beim vorhandenen Diagramm
- Ein Zeichenfolgenfeld , das dem Zeichenfolgenfeld des vorhandenen Diagramms entspricht, plus ein Zahlenfeld bzw. ein Anteil/Verhältnis-Feld aus einem anderen Dataset als für das vorhandene Diagramm verwendet
Hinweis:
Mit der Suchleiste im Datenbereich können Sie Felder suchen.
Ziehen Sie die ausgewählten Felder auf das vorhandene Säulen- oder Liniendiagramm.
Legen Sie die Felder in der Dropzone Kombinationsdiagramm ab.
Hinweis:
Das Feld muss im Hauptteil des Diagramms abgelegt werden. Wird das Feld auf der Y-Achse des Diagramms abgelegt, so wird kein Kombinationsdiagramm erstellt, sondern die numerischen Felder des vorhandenen Diagramms werden aktualisiert.
Ändern Sie den Diagrammtyp bei Bedarf mit der Schaltfläche Liniendiagramm oder Säulendiagramm auf den vertikalen Achsen.

Verwendungshinweise

Mit dieser Visualisierung wird im Datenbereich ein Ergebnis-Dataset Ergebnisse erstellt, das die zum Erstellen des Diagramms verwendeten Felder enthält. Das Ergebnis-Dataset kann verwendet werden, um zusätzliche Visualisierungen zu erstellen, die Felder an den Diagrammachsen oder in den Pop-ups umzubenennen oder Filter auf das Diagramm anzuwenden.

Der Wert jeder Säule und der Trend der Linie lassen sich als Anzahl von Features in jeder Kategorie auf der X-Achse oder als Zahlenfeld bzw. Feld "Anteil/Verhältnis" darstellen. Bei Verwendung eines Feldes können die Werte als Summe, Minimum, Maximum, Durchschnitt, Perzentil oder Median von Werten aus dem Feld für jede Kategorie berechnet werden.

Hinweis:

Medianwert und Perzentil sind für bestimmte Remote-Feature-Layer nicht verfügbar. Wenn Medianwert und Perzentil vom Remote-Feature-Layer nicht unterstützt werden, können Sie den Layer in die Arbeitsmappe kopieren.

Mithilfe der Schaltflächen Säulendiagramm und Liniendiagramm auf der Y-Achse können Sie zwischen den Visualisierungen Säulendiagramme und Liniendiagramme wechseln. Wenn beide Achsen auf Säulendiagramm eingestellt sind, werden die Säulen in jeder Kategorie untergruppiert.

Öffnen Sie über die Schaltfläche Layer-Optionen den Bereich Layer-Optionen, und führen Sie die folgenden Schritte aus, um die Konfigurationsoptionen zu aktualisieren:

Verwenden Sie die Registerkarte Legende, um die Symbole im Diagramm anzuzeigen. Mit der Schaltfläche "Pop-out-Legende" wird die Legende als separate Kachel auf der Seite angezeigt. Sie können die Legende verwenden, um Elemente im Diagramm auszuwählen (für eindeutige Symbole verfügbar).
Zum Ändern der Farbe für einen Wert klicken Sie auf das Symbol. Wählen Sie dann eine Farbe aus der Palette aus, oder geben Sie einen Hexadezimalwert an. Das Ändern des Symbols auf der Registerkarte Legende ist nur für eindeutige Symbole möglich.
Auf der Registerkarte Symbolisierung können Sie den Symboltyp für die Spalten in Eindeutiges Symbol ändern, die Linie für das Liniendiagramm glätten, die Y-Achsen synchronisieren und Beschriftungen aktivieren oder deaktivieren. Eine geglättete Linie eignet sich am besten für Situationen, in denen Sie Trends ohne plötzliche Änderungen in Ihren Daten anzeigen möchten, anstelle bestimmter Werte. Beispielsweise können mit der Anzeige von Trends bei der monatlichen Temperatur mithilfe einer geglätteten Linie effektiv saisonale Schwankungen analysiert werden.
Mithilfe des Kontrollkästchens Y-Achsen synchronisieren können beide Achsen auf denselben Maßstab geändert werden. Die Verwendung desselben Maßstabs für beide Y-Achsen ist immer dann nützlich, wenn die Variablen bereits einen ähnlichen Maßstab verwenden oder wenn Sie das Ausmaß der Unterschiede zwischen Variablen analysieren möchten.
In Beschriftungen werden die Zahlenwerte für das Diagramm angezeigt. Für Beschriftungen sind die folgenden Konfigurationen verfügbar:
- Dezimalstellen: Sie können eine Anzahl von null bis fünf Dezimalstellen festlegen oder die Option Standard oder Auto für die Beschriftungen auswählen. Mit der Option Standard werden große Zahlen gekürzt, während bei der Option Auto eine geeignete Genauigkeit zugewiesen wird.
- Beschriftungsausrichtung: Für Kombinationsdiagramme sind drei Beschriftungsoptionen verfügbar: Horizontal, außerhalb, Vertikal, außerhalb und Winkelförmig.
- Kontextbeschriftung: Der Beschriftung können Zeichen, z. B. ein Symbol oder eine Einheit, hinzugefügt werden. Die Kontextbeschriftung kann auf beiden Seiten des Wertes platziert werden.
Auf der Registerkarte Aussehen können Sie die Symbolfarbe sowohl für das Säulendiagramm (nur Einzelsymbol) als auch für das Liniendiagramm, die Umrissfarbe des Säulendiagramms, das Muster und die Stärke des Liniendiagramms sowie des Repräsentation des Balkendiagramms ändern.
Die Diagrammdarstellung kann auf die Option Balken oder Lollipops festgelegt werden. Balken eignen sich am besten zur genauen Darstellung von Werten. Lollipopdiagramme eignen sich möglicherweise besser für Diagramme mit einer großen Anzahl von Werten oder mit Werten, die in der Nähe des Höchstwertes liegen.

Verwenden Sie die Schaltfläche Kachelfilter , um unerwünschte Daten aus der Kachel zu entfernen. Filter können auf alle Zeichenfolgen-, Zahlen-, Anteil/Verhältnis- und Datums-/Uhrzeitfelder angewendet werden. Ein Kachelfilter hat keine Auswirkungen auf andere Kacheln, die das gleiche Dataset verwenden.

Verwenden Sie die Schaltfläche Auswahlwerkzeuge , um mit dem Werkzeug "Einzelauswahl" Features im Diagramm auszuwählen oder die Auswahl umzukehren.

Mithilfe der Schaltfläche Visualisierungstyp können Sie direkt zwischen einem Kombinationsdiagramm und anderen Visualisierungen, z. B. einer Summentabelle, einer Baumkarte oder einem Punktdiagramm, wechseln.

Verwenden Sie die Schaltfläche Maximieren , um die Kachel zu vergrößern. Die anderen Kacheln auf der Seite werden dabei auf Miniaturansichten verkleinert. Mit der Schaltfläche Minimieren Verkleinern kann die vorherige Größe der Kachel wiederhergestellt werden.

Verwenden Sie die Schaltfläche Kreuzfilter aktivieren , um das Erstellen von Filtern auf der Karte anhand der Auswahl auf anderen Karten zuzulassen. Mit der Schaltfläche Kreuzfilter deaktivieren können Kreuzfilter entfernt werden.

Verwenden Sie die Schaltfläche Kachel umdrehen , um die Rückseite der Kachel anzuzeigen. Die Registerkarte Kachel-Info bietet Informationen über die Daten auf der Kachel, auf der Registerkarte Bild exportieren können Benutzer ein Bild der Kachel exportieren, und auf der Registerkarte Daten exportieren können Benutzer die Daten von der Kachel exportieren.

Hinweis:

"Daten exportieren" ist für Kombinationsdiagramme, die mit zwei Datasets erstellt wurden, nicht verfügbar.

Verwenden Sie die Schaltfläche Kacheloptionen , um auf die folgenden Optionen zuzugreifen:

Schaltfläche Aussehen : Damit können Sie die Hintergrundfarbe, die Vordergrundfarbe und den Rahmen der Karte ändern.
Schaltfläche Beschriftungen bearbeiten : Damit können Sie benutzerdefinierte Beschriftungen für die Diagrammachsen erstellen. Klicken Sie zum Bearbeiten der Beschriftungen auf die Schaltfläche Beschriftungen bearbeiten und dann auf die Achse, damit Sie sie bearbeiten können.
Schaltfläche Sortieren : Damit können Sie die Kachel relativ zu anderen Kacheln auf der Seite nach vorne oder hinten verschieben.
Schaltfläche Löschen : Entfernen Sie die Kachel von der Seite. Falls Sie nicht vorhatten, die Kachel zu löschen, können Sie sie mithilfe der Schaltfläche Rückgängig wiederherstellen.
