Passpunkte in Stützpunkte konvertieren (Cartography)

Zusammenfassung

Konvertiert Passpunkte in einem Linien- oder Polygon-Feature-Layer in Stützpunkte.

Abbildung

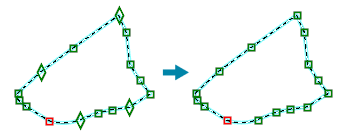

Nach der Ausführung des Werkzeugs sind die rautenförmigen Passpunkte im Beispiel-Polygon in reguläre Stützpunkte konvertiert.

Verwendung

Vorsicht:

Mit diesem Werkzeug werden die Eingabedaten geändert. Weitere Informationen und Strategien zur Vermeidung unerwünschter Datenänderungen finden Sie unter Werkzeuge, die Eingabedaten ändern oder aktualisieren.

• Passpunkte sind Stützpunkte, die zum Steuern des Aussehens bestimmter Symboleffekte, wie zum Beispiel gestrichelte Linien, verwendet werden. Verwenden Sie dieses Werkzeug, um Passpunkte aus allen Eingabe-Features zu entfernen.

• Stützpunkte werden dabei nicht entfernt.

• Passpunkte in Shapefiles werden nicht unterstützt.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-Features	Die Eingabe-Linien- oder -Polygon-Features, in denen die Passpunkt-Geometrie, die in Stützpunkte konvertiert werden soll, enthalten ist.	Feature Layer

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Aktualisierte Features	Die aktualisierten Eingabe-Features.	Feature Layer

Python

arcpy.cartography.ConvertControlPointsToVertices(in_features)

Name	Erläuterung	Datentyp
in_features	Die Eingabe-Linien- oder -Polygon-Features, in denen die Passpunkt-Geometrie, die in Stützpunkte konvertiert werden soll, enthalten ist.	Feature Layer

Abgeleitete Ausgabe

Name	Erläuterung	Datentyp
updated_features	Die aktualisierten Eingabe-Features.	Feature Layer

Codebeispiel

ConvertControlPointsToVertices – Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion ConvertControlPointsToVertices im unmittelbaren Modus verwendet wird.

import arcpy
arcpy.env.workspace = "C:\data"
arcpy.cartography.ConvertControlPointsToVertices("roads.lyrx")

ConvertControlPointsToVertices – Beispiel 2 (eigenständiges Skript)

Dieses eigenständige Skript stellt ein Beispiel für die Verwendung der Funktion ConvertControlPointsToVertices dar.

# Name: ConvertControlPointsToVertices_standalone_script.py
# Description: Converts control points on a line or
#              polygon layer into vertices.

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set local variables
in_layer = "roads.lyrx"

# Execute Convert Control Points To Vertices
arcpy.cartography.ConvertControlPointsToVertices(in_layer)

Umgebungen

Dieses Werkzeug verwendet keine Geoverarbeitungsumgebungen.
