Euklidische Entfernung

Berechnet für jede Zelle die euklidische Entfernung zur nächstgelegenen Quelle.

Vorversion:

Die Funktion Entfernungsakkumulation bietet eine erweiterte Funktionalität und Performance.

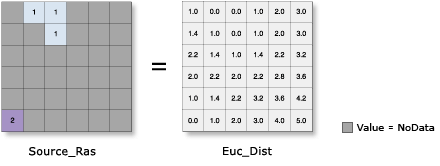

Abbildung "Euklidische Entfernung"

Dies ist eine globale Raster-Funktion.

Hinweise

Bei den Eingabequelldaten muss es sich um einen Raster-Layer handeln.

Die NoData-Werte, die im Quell-Raster vorhanden sind, sind nicht als gültige Werte in der Funktion enthalten. Der Wert 0 wird als legitimer Wert im Quell-Raster betrachtet. Ein Quell-Raster kann mit den Extraktionswerkzeugen oder mit der Funktion Ausschneiden erstellt werden.

Möglicherweise vorhandene Quell-Features können mit der Funktion Features rastern zunächst in ein Raster-Dataset konvertiert werden. Verwenden Sie eine konsistente Eingabe als Raster-Eingabe für diese Funktion. Dadurch wird sichergestellt, dass die Features ordnungsgemäß in ein Raster-Dataset konvertiert werden, wobei dieselbe Zellengröße, dieselbe Ausdehnung und derselbe Raumbezug verwendet werden.

Die Maximale Entfernung wird in der gleichen Karteneinheit wie im Quell-Raster angegeben.

Wenn in den Geoverarbeitungsumgebungen die Einstellung Maske festgelegt wurde und die zu maskierenden Zellen eine Quellenposition abdecken, werden die euklidischen Berechnungen für die verbleibenden Quellenpositionen durchgeführt. Die maskierten Quellenzellen werden in den Berechnungen nicht berücksichtigt; diesen Zellen wird der Wert "NoData" zugewiesen. Jede Zellenposition, der auf der Eingabe-Oberfläche der Wert "NoData" zugewiesen ist, erhält in allen Ausgabe-Rastern den Wert "NoData". Weitere Informationen zu Geoverarbeitungsumgebungen, die auf diese Funktion angewendet werden, finden Sie unter Analyseumgebungen und Spatial Analyst.

Parameter

ParameternameBeschreibung

Quell-Raster

(erforderlich)

Das Eingabe-Raster, das die Zellen oder Positionen identifiziert, für die die euklidische Entfernung für jede Ausgabezellenposition berechnet wird.

Der Eingabetyp kann ein ganzzahliger oder ein Gleitkommawert sein.

Raster-Barrieren

Das Raster, das die Barrieren definiert.

Das Dataset muss "NoData" enthalten, wo keine Barrieren vorhanden sind. Barrieren werden von gültigen Werten dargestellt, einschließlich Null.

Die Barrieren können durch ein Ganzzahl- oder Gleitkomma-Raster definiert sein.

Maximale Entfernung

Der Schwellenwert, den die akkumulativen Entfernungswerte nicht überschreiten dürfen. Wenn eine akkumulative euklidische Entfernung diesen Wert überschreitet, lautet der Ausgabewert für die Zellenposition "NoData".

Die Standardentfernung ist die Ausdehnung des Ausgabe-Rasters.

Zellengröße

Die Zellengröße im zu erstellenden Ausgabe-Raster.

Wenn die Zellengröße explizit in Umgebung festgelegt wurde, ist dies die Standard-Zellengröße. Wurde sie nicht festgelegt, ist die Ausgabezellengröße mit dem Quell-Raster identisch.

Entfernungsmethode

Gibt an, ob die Berechnung mit einer planaren Methode (flache Erde) oder einer geodätischen Methode (Ellipsoid) erfolgt.

  • Planar: Bei planaren Messungen werden Entfernungen und Flächen mithilfe der zweidimensionalen kartesischen Mathematik berechnet. Diese Option ist nur bei Messungen in einem projizierten Koordinatensystem verfügbar und die zweidimensionale Ebene dieses Koordinatensystems wird als Basis für die Messungen verwendet.
  • Geodätisch: Die kürzeste Linie zwischen zwei Punkten auf der Erdoberfläche auf einem Sphäroid (Ellipsoid). Unabhängig von der Eingabe- oder Ausgabeprojektion ändern sich die Ergebnisse nicht.
    Hinweis:

    Eine Verwendung für eine geodätische Linie ist die Ermittlung der kürzesten Entfernung zwischen zwei Städten für eine Flugroute. Dies ist auch als Großkreislinie bekannt, wenn eine Kugel anstelle einer Ellipse als Basis dient.
