3D-Linie mit Oberfläche verschneiden (3D Analyst)

AllSource 1.2    |

Zusammenfassung

Berechnet den geometrischen Schnittpunkt von 3D-Linien-Features mit einer oder mehreren Oberflächen, wobei der Schnittpunkt als unterteilte Linien-Features und Punkte zurückgegeben wird.

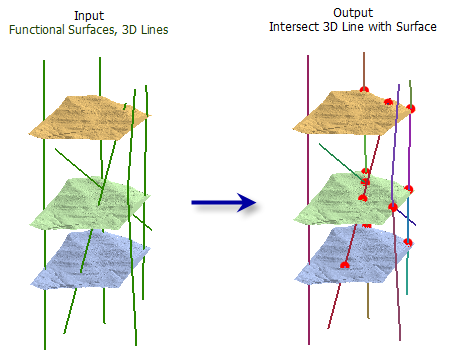

Abbildung

Abbildung des Werkzeugs "3D-Linie mit Oberfläche verschneiden"

Verwendung

  • Alle Eingabe-Linien-Features sind in der Ausgabe-Line-Feature-Class, auch wenn sie keine Oberfläche schneiden.

  • Die folgenden Felder sind in der Ausgabe-Line-Feature-Class enthalten:

    • OID_ORG: Der Wert des Feldes OBJECTID aus dem ursprünglichen 3D-Linien-Feature.
    • SURF_FROM: Die Oberfläche, bei der das 3D-Linien-Segment begonnen hat.
    • SURF_TO: Die Oberfläche, bei der das 3D-Linien-Segment gezeichnet wurde.
  • Die folgenden Felder sind in der optionalen Ausgabe-Point-Feature-Class enthalten:

    • OID_LINE: Der Wert des Feldes OBJECTID aus dem ursprünglichen 3D-Linien-Feature.
    • SURFACE: Der Name der Oberfläche, bei der der Schnittpunkt generiert wird.
    • DIST_ALONG: Die Entfernung vom Anfang der 3D-Linie bis zum Schnittpunkt.

Parameter

BeschriftungErläuterungDatentyp
Eingabe-Linien-Features

Die Eingabe-3D-Linien-Features.

Feature Layer
Eingabe-Oberflächen

Mindestens eine Oberfläche, die zum Ermitteln der Schnittpunkte verwendet werden soll. Unterstützte Eingaben sind Raster- und TIN-Datasets.

Mosaic Layer; Raster Layer; TIN Layer
Ausgabelinien

Die Ausgabe-Linien-Features, die die Eingabe-Linien-Features an den Schnittpunkten mit der Oberfläche darstellen.

Feature Class
Ausgabepunkte
(optional)

Die optionalen Punkt-Features, die den Schnittpunkt der Eingabe-Linie mit einer Oberfläche darstellen.

Feature Class
